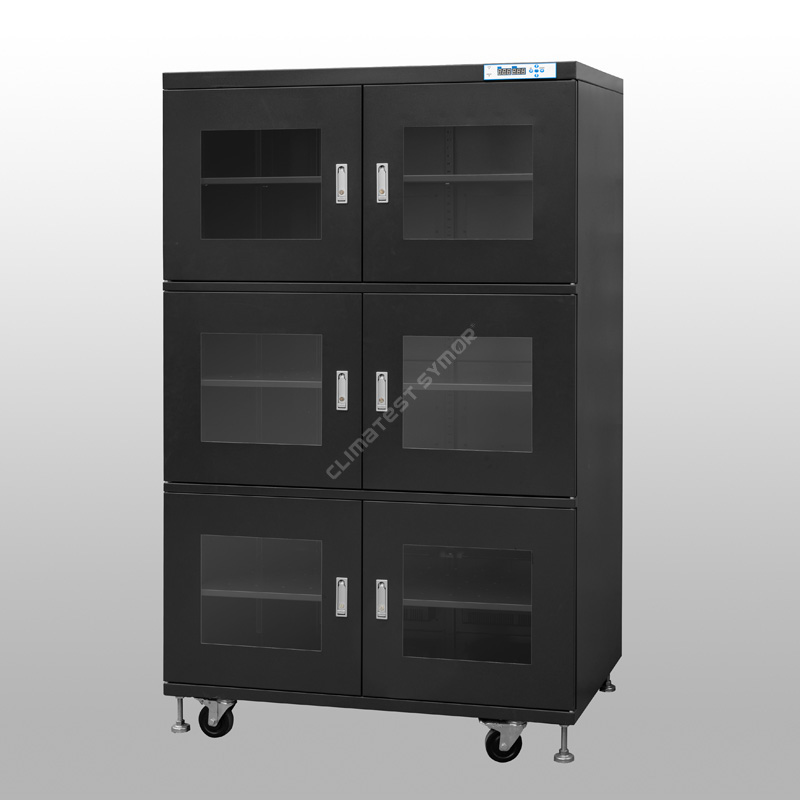

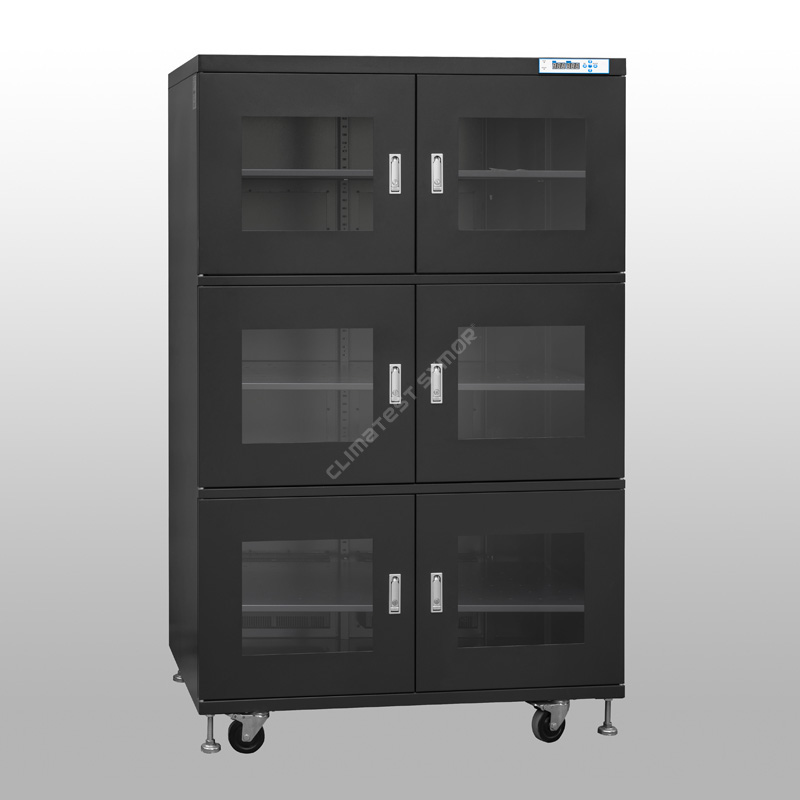

Suchá skriňa relatívnej vlhkosti pod 1 %.

Popis

Suchá skriňa pod 1 % relatívnej vlhkosti poskytuje skladovanie s ultra nízkou vlhkosťou pre výrobné linky SMT. Pomocou najpokročilejšej technológie odvlhčovania vytvára skriňa extrémne suchú atmosféru, ktorá zabraňuje „efektu pukancov“ v komponentoch citlivých na vlhkosť, predlžuje ich životnosť podlahy a eliminuje potrebu drahého dusíka alebo častého pečenia pri vysokej teplote.

Suché skrine pod 1 % relatívnej vlhkosti: Špecifikácia

Suché skrine pod 1 % relatívnej vlhkosti: Funkcia

▸Relatívna vlhkosť: <1 % RH, ponúka riešenie na uchovávanie s ultra nízkou vlhkosťou pre MSL 4, 5, 5a a 6.

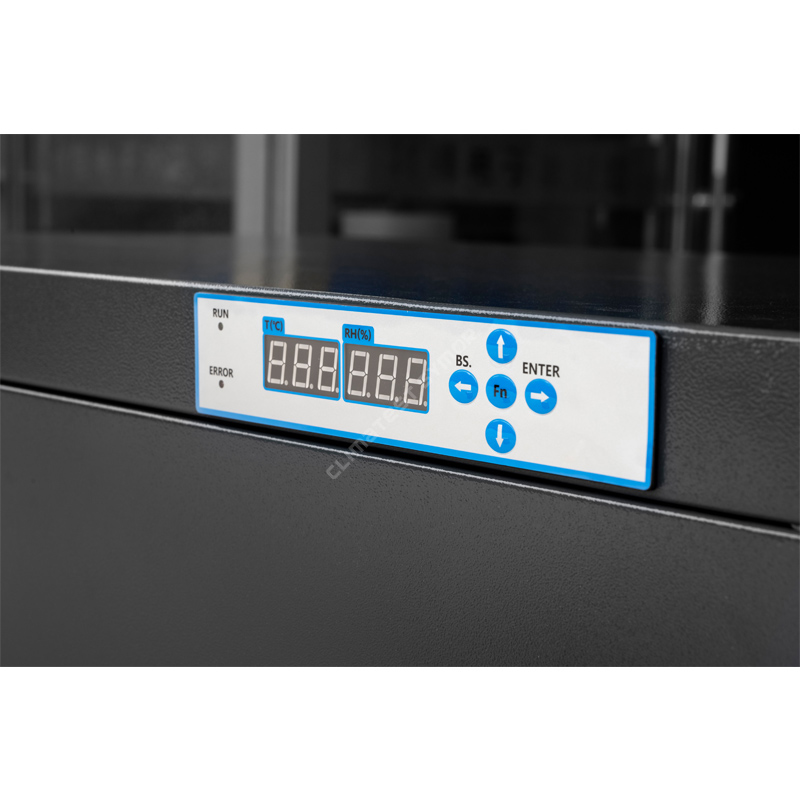

▸Digitálny displej: Mikropočítačom riadený LED HD displej, užívateľsky prívetivé nastavenie RH, monitorovanie v reálnom čase.

▸ESD-safe: Povrchový antistatický odpor 10⁵–10⁹ Ω.

▸Nastaviteľné police: Výškovo nastaviteľné, prispôsobené komponentom rôznych veľkostí.

▸ Funkcia pamäte: Po výpadku napájania nie je potrebné resetovať.

▸Energeticky účinné: Úspora energie pri zachovaní vysoko efektívnej regulácie vlhkosti.

Ako odvlhčiť?

Princíp odvlhčovania suchých skríň s relatívnou vlhkosťou pod 1 % je „fyzikálna adsorpcia cez molekulové sitá + cyklická regenerácia“ (najspoľahlivejšia metóda), bežná chladiaca suchá skriňa TE nemôže dosiahnuť takú ultranízku úroveň vlhkosti.

Adsorpčný proces: Ako adsorpčný materiál v skrini sa používajú molekulové sitá; tieto sitá obsahujú rozsiahlu sieť mikropórov nanometrov, ktoré adsorbujú molekuly vody zo vzduchu – podobne ako špongia absorbujúca vodu. Ventilátor nasáva vlhký vzduch do suchých jednotiek, kde molekuly vody prechádzajú fyzikálnou adsorpciou a vysušený vzduch sa následne vracia do vnútra skrine.

RegeneráciaProces:Keď molekulové sito dosiahne adsorpčnú saturáciu, systém automaticky jemne spustí nízkoteplotný ohrev, aby sa adsorbované molekuly vody premenili na vodnú paru, ktorá je potom vytlačená zo skrine; molekulové sito tak obnovuje svoju schopnosť absorbovať vlhkosť.

Suché skrine pod 1 % relatívnej vlhkosti využívajú pokročilú technológiu vrátane snímačov relatívnej vlhkosti (RH) a teploty dovážaných zo Švajčiarska, aby sa zabezpečila presná kontrola a monitorovanie vnútorného prostredia, presnosť snímača vlhkosti je +/-2 % relatívnej vlhkosti. Udržiavaním stabilného prostredia s nízkou vlhkosťou suché skrine účinne chránia citlivé predmety pred škodlivými účinkami vlhkosti.

Aplikácie vo výrobe elektroniky SMT

Suché skrine pod 1 % relatívnej vlhkosti sú nevyhnutné pre zariadenia citlivé na vlhkosť (MSD) klasifikované ako MSL 4, 5, 5A a 6 podľa noriem IPC/JEDEC J-STD-033:

▸Primárne prípady použitia: Zabránenie „efektu popcornu“: Počas spájkovania pretavením (špičkové teploty ~260 °C) sa vlhkosť zachytená vo vnútri plastových obalov IC mení na paru, ktorá spôsobuje vnútorné praskliny a delamináciu. Skladovanie s veľmi nízkou vlhkosťou eliminuje túto vlhkosť pred spájkovaním.

▸Pozastavenie životnosti podlahy: Keď sa MSD vyberú z ich utesnených vreciek s bariérou proti vlhkosti, začnú tikať hodiny ich životnosti. Ak ich uložíte do skrinky < 1 % relatívnej vlhkosti, tento časovač sa efektívne pozastaví, čo umožňuje nepoužité komponenty bezpečne uložiť a neskôr znova použiť bez pečenia.

▸Prevencia oxidácie: Ultrasuchá atmosféra zabraňuje oxidácii odkrytých medených podložiek, strieborných povrchov a spájkovateľných povrchov – zachováva tak spájkovateľnosť po celé roky

Životnosť podlahy označuje maximálny povolený čas, počas ktorého môže zariadenie MSD (zariadenie citlivé na vlhkosť) zostať v štandardnom továrenskom prostredí (≤30 °C / 60 % relatívnej vlhkosti) po vybratí z vákuového vrecka s bariérou proti vlhkosti, pričom je stále bezpečné na umiestnenie a pretavenie.

Aplikačná metóda: Po vybratí komponentov MSL Level 4–6 z ich vákuových vreciek, ak proces montáže a opätovného spájkovania nie je dokončený počas špecifikovanej životnosti podlahy, musia byť okamžite umiestnené do suchej skrinky s relatívnou vlhkosťou pod 1 %. V tomto prostredí s ultranízkou vlhkosťou < 1 % relatívnej vlhkosti je proces absorpcie vlhkosti komponentmi účinne „pozastavený“ a zostávajúca životnosť podlahy sa prestane spotrebúvať, suchá skriňa nevykonáva žiadne predbežné pečenie, ktoré možno priamo naložiť na linku na použitie, čím sa výrazne zvyšuje efektivita výroby.

Profil vlhkosti v reálnom čase(Vlhkosť okolia 60% RH, bez zaťaženia):

Zakaždým otvorte dvierka na 30 sekúnd a potom zatvorte:

Dlhodobé skladovanie bez otvárania dverí:

Meranie vlhkosti v reálnom čase pred odoslaním

Používame vysoko presný vlhkomer Rotronics na premeranie suchej skrine pod 1% RH pred expedíciou a vystavujeme kalibračný certifikát, starostlivo odladíme každú skriňu a uistíme sa, že všetko funguje dobre, keď sa dostane k zákazníkovi, je to tiež zodpovednosť, Symor sa obáva kontroly kvality a spätnej väzby zákazníkov na naše suché skrine, preto si myslíme, že to je dôvod, prečo ich objednávame opakovane.

Rozdiel medzi suchými a dusíkovými skriňami:

▸Sušiace skrine používajú suché jednotky na odvlhčovanie, bez spotrebného materiálu, bez výmeny, absorbujú vlhkosť a automaticky ju odvádzajú von.

▸Dusíkové skrine používajú preplachovanie dusíkom, aby sa dosiahli aplikácie s nízkou vlhkosťou a nízkou úrovňou kyslíka, plyn N2 je spotrebný.

Komponenty, ktoré vyžadujú suché skrine <1 % relatívnej vlhkosti:

▸IC, BGA, QFP a všetky SMD komponenty s MSL 5/6

▸Holé PCB (zabraňujú oxidácii a absorpcii vlhkosti)

▸ Kovové prášky pre 3D tlačiarne (hygroskopické a reaktívne)

Súlad s priemyselnými štandardmi

Suché skrine pod 1 % relatívnej vlhkosti sú navrhnuté tak, aby spĺňali alebo prekračovali:

IPC/JEDEC J-STD-033             Manipulácia, balenie a skladovanie MSD

IPC-1601                                  Skladovanie a manipulácia s PCB

IEC 61340-5-1                          Kontrola ESD (pre modely bezpečné proti ESD)

Kto u nás nakupuje?

Symor predáva skrine s nízkou vlhkosťou svetoznámym výrobcom polovodičov a elektroniky, ako sú Micron, ST electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn a univerzity ako Stanford, Illinois, ETH Zürich.......naše suché skrine pomáhajú klientom:

▸Oslovenie základných bodov bolesti: Úplné vyriešenie výziev správy MSD (zariadenia citlivé na vlhkosť)

▸Znížiť náklady a zlepšiť efektivitu montáže: prinieslo významnú návratnosť investícií (ROI)

▸Výnimočný výkon produktu: Stabilná a spoľahlivá technológia regulácie vlhkosti

Ďalšie podrobnosti o suchých skriniach pod 1% RH nájdete na našej webovej stránkewww.climatetestsymor.comalebo pošlite e-mail na adresu sales@climatestsymor.com. Odpovieme Vám čo najskôr a uvítame prípadnú spoluprácu.
