Suché skrine s nízkou vlhkosťou

Popis

Suché skrine s nízkou vlhkosťou <1%RH sú primárne navrhnuté pre elektronické komponenty klasifikované podľa vysokej úrovne citlivosti na vlhkosť (MSL) – konkrétne úrovne 4, 5, 5a a 6. Tieto skladovacie skrine s ultra nízkou vlhkosťou sú schopné konzistentne udržiavať skladovacie prostredie <1%RH, čím sú v súlade s medzinárodným priemyselným štandardom IPC/JEDEC J-STD-033.

 Suché skrine s nízkou vlhkosťou: Špecifikácia

Suché skrine s nízkou vlhkosťou: Funkcia

▸Relatívna vlhkosť: <1 % RH, ponúka riešenie na uchovávanie s ultra nízkou vlhkosťou pre MSL 4, 5, 5a a 6.

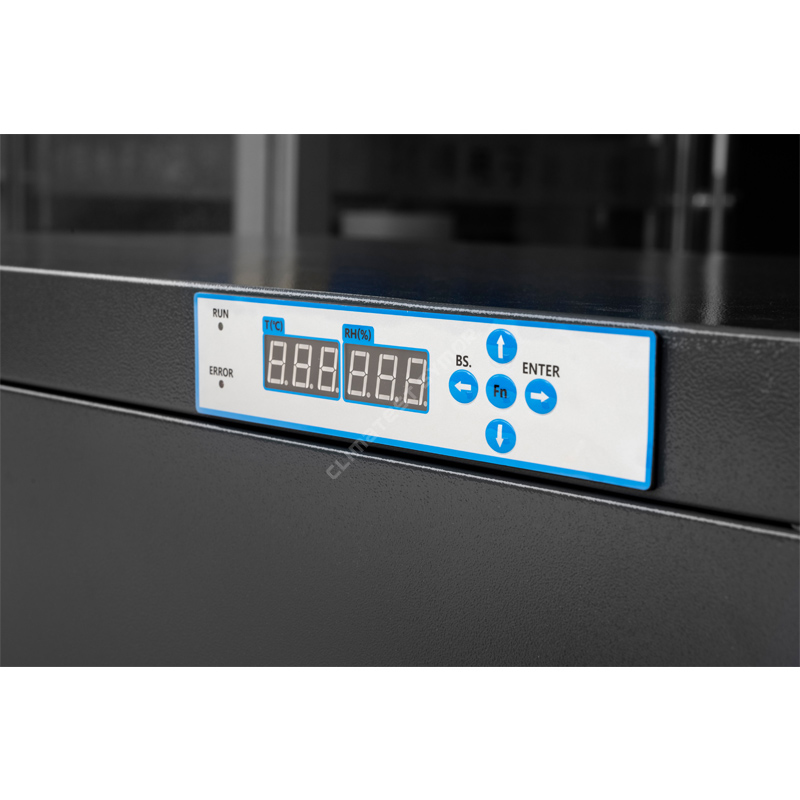

▸Digitálny displej: Mikropočítačom riadený LED HD displej, užívateľsky prívetivé nastavenie RH, monitorovanie v reálnom čase.

▸ESD-safe: Povrchový antistatický odpor 10⁵–10⁹ Ω.

▸Nastaviteľné police: Výškovo nastaviteľné, prispôsobené komponentom rôznych veľkostí.

▸ Funkcia pamäte: Po výpadku napájania nie je potrebné resetovať.

▸Energeticky účinné: Úspora energie pri zachovaní vysoko efektívnej regulácie vlhkosti.

Ako odvlhčiť?

Princíp odvlhčovania suchých skríň s nízkou vlhkosťou <1 % RH je „fyzikálna adsorpcia cez molekulové sitá + cyklická regenerácia“ (najspoľahlivejšia metóda), bežná suchá chladiaca skriňa TE nemôže dosiahnuť takú ultranízku úroveň vlhkosti.

Adsorpčný proces: Ako adsorpčný materiál v skrini sa používajú molekulové sitá; tieto sitá obsahujú rozsiahlu sieť mikropórov nanometrov, ktoré adsorbujú molekuly vody zo vzduchu – podobne ako špongia absorbujúca vodu. Ventilátor nasáva vlhký vzduch do suchých jednotiek, kde molekuly vody prechádzajú fyzikálnou adsorpciou a vysušený vzduch sa následne vracia do vnútra skrine.

RegeneráciaProces:Keď molekulové sito dosiahne adsorpčnú saturáciu, systém automaticky jemne spustí nízkoteplotný ohrev, aby sa adsorbované molekuly vody premenili na vodnú paru, ktorá je potom vytlačená zo skrine; molekulové sito tak obnovuje svoju schopnosť absorbovať vlhkosť.

<1%RH Suché skrine s nízkou vlhkosťou využívajú pokročilú technológiu vrátane snímačov relatívnej vlhkosti (RH) a teploty dovážaných zo Švajčiarska, aby sa zabezpečila presná kontrola a monitorovanie vnútorného prostredia, presnosť snímača vlhkosti je +/-2%RH. Udržiavaním stabilného prostredia s nízkou vlhkosťou suché skrine účinne chránia citlivé predmety pred škodlivými účinkami vlhkosti, ako je korózia, plesne a degradácia.

Suché skrine s nízkou vlhkosťou v zostave SMT

V priemysle SMT (Surface Mount Technology) je primárnou aplikáciou suchých skríň <1%RH špecializovaná správa a kontrola zariadení citlivých na vlhkosť (MSD), čím sa zabezpečí, že zostanú úplne suché pred spájkovaním pretavením, čím sa zabráni poškodeniu komponentov spôsobenému „efektom popcornu“.

Životnosť podlahy označuje maximálny povolený čas, počas ktorého môže zariadenie MSD (zariadenie citlivé na vlhkosť) zostať v štandardnom továrenskom prostredí (≤30 °C / 60 % relatívnej vlhkosti) po vybratí z vákuového vrecka s bariérou proti vlhkosti, pričom je stále bezpečné na umiestnenie a pretavenie.

Aplikačná metóda: Po vybratí komponentov MSL Level 4–6 z ich vákuových vreciek, ak proces montáže a opätovného spájkovania nie je dokončený počas špecifikovanej životnosti podlahy, musia byť okamžite umiestnené do suchej skladovacej skrine <1% RH. V tomto prostredí s ultranízkou vlhkosťou < 1 % relatívnej vlhkosti je proces absorpcie vlhkosti komponentmi účinne „pozastavený“ a zostávajúca životnosť podlahy sa prestane spotrebúvať, suchá skriňa nevykonáva žiadne predbežné pečenie, ktoré možno priamo naložiť na linku na použitie, čím sa výrazne zvyšuje efektivita výroby.

Profil vlhkosti v reálnom čase(Vlhkosť okolia 60% RH, bez zaťaženia):

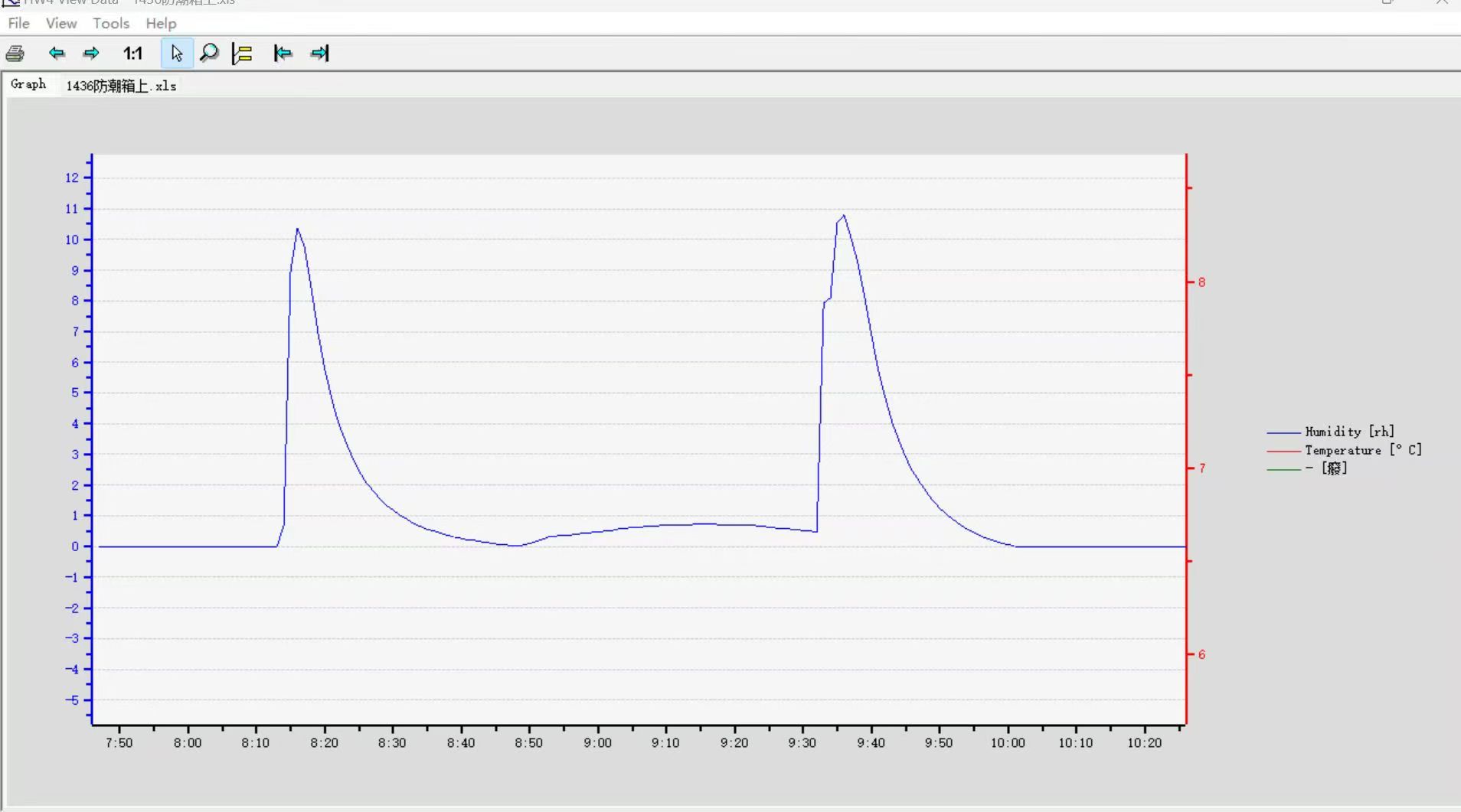

Zakaždým otvorte dvierka na 30 sekúnd a potom zatvorte:

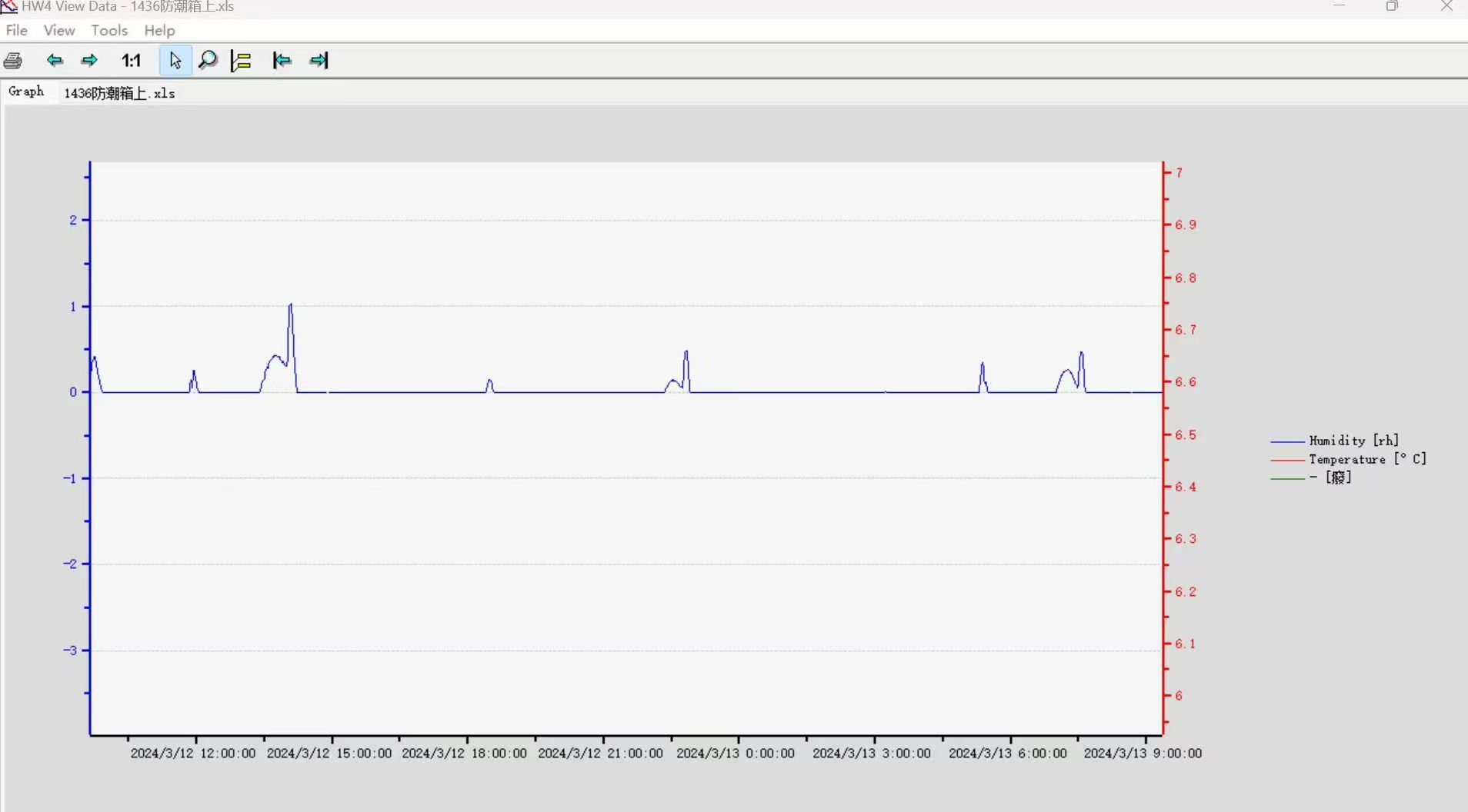

Dlhodobé skladovanie bez otvárania dverí:

Meranie vlhkosti v reálnom čase pred odoslaním

Používame vysoko presný vlhkomer Rotronics na premeranie <1%RH suchej skrine pred expedíciou a vystavujeme kalibračný certifikát, starostlivo odladíme každú skriňu a uistíme sa, že všetko funguje dobre, keď sa dostane do rúk zákazníka, je to tiež zodpovednosť, Symor sa obáva kontroly kvality a spätnej väzby od zákazníkov na naše suché skrine aster, prečo si mnohí zákazníci objednávajú opakovane, myslíme si, že toto je dôvod

Rozdiel medzi suchými skriňami s nízkou vlhkosťou a skriňami na dusík:

▸Sušiace skrine s nízkou vlhkosťou používajú suché jednotky na odvlhčovanie, bez spotrebného materiálu, bez výmeny a automaticky absorbujú vlhkosť a vypúšťajú ju von.

▸Dusíkové preplachovacie skrine používajú plynný dusík na dosiahnutie skladovania s nízkou vlhkosťou a nízkou úrovňou kyslíka, plyn N2 je spotrebný.

<1%RH Suché skrine s nízkou vlhkosťou: Použitie

▸Výroba polovodičov a elektroniky:

. Oblátky/čipy/BGA/PCB: Pre súčiastky citlivé na vlhkosť s úrovňou citlivosti na vlhkosť (MSL) v rozsahu od 2a do 5a, zabraňuje „efektu popcornu“ (vnútornému praskaniu) spôsobenému rýchlym odparovaním vnútornej vlhkosti počas spájkovania.

. Fotorezisty/Fluxy: Zabraňuje zhoršeniu výkonu v dôsledku absorpcie vlhkosti.

▸Presná optika a prístrojové vybavenie

. Vysoko presné šošovky / potiahnutá optika / čelné plochy vlákien

Pre viac podrobností o menej ako 1% RH suchých skriniach s nízkou vlhkosťou, navštívte našu webovú stránku www.climatestsymor.com alebo pošlite e-mail na sales@climatestsymor.com. Odpovieme Vám čo najskôr a uvítame prípadnú spoluprácu.
