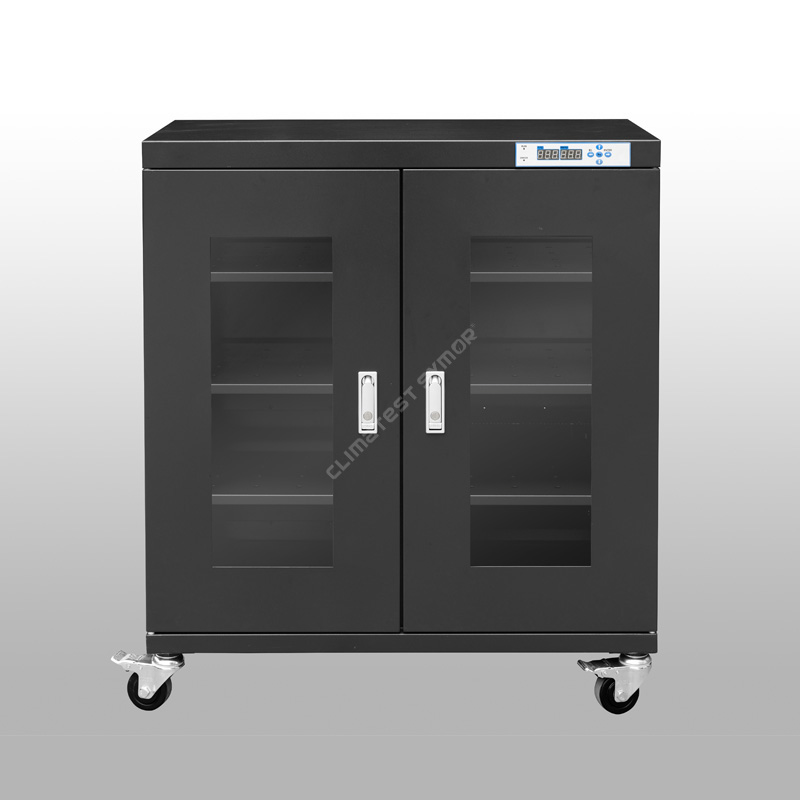

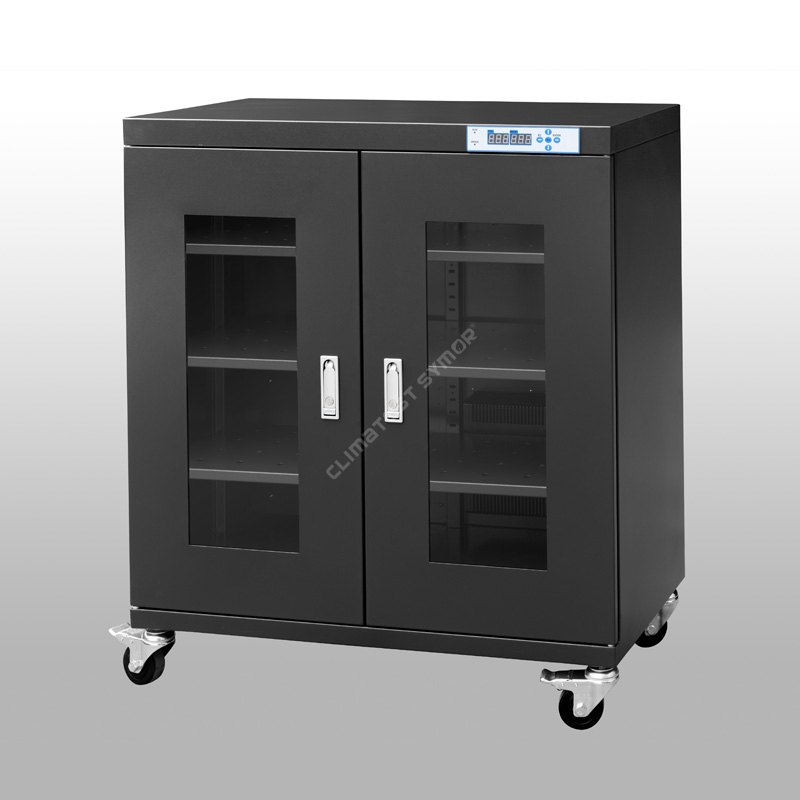

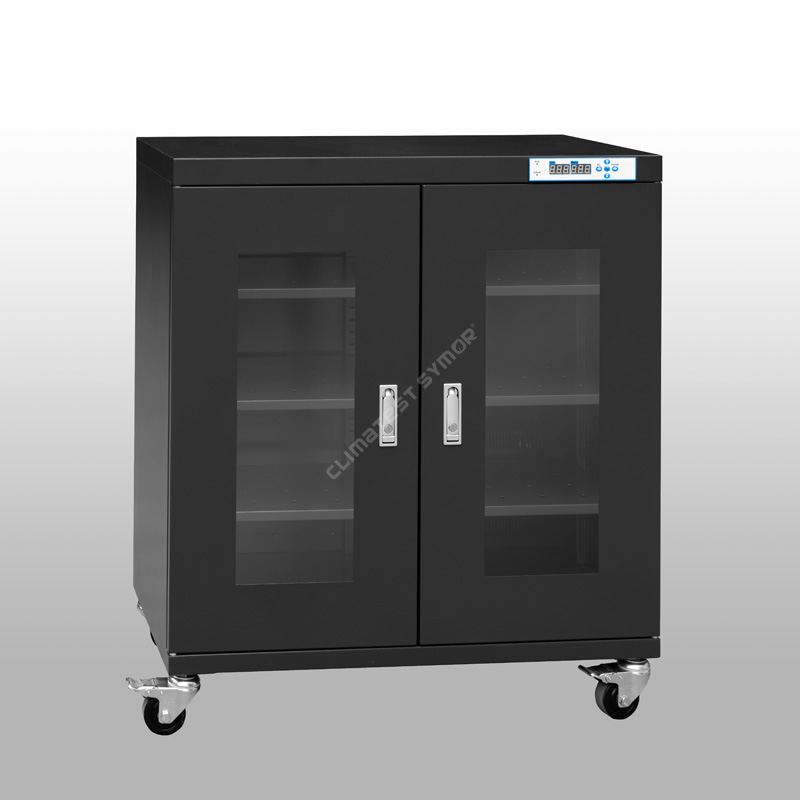

Climatest Symor® Dry Cabinet pre PCBA sú vyrobené v Číne, s automatickou reguláciou vlhkosti, udržiava<5%RH ultra-low humidity environment, dry cabinets for PCBA are used to protect moisture sensitive components from humidity-related damages, Climatest Symor® adopts the most advanced dehumidifying technique, the company sells dry cabinets for PCBA to the world famous electronic/semiconductor manufacturers.
Model: TDU435F
Kapacita: 435L
vlhkosť:<5%RH Automatic
Doba zotavenia: Max. 30 minút po otvorení dverí 30 sekúnd a potom zatvorení. (Okolitá teplota 25 °C 60 % RH)
Poličky: 3ks
Farba: tmavo modrá, ESD bezpečná
Vnútorný rozmer: Š898*H572*V848 MM
Vonkajší rozmer: Š900*H600*V1010 MM
Popis
Climatest Symor® Suchá skriňa pre PCBA poskytuje dlhodobé skladovanie s nízkou vlhkosťou pre komponenty MSL, je vybavená zliatinovými materiálmi s tvarovou pamäťou, ktoré zaisťujú tichú prevádzku a bezúdržbovosť, komponenty citlivé na vlhkosť bezpečne uložené v tejto suchej skrini majú predĺženú životnosť podlahy, ktorá úplne vyriešiť problémy s pukancami/mikropraskaním počas procesu pretavenia, suché skrine pre PCBA spĺňajú štandard IPC/JEDEC J-STD 033.
Suchá skriňa pre špecifikáciu PCBA
Režim # s F: funkcia ESD, tmavomodrá farba.
Režim # bez F: Žiadna funkcia ESD, biela farba
Model |
Kapacita |
Vnútorný rozmer (Š×H×V,mm) |
Vonkajší rozmer (Š×H×V,mm) |
Priemerný výkon (W) |
Hrubá hmotnosť (KG) |
Max. Záťaž/polica (KG) |
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240 l |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240 l |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320 l |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320F |
320 l |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435 |
435 l |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435F |
435 l |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540 |
540 l |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540 l |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870 l |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870 l |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Suchá skriňa pre funkciu PCBA
· Prijíma originálny dovážaný snímač vlhkosti a teploty zo Švajčiarska.
-To zaisťuje vysokú presnosť pri používaní, Climatest Symor® suché skrine pre PCBA majú pamäťovú funkciu, po výpadku napájania nie je potrebné znovu nastavovať.
· Vyrobené z pozinkovanej ocele s hrúbkou 1,2 mm, s náterom USA DuPont ESD.
-Prevedenie zosilnenej konštrukcie, výborná nosnosť, povrchová úprava 18 lakovacími procesmi, hodnota statickej odolnosti spĺňa 106 -108Ω, tiež so silnou odolnosťou proti korózii.
· 3,2 mm vysokointenzívne tvrdené sklo pre lepšie pozorovanie.
- Plochý lisovací zámok zinkovej zliatiny, s dokonalou vzduchotesnosťou a funkciou proti krádeži, táto suchá skrinka pre tesniaci výkon PCBA je vynikajúca.
· S funkciou pamäte nie je potrebné znovu nastavovať po výpadku napájania.
-Suché skrine pre PCBA si môžu automaticky zapamätať poslednú hodnotu nastavenia po vypnutí, nie je potrebné znova nastavovať.
· Výkonná suchá jednotka s plánovanou životnosťou +15 rokov.
- Suché skrine pre PCBA využívajú suchú jednotku s molekulovým sitom 4A, najpokročilejšiu techniku, možno ju automaticky regenerovať, nie je potrebná výmena.
·Univerzálne kolieska inštalované v spodnej časti, bezpečné proti ESD.
- Vystužené PU kolieska sú inštalované na spodnej časti suchých skriniek pre PCBA, predné dve s brzdami pre ľahký pohyb a zastavenie.
Čo je Climateest Symor® suché skrine na PCBA, suché skrine na čipy?
Climatest Symor® suché skrine pre PCBA, tiež nazývané suché skrine na čipy, sú vzduchotesné automatické odvlhčovacie suché boxy, ktoré chránia predmety citlivé na vlhkosť pred poškodením spôsobeným vlhkosťou, udržiavajú vnútorné prostredie s nízkou vlhkosťou < 5% RH, čo môže účinne eliminovať riziká poruchy vyplývajú z nesprávneho skladovania počas procesu montáže.
Ako suché skrine pre PCBA ovplyvňujú výrobu SMT?
Komponenty MSL, ako sú IC, BGA, PCB, sú veľmi citlivé na vlhkosť, tieto komponenty majú prísne požiadavky na skladovacie prostredie, na rozdiel od civilných suchých boxov odolných voči vlhkosti môžu suché skrine pre PCBA dosiahnuť veľmi nízku hodnotu vlhkosti, odvlhčovanie a rýchlosť obnovy je super rýchla, celé skrinky sú bezpečné proti ESD.
Navyše, suché skrine používané v čistých priestoroch musia byť z nehrdzavejúcej ocele, aby spĺňali prísne hygienické požiadavky, Climatest Symor® dodáva aj suché skrine SS.
Počas procesu pretavenia preniká stopová vlhkosť do obalov IC, tlak vlhkosti stúpa v dôsledku zahrievania, absorbovaná vlhkosť rýchlo expanduje vo vnútri, čo vedie k neviditeľným poškodeniam, ako je zlyhanie kabeláže, pukance a mikrotrhlinky, dokonca aj praskanie na povrchu. defekty nie je ľahké vidieť v počiatočnom štádiu, ale tieto neviditeľné potenciálne problémy vstupujú na trh, potom sa produkty fakulty vracajú a nasledujú sťažnosti.
Normálne skladovanie |
Proces preformátovania |
||
|
|
|
|
Vlhkosť z okolia preniká do obalov. |
Počas zahrievania sa zvyšuje tlak vodnej pary, ktorá oddeľuje matricu a živicu. |
Vodná para sa pri zahrievaní ďalej rozširuje a vyfukuje balíčky. |
Vodná para obaly rozbije, čo spôsobí mikrotrhlinky. |
Suché skrine pre PCBA môžu udržiavať <5% RH, čo účinne eliminuje riziká porúch vyplývajúcich z nesprávneho skladovania počas procesu montáže.
Norma IPC/JEDEC J-STD-033 špecifikuje „Štandard pre manipuláciu, balenie, prepravu a používanie zariadení na povrchovú montáž citlivých na vlhkosť/pretavenie.“ Vyžaduje skladovanie s nízkou vlhkosťou komponentov citlivých na vlhkosť.
Aplikácia suchých skríň pre PCBA
Suché skrine pre PCBA sú nevyhnutnosťou v elektronickom výrobnom priemysle, je to vynikajúci odborník na ukladanie dosiek plošných spojov, IC čipov, LED, SMD, SMT a tiež pások a kotúčov, dosiek s plošnými spojmi (PWB), polyamidovej fólie, podávačov , iná ideálna aplikácia pre kondenzátory, keramické diely, konektory, spínače, zváracie lišty, automatické sušiace skrine zodpovedajú norme IPC/JEDEC J-STD0-033.
Rýchlosť odvlhčovania série <5%RH:
Otvorte dvierka na 30 sekúnd a potom ich zatvorte, vlhkosť sa obnoví na <5 % RH do 30 minút, pozri nižšie uvedenú krivku: (Okolitá teplota 25 °C, vlhkosť 60 % RH)
AKÉ SÚ BEŽNÉ METÓDY USKLADNENIA ELEKTRONICKÝCH KOMPONENTOV?
1. Vaky proti vlhkosti
âSpôsob: Komponenty citlivé na vlhkosť sú zabalené v zapečatených vrecúškach s bariérou proti vlhkosti, s vysušovadlami a kartou indikátora vlhkosti (HIC) vo vnútri, používatelia identifikujú okolitú vlhkosť v uzavretých obaloch kontrolou zmeny farby bodiek na aute.
âNevýhoda: Vrecká na bariéru proti vlhkosti + autá indikátorov vlhkosti + sušidlá + manuálna práca = spotrebný materiál, riziko úniku, vysoké náklady.
2.Dusíkové skrine
âSpôsob: Komponenty citlivé na vlhkosť sa skladujú v skriniach na čistenie dusíkom alebo stlačeného vzduchu, aby sa vyhovelo skladovaniu pri nízkej vlhkosti
âNevýhoda: Plnenie dusíkom = nepretržitá spotreba N2, vysoká ko
3.Elektronické suché skrine
âSpôsob: Komponenty citlivé na vlhkosť sú umiestnené v elektronickej suchej skrini, stačí zapojiť, stroj bude automaticky fungovať a dosiahne veľmi nízku vlhkosť.
â Výhody: Žiadny spotrebný materiál, žiadna ručná práca, žiadna spotreba dusíka, životné prostredie, je potrebná len malá elektrina.
Poskytujeme suché skrine pre riešenia PCBA pre nižšie uvedené odvetvia:
Elektronická výroba
Polovodič
Farmaceutický
Laboratórium
letectva
Vojenské
Výhody suchých skríň pre PCBA
Ďalšie podrobnosti o suchých skriniach pre PCBA nájdete na našej webovej stránke www.climatestsymor.com alebo priamo pošlite e-maily na adresu sales@climatestsymor.com, ozveme sa vám v čo najkratšom čase, vítame vás na možnú spoluprácu.
