Elektronická skriňa na reguláciu vlhkosti poskytuje rýchle odvlhčovacie skladovacie prostredie pre zariadenia citlivé na vlhkosť, elektronická skriňa na reguláciu vlhkosti slúži nielen na skladovanie sušenia, ale aj na rýchle odstránenie vlhkosti, prachotesnú a antistatickú (ESD) ochranu vašich elektronických komponentov.

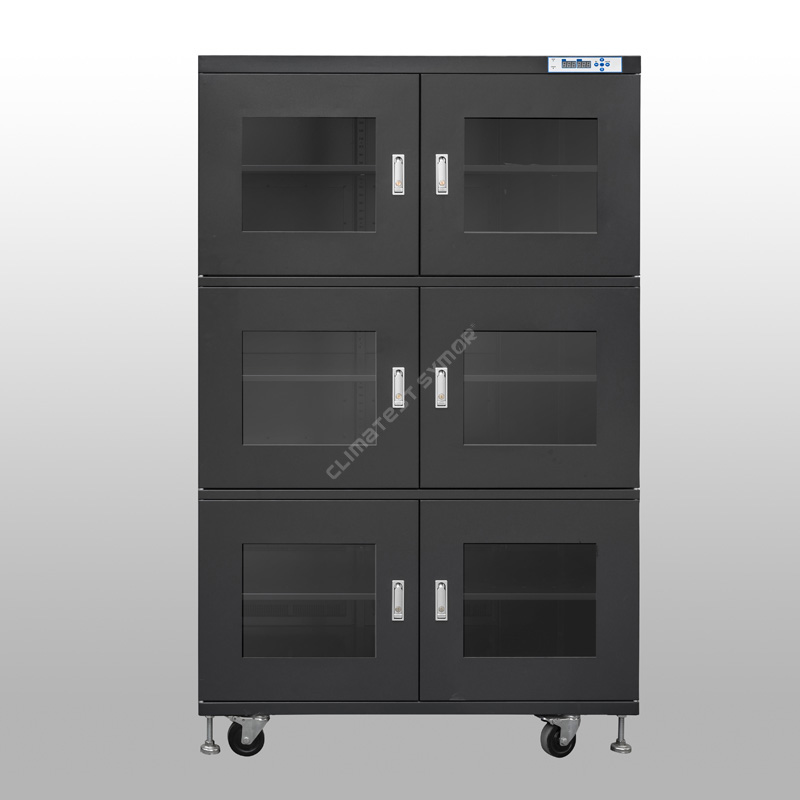

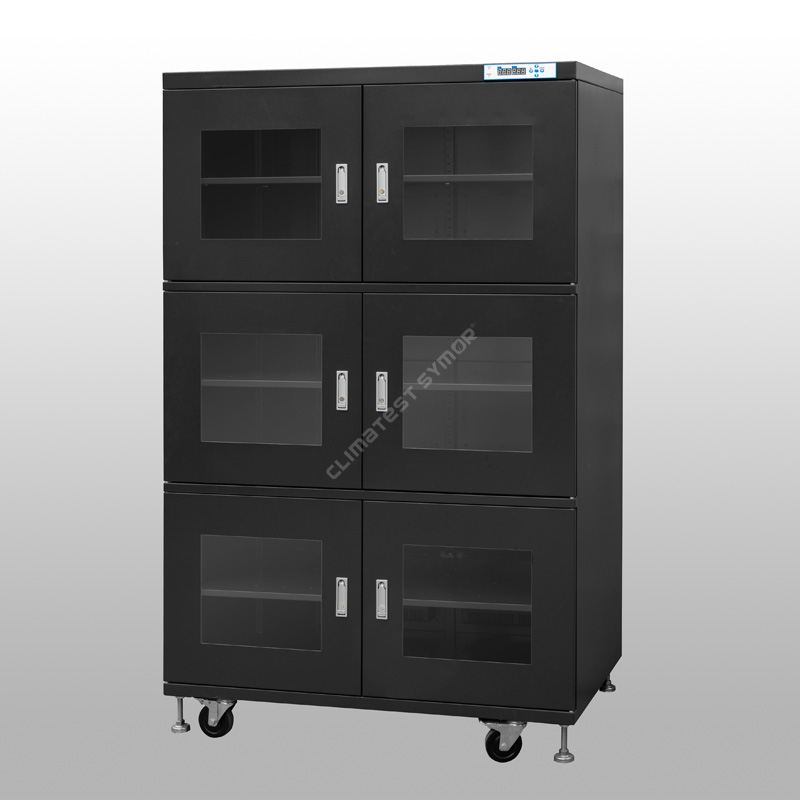

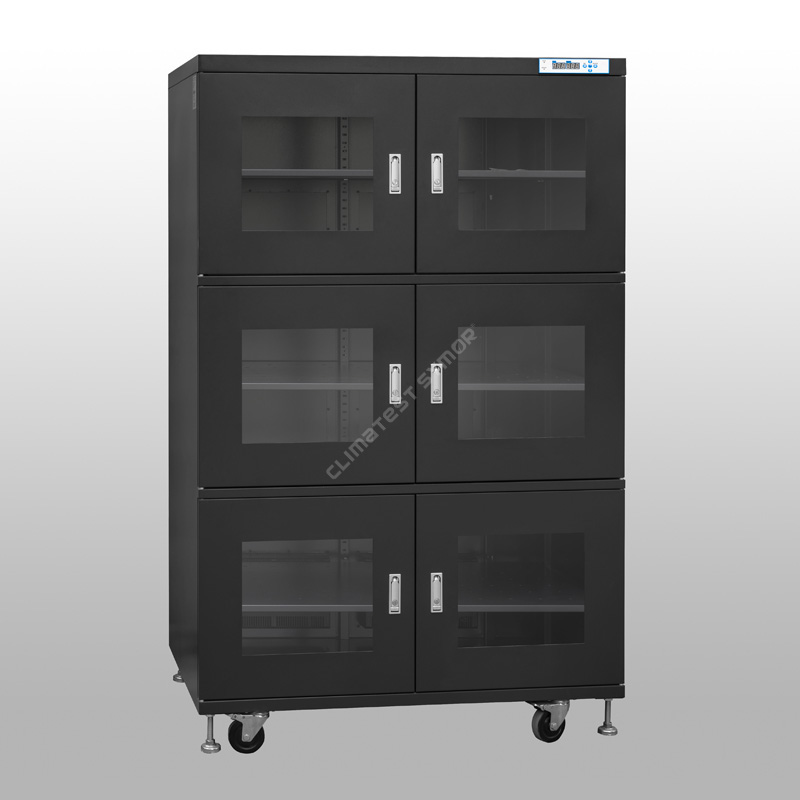

Model: TDA1436F-6
Objem: 1436L
Vlhkosť: 20%-60%RH nastaviteľná
Doba zotavenia: Max. 30 minút po otvorení dverí 30 sekúnd a potom zatvorení. (Okolitá teplota 25 °C 60 % RH)
Police: 5 ks, výškovo nastaviteľné
Farba: tmavo modrá, ESD bezpečná
Vnútorný rozmer: Š1198*H682*V1723 MM
Vonkajší rozmer: Š1200*H710*V1910 MM
Popis
Climatest Symor® elektronická skriňa na reguláciu vlhkosti alebo suchá skladovacia skriňa s nízkou vlhkosťou, udržiava presnú kontrolu vlhkosti pomocou patentovanej technológie, táto automatická suchá skriňa je vhodná na skladovanie MSD, ako sú dosky plošných spojov (PCB), dosky, optické vlákna, kazety, optické vlákna, integrované obvody, čipy a laboratórne vzorky.
Špecifikácia
Režim# s F: funkcia ESD, tmavomodrá farba.
Režim # bez F: Žiadna funkcia ESD, biela farba
Model |
Kapacita |
Vnútorný rozmer (Š×H×V,mm) |
Vonkajší rozmer (Š×H×V,mm) |
Priemerný výkon (W) |
Hrubá hmotnosť (KG) |
Max. Záťaž/polica (KG) |
TDA98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240 l |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240 l |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320 l |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320 l |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435 l |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435 l |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540 l |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540 l |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870 l |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870 l |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Funkcia
· Prijíma originálny dovážaný snímač vlhkosti a teploty zo Švajčiarska.
-To zaisťuje vysokú presnosť pri používaní, navyše elektronická skriňa na reguláciu vlhkosti má pamäťovú funkciu, nie je potrebné opätovné nastavenie po prerušení napájania.
· Vyrobené z pozinkovanej ocele s hrúbkou 1,2 mm s antistatickým práškovým nástrekom USA DuPont.
- Pevná konštrukcia, výborná nosnosť, povrchová úprava 18 procesmi práškového nástreku, hodnota statickej odolnosti spĺňa 106 -108Ω.

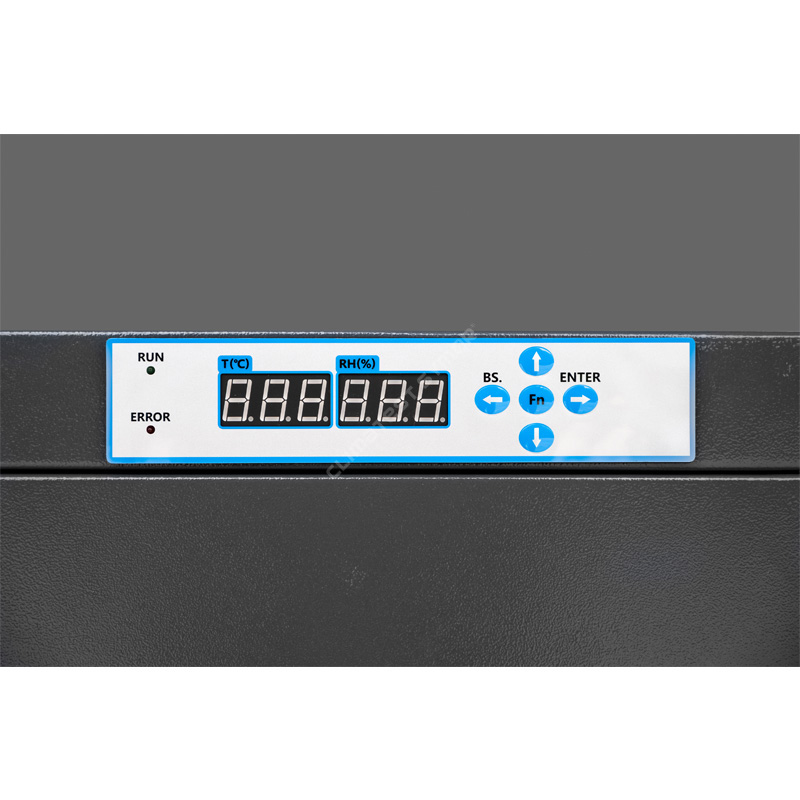

· Vybavené alarmom nadmernej vlhkosti + alarmom otvorených dverí a systémom zaznamenávania údajov.
-Akonáhle vlhkosť v interiéri prekročí nastavenú hodnotu, alebo sú dvere otvorené, okamžite sa spustí zvukový a svetelný alarm, ktorý upozorní obsluhu.
·Výkonný suchý modul s plánovanou životnosťou +15 rokov.
- Elektronická skriňa na reguláciu vlhkosti využíva ako vysúšadlo viacporézne molekulárne sito, môže sa automaticky regenerovať, nie je potrebný žiadny spotrebný materiál ani výmena.
· Vynikajúci výkon vzduchotesnosti
- Celá suchá skriňa využíva tlakový zámok, aby sa minimalizovala možnosť preniknutia vlhkosti.
Čo je elektronická skriňa na reguláciu vlhkosti 40?
Climatest Symor® elektronická skriňa na reguláciu vlhkosti sa používa na reguláciu vlhkosti v rozmedzí 20% RH-60% RH, ľubovoľný bod vlhkosti v tomto rozsahu je možné voľne nastaviť, elektronická skriňa na reguláciu vlhkosti využíva technológiu automatického odvlhčovania.
Suchá jednotka je srdcom elektronickej suchej skrine, skrine suchého vzduchu, je vyrobená zo syntetického sušidla, ktoré sa môže generovať automaticky a bez údržby, životnosť tohto syntetického sušidla je + 15 rokov, nie je potrebná výmena, žiadne chladiace kvapky, nie sú potrebné vrecká na vysúšanie, nie je potrebný žiadny dusík, celý proces odvlhčovania je tichý a ekologický.
Suchá jednotka používa vo vnútri najnovšie syntetické vysúšadlo a zliatinu s tvarovou pamäťou, aj po výpadku prúdu syntetické vysúšadlo stále absorbuje vlhkosť, vlhkosť v interiéri by nemala vzrásť o viac ako 10 % RH do 24 hodín.
Suchá skriňa pre elektroniku využíva vysoko presný snímač RH a teploty dovážaný zo Švajčiarska, snímač automaticky riadi osvieženie a recykláciu syntetického sušidla s presnosťou 2%.
Prečo je v procese SMT potrebná elektronická skriňa na reguláciu vlhkosti?
So zvyšujúcou sa aplikáciou elektronickej skrinky na reguláciu vlhkosti sa skladovanie elektronických komponentov s riadenou vlhkosťou stáva nevyhnutným v elektronickom výrobnom a montážnom priemysle. Elektronické komponenty boli označené úrovňou citlivou na vlhkosť (MSL) už z výroby, norma IPC špecifikuje požiadavku na vlhkosť. pre integrované obvody podľa zodpovedajúcej MSL sú v súčasnosti v norme dve hlavné odporúčania, a to ≥ 5 % RH a ≥ 10 % RH skladovanie v suchom skladovacom boxe alebo suchom boxe. keď doba expozície nepresiahne 72 hodín, môže sa skladovať pri špecifikovanej vlhkosti (napríklad pod 10 % relatívnej vlhkosti alebo pod 5 % relatívnej vlhkosti) 5-krát alebo 10-krát dlhšie v skrinke s elektronickým riadením vlhkosti, životnosť podlahy môže byť obnovené.â
Normálne skladovanie |
Proces preformátovania |
||
|
|
|
|
Vlhkosť z okolia preniká do obalov. |
Počas zahrievania sa zvyšuje tlak vodnej pary, ktorá oddeľuje matricu a živicu. |
Vodná para sa pri zahrievaní ďalej rozširuje a vyfukuje balíčky. |
Vodná para obaly rozbije, čo spôsobí mikrotrhlinky. |
Rýchlosť odvlhčovania série 20%-60%RH:
(Okolitá teplota 25 stupňov C, vlhkosť 60 % RH)
Rozdiel medzi elektronickou suchou skriňou a dusíkovou skriňou:
1. Dusíková skriňa je naplnená plynným dusíkom, aby sa vytlačil kyslík vo vnútri skrine, aby sa vytvorilo prostredie na ochranu inertného plynu, čím sa zabráni oxidácii doštičiek, IC čipov a LED čipov. Dusíková skriňa závisí od čistenie dusíkom, aby sa splnila nízka vlhkosť a antioxidačné skladovanie, čistota dusíka sa navrhuje byť > 99%, dusíková skriňa sa bežne používa v mikroelektronike, polovodičovom priemysle Elektronická suchá skriňa je automatická suchá skriňa, odvlhčovacia suchá skladovacia skriňa, ktorá môže absorbovať vlhkosť a vypúšťa sa von, aby sa vytvorilo skladovacie prostredie s nízkou vlhkosťou, má schopnosť regulovať vlhkosť. 2. Dusíková komora používa inertný plyn na vytvorenie prostredia bez kyslíka alebo s nízkym obsahom kyslíka, produkty vložené do dusíkovej skrine sú v podstate balenie odolné voči vlhkosti, oxidácia je obtiažna. Elektronická suchá skriňa môže ovládať iba vlhkosť, nemá antioxidačnú funkciu, obsah kyslíka je takmer rovnaký ako v prostredí t životné prostredie.
Charakteristika elektronickej skrinky na reguláciu vlhkosti
Nezávislý modulárny dizajn: Táto elektronická skriňa na reguláciu vlhkosti má patentovaný modulárny dizajn, displej teploty a vlhkosti, riadiaci systém, vykurovací modul, suché moduly je možné rýchlo vymeniť, údržba je jednoduchá, čo výrazne zlepšuje efektivitu údržby.
Environmentálny dizajn: Celá skriňa elektronickej kontroly vlhkosti neprodukuje odpad, ktorý by znečisťoval životné prostredie. Tento model je určený na dlhodobé používanie, ak je hlavná konštrukcia tela stroja kompletná, nedeštruktívna, stačí len pravidelne kontrolovať a vymieňať chybný modul, dá sa používať navždy, toto je najnovší zelený dizajn, ktorý vyhovuje k ochrane životného prostredia.
Jednoduchá obsluha: Neexistujú žiadne zložité nastavenia a personál nepotrebuje školenie, stroj potrebuje iba zásuvku, môže fungovať úplne automaticky. Je to efektívna priemyselná elektronická skriňa na kontrolu vlhkosti. Nielenže vám ušetrí náklady na školenie personálu, ale tiež výrazne zlepší efektivitu výroby v továrni.
Pripomenutie kalibrácie: Posun snímačov ovplyvňuje presnosť elektronickej riadiacej skrine vlhkosti. Aby bol dodržaný predpis ISO, ponúka tento model funkciu pripomenutia expirácie kalibrácie. Keď snímač beží počas vopred nastavených dní, desatinná čiarka v ovládači bude blikať, aby používateľovi pripomenula, že táto funkcia efektívne šetrí pracovnú silu.
Ďalšie podrobnosti o elektronickej skrini na reguláciu vlhkosti nájdete na našej webovej stránke www.climatestsymor.com alebo priamo pošlite e-maily na adresu sales@climatestsymor.com, dostaneme vás späť v čo najkratšom čase, vítame vás na možnú spoluprácu.
