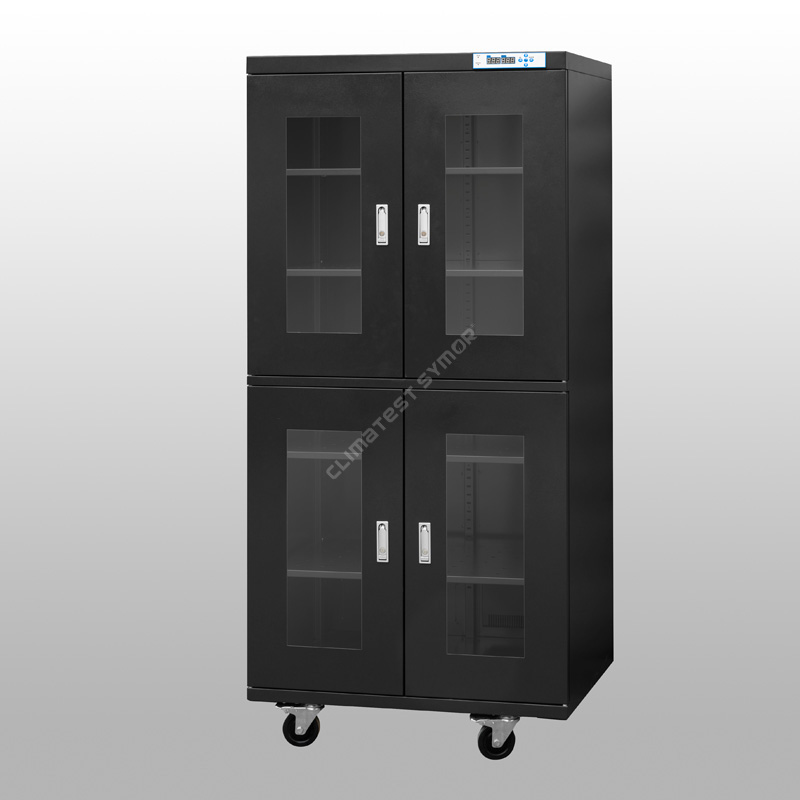

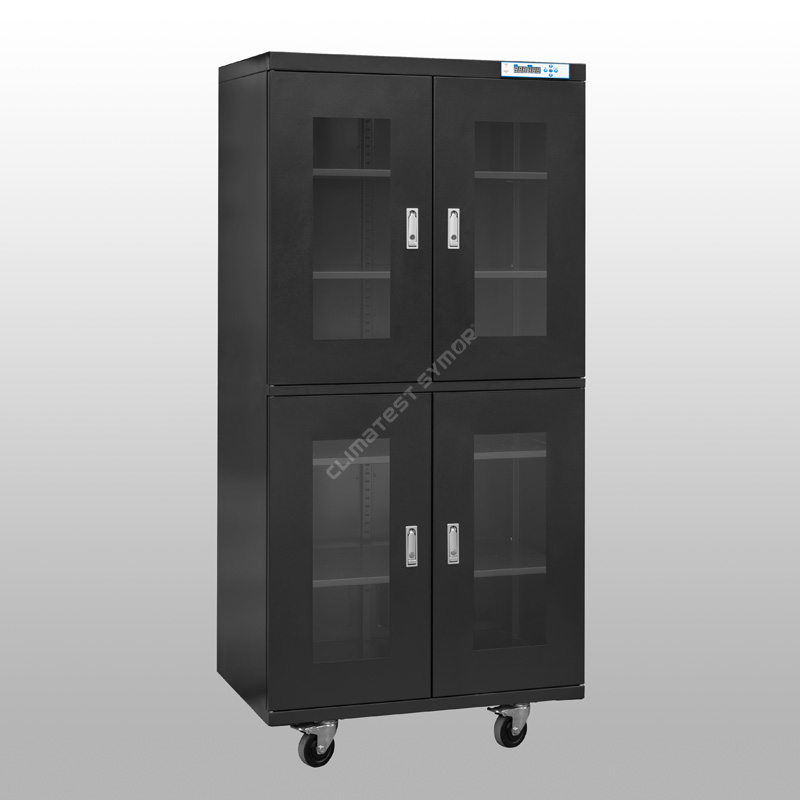

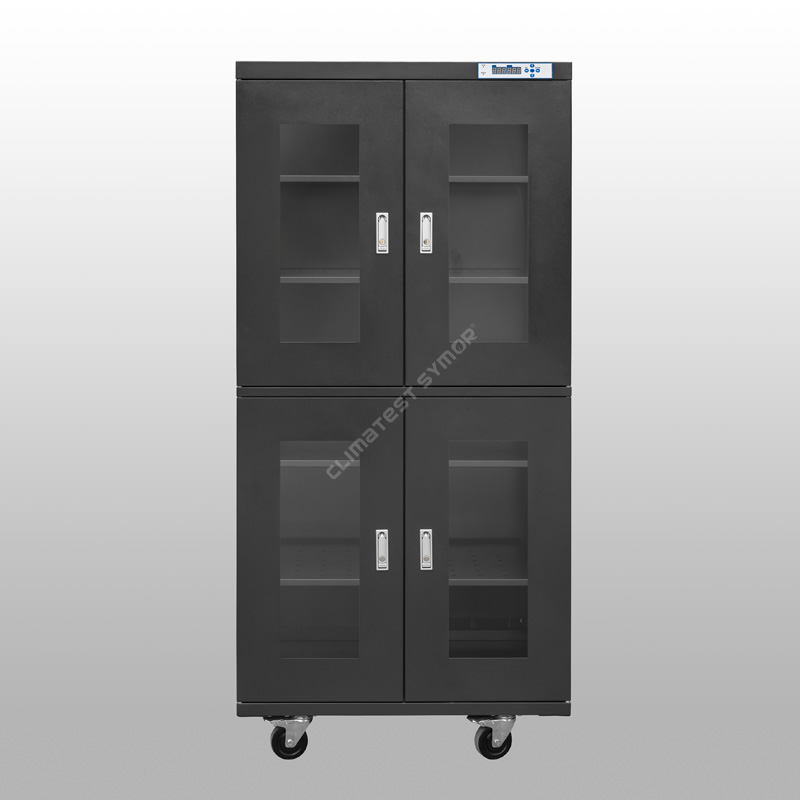

ESD vlhkostná skrinka poskytuje rýchle odvlhčovacie skladovacie prostredie pre zariadenia citlivé na vlhkosť, ESD vlhkostná skrinka slúži nielen na skladovanie sušenia, ale aj na rýchle odstránenie vlhkosti, prachotesnú a antistatickú (ESD) ochranu vašich elektronických komponentov.
Model: TDA870F
Objem: 870L
Vlhkosť: 20%-60%RH nastaviteľná
Doba zotavenia: Max. 30 minút po otvorení dverí 30 sekúnd a potom zatvorení. (Okolitá teplota 25 °C 60 % RH)
Police: 5 ks, výškovo nastaviteľné
Farba: tmavo modrá, ESD bezpečná
Vnútorný rozmer: Š898*H572*V1698 MM
Vonkajší rozmer: Š900*H600*V1890 MM
Popis
Climatest Symor® ESD vlhkostná skrinka alebo suchá skladovacia skrinka s nízkou vlhkosťou, udržiava presnú kontrolu vlhkosti pomocou patentovanej technológie, táto automatická suchá skrinka je vhodná na skladovanie MSD, ako sú dosky plošných spojov (PCB), platne, optické vlákna, kazety, optické vlákna, integrované obvody, čipy a laboratórna vzorka.
Špecifikácia
Režim# s F: funkcia ESD, tmavomodrá farba.
Režim # bez F: Žiadna funkcia ESD, biela farba
Model |
Kapacita |
Vnútorný rozmer (Š×H×V,mm) |
Vonkajší rozmer (Š×H×V,mm) |
Priemerný výkon (W) |
Hrubá hmotnosť (KG) |
Max. Záťaž/polica (KG) |
TDA98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240 l |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240 l |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320 l |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320 l |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435 l |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435 l |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540 l |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540 l |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870 l |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870 l |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Funkcia
· Prijíma originálny dovážaný snímač vlhkosti a teploty zo Švajčiarska.
-To zaisťuje vysokú presnosť pri používaní, navyše má ESD vlhkostná skriňa pamäťovú funkciu, nie je potrebné znovu nastavovať po prerušení napájania.
· Vyrobené z pozinkovanej ocele s hrúbkou 1,2 mm s antistatickým práškovým nástrekom USA DuPont.
- Pevná konštrukcia, výborná nosnosť, povrchová úprava 18 procesmi práškového nástreku, hodnota statickej odolnosti spĺňa 106 -108Ω.
· Vybavené alarmom nadmernej vlhkosti + alarmom otvorených dverí a systémom zaznamenávania údajov.
-Akonáhle vlhkosť v interiéri prekročí nastavenú hodnotu, alebo sú dvere otvorené, okamžite sa spustí zvukový a svetelný alarm, ktorý upozorní obsluhu.
·Výkonný suchý modul s plánovanou životnosťou +15 rokov.
- Vlhkosť ESD skrinky využíva multiporézne molekulové sito ako vysúšadlo, môže sa automaticky regenerovať, nie je potrebný žiadny spotrebný materiál a nie je potrebná výmena.
· Vynikajúci výkon vzduchotesnosti
- Celá suchá skriňa využíva tlakový zámok, aby sa minimalizovala možnosť preniknutia vlhkosti.
Čo je to 40â ESD vlhkosť skrinka?
Climatest Symor® Vlhkosť ESD kabinetu sa používa na reguláciu vlhkosti v rozmedzí 20% RH-60% RH, akýkoľvek bod vlhkosti v tomto rozsahu je možné voľne nastaviť, ESD vlhkosť kabinet využíva technológiu automatického odvlhčovania.
Suchá jednotka je srdcom elektronickej suchej skrine, skrine suchého vzduchu, je vyrobená zo syntetického sušidla, ktoré sa môže generovať automaticky a bez údržby, životnosť tohto syntetického sušidla je + 15 rokov, nie je potrebná výmena, žiadne chladiace kvapky, nie sú potrebné vrecká na vysúšanie, nie je potrebný žiadny dusík, celý proces odvlhčovania je tichý a ekologický.
Suchá jednotka používa vo vnútri najnovšie syntetické vysúšadlo a zliatinu s tvarovou pamäťou, aj po výpadku prúdu syntetické vysúšadlo stále absorbuje vlhkosť, vlhkosť v interiéri by nemala vzrásť o viac ako 10 % RH do 24 hodín.
Suchá skriňa pre elektroniku využíva vysoko presný snímač RH a teploty dovážaný zo Švajčiarska, snímač automaticky riadi osvieženie a recykláciu syntetického sušidla s presnosťou 2%.
Prečo je ESD vlhkosť skrinka potrebná v procese SMT?
So zvyšujúcou sa aplikáciou ESD zvlhčovacej skrine sa skladovanie elektronických súčiastok s riadenou vlhkosťou stáva nevyhnutným v elektronickom výrobnom a montážnom priemysle. Elektronické súčiastky boli označené úrovňou citlivou na vlhkosť (MSL) už z výroby, norma IPC špecifikuje požiadavku na vlhkosť integrované obvody podľa zodpovedajúcej MSL v súčasnosti existujú v norme dve hlavné odporúčania, a to ≥ 5 % RH a ≥ 10 % RH skladovanie v odvlhčovacej suchej skladovacej skrini alebo suchej skrini.“ Pre rozbalený MSD, keď doba expozície nepresiahne 72 hodín, môže sa skladovať pri špecifikovanej vlhkosti (napríklad pod 10 % relatívnej vlhkosti alebo pod 5 % relatívnej vlhkosti) 5-krát alebo 10-krát dlhšie v skrini s ESD vlhkosťou, životnosť podlahy sa môže obnoviť. â
Normálne skladovanie |
Proces preformátovania |
||
|
|
|
|
Vlhkosť z okolia preniká do obalov. |
Počas zahrievania sa zvyšuje tlak vodnej pary, ktorá oddeľuje matricu a živicu. |
Vodná para sa pri zahrievaní ďalej rozširuje a vyfukuje balíčky. |
Vodná para obaly rozbije, čo spôsobí mikrotrhlinky. |
Rýchlosť odvlhčovania série 20%-60%RH:
(Okolitá teplota 25 stupňov C, vlhkosť 60 % RH)
Rozdiel medzi elektronickou suchou skriňou a dusíkovou skriňou:
1. Dusíková skriňa je naplnená plynným dusíkom, aby sa vytlačil kyslík vo vnútri skrine, aby sa vytvorilo prostredie na ochranu inertného plynu, čím sa zabráni oxidácii doštičiek, IC čipov a LED čipov. Dusíková skriňa závisí od čistenie dusíkom, aby sa splnila nízka vlhkosť a antioxidačné skladovanie, čistota dusíka sa navrhuje byť > 99%, dusíková skriňa sa bežne používa v mikroelektronike, polovodičovom priemysle Elektronická suchá skriňa je automatická suchá skriňa, odvlhčovacia suchá skladovacia skriňa, ktorá môže absorbovať vlhkosť a vypúšťa sa von, aby sa vytvorilo skladovacie prostredie s nízkou vlhkosťou, má schopnosť regulovať vlhkosť. 2. Dusíková komora používa inertný plyn na vytvorenie prostredia bez kyslíka alebo s nízkym obsahom kyslíka, produkty vložené do dusíkovej skrine sú v podstate balenie odolné voči vlhkosti, oxidácia je obtiažna. Elektronická suchá skriňa môže ovládať iba vlhkosť, nemá antioxidačnú funkciu, obsah kyslíka je takmer rovnaký ako v prostredí t životné prostredie.
Charakteristika ESD vlhkostnej skrine
Nezávislý modulárny dizajn: Táto ESD vlhkostná skrinka má patentovaný modulárny dizajn, displej teploty a vlhkosti, riadiaci systém, vykurovací modul, suché moduly je možné rýchlo vymeniť, údržba je jednoduchá, čo výrazne zlepšuje efektivitu údržby.
Environmentálny dizajn: Celá ESD vlhkostná skrinka neprodukuje odpad, ktorý by znečisťoval životné prostredie. Tento model je určený na dlhodobé používanie, ak je hlavná konštrukcia tela stroja kompletná, nedeštruktívna, stačí len pravidelne kontrolovať a vymieňať chybný modul, dá sa používať navždy, toto je najnovší zelený dizajn, ktorý vyhovuje k ochrane životného prostredia.
Jednoduchá obsluha: Neexistujú žiadne zložité nastavenia a personál nepotrebuje školenie, stroj potrebuje iba zásuvku, môže fungovať úplne automaticky. Je to efektívna priemyselná ESD vlhkostná skrinka. Nielenže vám ušetrí náklady na školenie personálu, ale tiež výrazne zlepší efektivitu výroby v továrni.
Pripomenutie kalibrácie: Posun snímačov ovplyvňuje presnosť ESD vlhkosti kabinetu. Aby bol dodržaný predpis ISO, ponúka tento model funkciu pripomenutia expirácie kalibrácie. Keď snímač beží počas vopred nastavených dní, desatinná čiarka v ovládači bude blikať, aby používateľovi pripomenula, že táto funkcia efektívne šetrí pracovnú silu.
Pre viac podrobností o ESD vlhkostnej skrini navštívte našu webovú stránku www.climatestsymor.com alebo pošlite e-maily priamo na sales@climatestsymor.com, ozveme sa vám späť v čo najkratšom čase, vitajte pre prípadnú spoluprácu.
