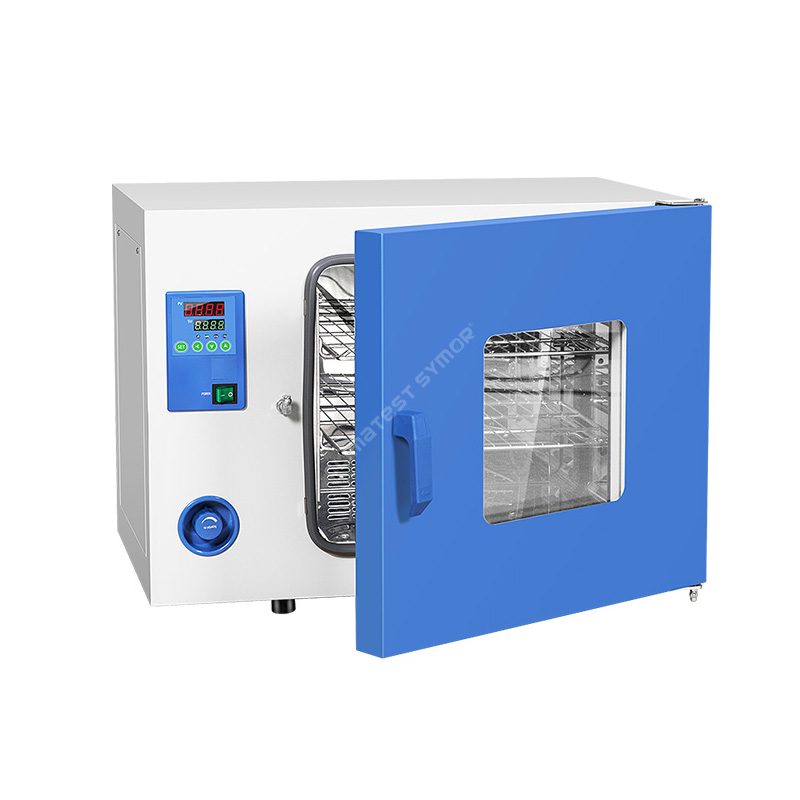

Rúra na pečenie PCB

Popis

Pece na pečenie Climatest Symor® PCB sú dostupné v rôznych veľkostiach, aby vyhovovali rôznym materiálom, a môžu obsahovať aj ďalšie funkcie, ako sú časovače, ktoré upozornia obsluhu na ukončenie procesu sušenia. Pec na pečenie DPS je dôležitým nástrojom v modernej výrobe elektroniky pre optimálnu kontrolu kvality a efektívnu výrobu.

Špecifikácia

Ako funguje pec na pečenie PCB?

Pec na pečenie PCB využíva konvekčný systém horúceho vzduchu, horúci vzduch je rovnomerne distribuovaný v celej komore. Pec je určená na pečenie elektronických komponentov vo výrobnej linke SMT.

Keď je rúra zapnutá, vykurovacie teleso sa začne zahrievať. Keď sa prvok zahrieva, ohrieva vzduch vo vnútri rúry. Tento horúci vzduch potom stúpa a cirkuluje v komore a suší vzorky alebo vzorky umiestnené vo vnútri.

Rúra má tiež ventilátory alebo dúchadlá, ktoré pomáhajú rýchlejšie a rovnomernejšie cirkulovať vzduch, regulátor teploty sa používa na reguláciu teploty vo vnútri rúry a zabraňuje prehriatiu.

Pec na pečenie dosiek plošných spojov má časovač, ktorý umožňuje užívateľovi nastaviť požadovaný čas sušenia pre konkrétne vzorky alebo vzorky. Po uplynutí nastaveného času sa rúra automaticky vypne.

Celkovo je pec na pečenie PCB jednoduchým, ale účinným nástrojom na sušenie elektronických komponentov v elektronickom výrobnom priemysle.

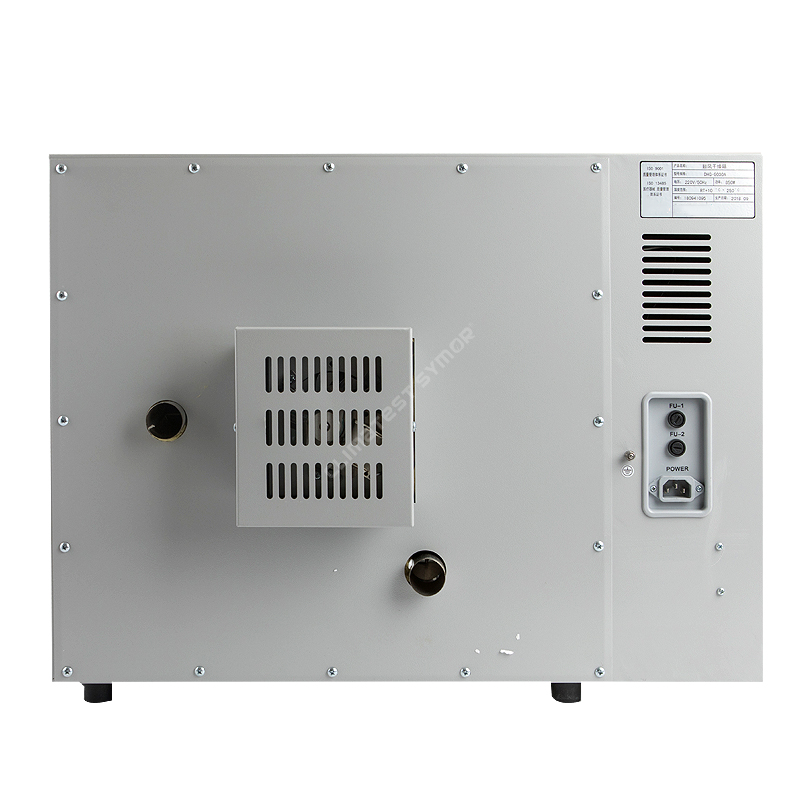

Štruktúra

Pec na pečenie s plošnými spojmi je typ pece, ktorá využíva dúchadlo na cirkuláciu horúceho vzduchu vo vnútri rúry. Konštrukcia pece sa zvyčajne skladá z nasledujúcich častí:

Vonkajšia rúra: Telo teplovzdušnej rúry je zvyčajne vyrobené z oceľových plechov valcovaných za studena pre odolnosť a jednoduchú údržbu.

Vnútorná pec: Vnútorná pec je priestor na umiestnenie vzoriek. Je tiež vyrobený z nehrdzavejúcej ocele SUS304 a je navrhnutý tak, aby rovnomerne rozvádzal ohriaty vzduch po celej komore.

Ohrievacie teleso: Ohrievacie teleso je zodpovedné za vytváranie tepla vo vnútri rúry.

Ventilátor: Ventilátor cirkuluje horúci vzduch v celej rúre, aby sa zabezpečila rovnomerná distribúcia horúceho vzduchu.

Ovládací panel: Ovládací panel obsahuje regulátor teploty, ktorý vám umožňuje nastaviť teplotu, čas a ďalšie nastavenia.

Dvere: Dvere sú vyrobené z tvrdeného skla s rukoväťou, ktorá umožňuje ľahké pozorovanie.

Celkovo kombinácia vyššie uvedených častí spolupracuje na vytvorení rovnomerného a efektívneho ohrevu v tejto rúre.

Funkcia

Tu sú niektoré z kľúčových vlastností pece na pečenie PCB:

• Rovnomerný ohrev: Pec na pečenie s plošnými spojmi využíva systém vyhrievacích prvkov a ventilátorov na rovnomerné dodávanie tepla na povrch dosky plošných spojov. To zaisťuje, že doska je vytvrdená alebo vypálená rovnomerne, čo je dôležité pre vysokokvalitné elektronické súčiastky.

• Presné ovládanie teploty: Pec na pečenie PCB má zvyčajne digitálny ovládací panel, ktorý presne reguluje teplotu a čas pečenia. To zaisťuje, že doska je vystavená správnej teplote a času pre optimálne vytvrdzovanie.

• Nastaviteľné stojany: Pec na pečenie s plošnými spojmi má nastaviteľné police na umiestnenie rôznych veľkostí dosiek plošných spojov. Táto vlastnosť zabezpečuje, že dosky sú rovnomerne rozmiestnené a vystavené horúcemu vzduchu pre optimálne sušenie.

• Nerezová konštrukcia: DPS pece na pečenie sú na vnútorných povrchoch vyrobené z nehrdzavejúcej ocele. Tento materiál je odolný, ľahko sa čistí a zabraňuje korózii.

• Bezpečnostné funkcie: Rúra na pečenie s plošnými spojmi obsahuje bezpečnostné opatrenia, ako je ochrana proti prehriatiu na ochranu rúry pred prehriatím.

Aplikácia

Pec na pečenie PCB sa bežne používa v elektronickom výrobnom priemysle na sušenie elektronických komponentov (dosky s plošnými spojmi) a vytvrdzovanie náterov, lepidiel a iných materiálov.

SMD obal môže navlhnúť v dôsledku klimatických dôvodov, dlhodobého skladovania alebo nesprávneho skladovania, vlhkosť vo vnútri obalu sa vyparí a expanduje v dôsledku zahrievania spájkovaním pretavením, čo môže spôsobiť poškodenie, ako je odpojenie káblov alebo znížená spoľahlivosť, nazýva sa to fenomén „popcorn“.

V štandarde J-STD-033 sa navrhuje, aby sa obaly SMD vypaľovali pri 125 °C, aby sa obnovila ich životnosť podlahy, čas pečenia sa líši podľa MSL/hrúbky tela obalu. Sušiaca pec je optimálnou voľbou, poskytuje rôzne teploty pečenia od 50 °C do 125 °C a účinne odstraňuje vlhkosť z obalov MSD, čo výrazne pomáha výrobcom zlepšiť efektivitu výroby a vyhnúť sa obrovskej strate výrobkov z trhu v dôsledku nevyhovujúcich štandardov. kvality.

Čo spôsobuje prehrievanie pece na pečenie PCB?

Existuje niekoľko príčin prehriatia pece na pečenie PCB, medzi ktoré patria:

•Chybná regulácia teploty: Nefunkčný systém regulácie teploty môže viesť k prehriatiu.

•Prerušenia konvekčných mechanizmov: PCB pece využívajú na zabezpečenie tepla mechanizmy nútenej konvekcie vzduchu. Ak je systém zablokovaný, nedokáže sa zbaviť vznikajúceho tepla, čo môže viesť k prehriatiu.

•Poškodené vyhrievacie prvky: Vyhrievacie prvky v peci s plošnými spojmi vytvárajú teplo, ktoré je potrebné na vytvrdzovanie plošných spojov. Pri poškodení alebo opotrebovaní sa tieto prvky môžu prehriať, čo vedie k prehriatiu.

•Preťaženie rúry: Vloženie príliš veľkého množstva dosiek plošných spojov do rúry alebo ich vloženie príliš blízko seba môže viesť k prehriatiu. Nedostatok miesta totiž môže brániť prúdeniu horúceho vzduchu, čo vedie k prehrievaniu.

Je dôležité okamžite vyriešiť akýkoľvek problém s prehriatím pomocou pece na pečenie PCB. Pravidelná údržba a kontroly môžu pomôcť identifikovať tieto problémy a predchádzať im.

Často kladené otázky

Otázka: Ako vyčistím pec na pečenie PCB?

Odpoveď: Vnútro rúry môžete čistiť jemnými čistiacimi prostriedkami alebo mydlovou vodou a stojany a podnosy je možné umývať v umývačke riadu. Rúru je nevyhnutné pravidelne čistiť, aby bola zachovaná jej účinnosť.

Otázka: Ako funguje pec na pečenie PCB?

Odpoveď: Rúra na pečenie PCB funguje tak, že cirkuluje ohriaty vzduch na odstránenie vlhkosti z predmetov umiestnených vo vnútri rúry. Ventilátor vo vnútri rúry fúka vzduch cez výhrevné teleso, ktoré ohrieva vzduch. Ohriaty vzduch potom cirkuluje vo vnútri rúry a odstraňuje vlhkosť z predmetov vo vnútri.

Otázka: Ako môžem udržiavať pec na pečenie PCB?

Odpoveď: Sušiacu pec s plošnými spojmi udržujte vykonávaním pravidelných kontrol, kontrolou a výmenou opotrebovaných častí a vykonávaním pravidelného čistenia. Odporúča sa naplánovať rutinnú údržbu a kontroly, aby ste sa uistili, že rúra zostane v prevádzkovom stave.
