Climatest Symor® vyrába suché skrine na skladovanie PCB pre elektronický výrobný priemysel, spoločnosť sa zameriava na techniku kontroly teploty a vlhkosti, naše suché skrine na skladovanie PCB dodržiavajú štandard JEDEC-STD-033, cena aj výkon sú konkurencieschopné.

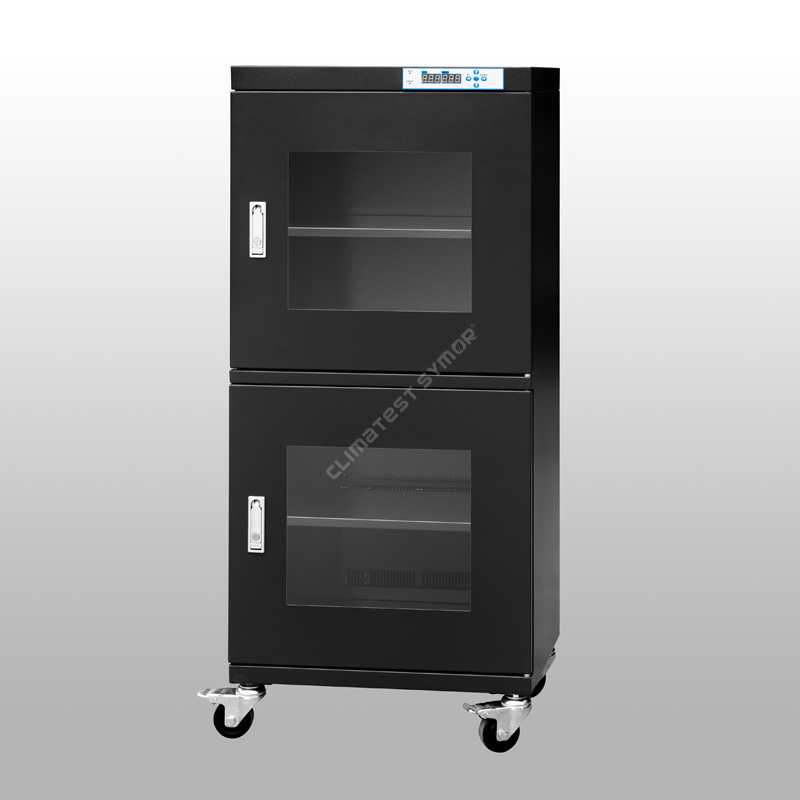

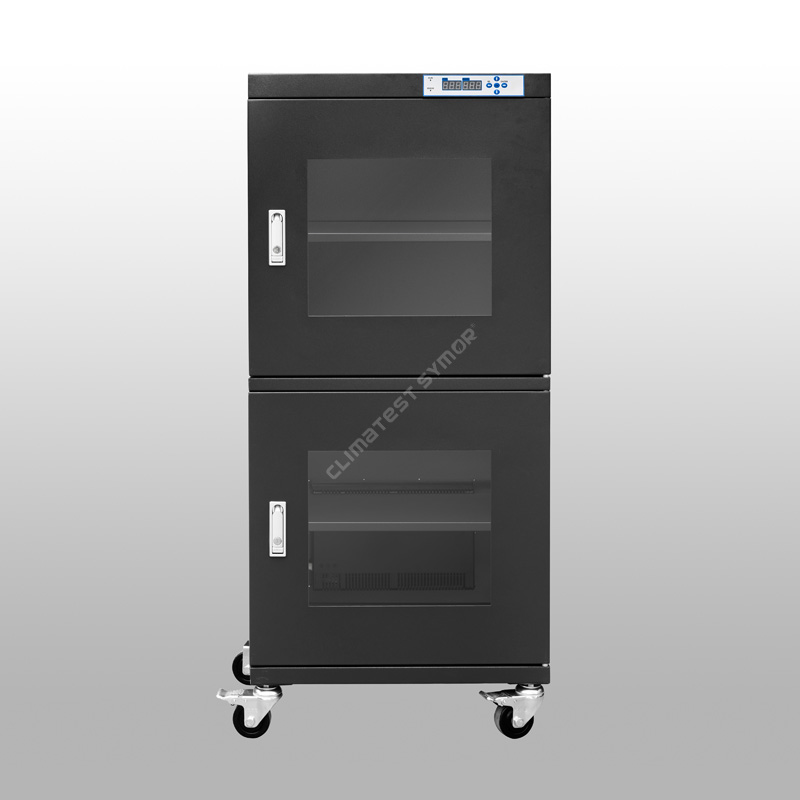

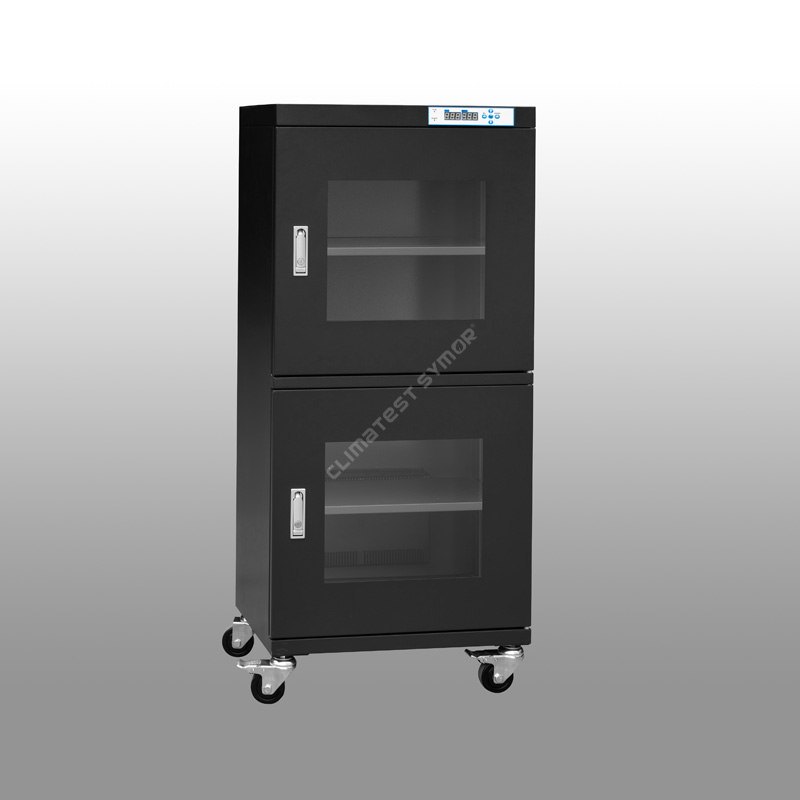

Model: TDU540BFD
Objem: 540L
vlhkosť:<3%RH Automatic
Doba zotavenia: Max. 30 minút po otvorení dverí 30 sekúnd a potom zatvorení. (Okolitá teplota 25 °C 60 % RH)
Police: 3ks
Farba: tmavo modrá, ESD bezpečná
Vnútorný rozmer: Š596*H682*V1298 MM
Vonkajší rozmer: Š598*H710*V1465 MM
Popis
Suché skrinky na skladovanie PCB sa používajú na skladovanie elektronických komponentov, v prostredí s ultranízkou vlhkosťou môže vlhkosť spĺňať <3% RH automaticky, so super rýchlou rýchlosťou odvlhčovania, Climatest Symor® Suché skrine na skladovanie PCB sú schválené CE, záruka je dva roky s doživotnou bezplatnou podporou. Suché skrine na skladovanie PCB využívajú najpokročilejšiu techniku kontroly vlhkosti, s najnovším dizajnom, stroj sa ľahko obsluhuje a udržiava, nie je potrebná inštalácia, stačí zapojiť a hrať.
Špecifikácia
Režim# s F: funkcia ESD, tmavomodrá farba. Režim # bez F: Žiadna funkcia ESD, biela farba
Model |
Kapacita |
Vnútorný rozmer (Š×H×V,mm) |
Vonkajší rozmer (Š×H×V,mm) |
Priemerný výkon (W) |
Hrubá hmotnosť (KG) |
Max. Záťaž/polica (KG) |
TDU320BD |
320 l |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320BFD |
320 l |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435BD |
435 l |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435BFD |
435 l |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540BD |
540 l |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540BFD |
540 l |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718BD |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718BFD |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870BD |
870 l |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870BFD |
870 l |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436BD-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436BFD-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436BD-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436BFD-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Funkcia
· Prijíma originálny dovážaný snímač vlhkosti a teploty zo Švajčiarska.
-To zaisťuje vysokú presnosť pri používaní, Climatest Symor® Suché skrinky na ukladanie dosiek plošných spojov majú pamäťovú funkciu, po výpadku napájania nie je potrebné opätovné nastavenie.
· Vyrobené z pozinkovanej ocele s hrúbkou 1,2 mm, s náterom USA DuPont ESD.
-Design zosilnenej konštrukcie, výborná nosnosť, povrchová úprava 18 lakovacími procesmi, hodnota statickej odolnosti spĺňa 106 -108Ω, tiež so silnou odolnosťou proti korózii.
· 3,2 mm vysokointenzívne tvrdené sklo pre lepšie pozorovanie.
- Plochý lisovací zámok zinkovej zliatiny, s dokonalou vzduchotesnosťou a funkciou ochrany proti krádeži, tento tesniaci výkon suchých skriniek PCB je vynikajúci.
· S funkciou pamäte nie je potrebné znovu nastavovať po výpadku napájania.
-Suché skrinky na skladovanie PCB si môžu automaticky zapamätať poslednú hodnotu nastavenia po vypnutí, nie je potrebné znova nastavovať.
· Výkonná suchá jednotka s plánovanou životnosťou +15 rokov.
- Suché skrine na skladovanie PCB využívajú suchú jednotku s molekulovým sitom 4A, najpokročilejšiu techniku, možno ju automaticky regenerovať, nie je potrebná výmena.
·Univerzálne kolieska inštalované v spodnej časti, bezpečné proti ESD.
- Vystužené PU kolieska sú inštalované na spodnej časti suchých skriniek na uloženie DPS, predné dve s brzdami pre ľahký pohyb a zastavenie.
Aká je aplikácia Climatest Symor® Suché skrine na uskladnenie PCB, suché skrine s nízkou vlhkosťou, suché skrine proti ESD?
Climatest Symor® Suché skrine na skladovanie PCB, suché skrine s nízkou vlhkosťou, suché skrine ESD sú najekonomickejšie modely a využívajú najnovšiu technológiu na efektívne udržiavanie prostredia s nízkou vlhkosťou, skrine sú špeciálne navrhnuté na ukladanie komponentov SMT, zariadení na povrchovú montáž, PCB / PCBA, IC obaly, optické šošovky, optické vlákna, čím sa dosiahne kontrola vlhkosti, prevencia plesní, oxidácie, hrdze, absorpcia stopovej vlhkosti.

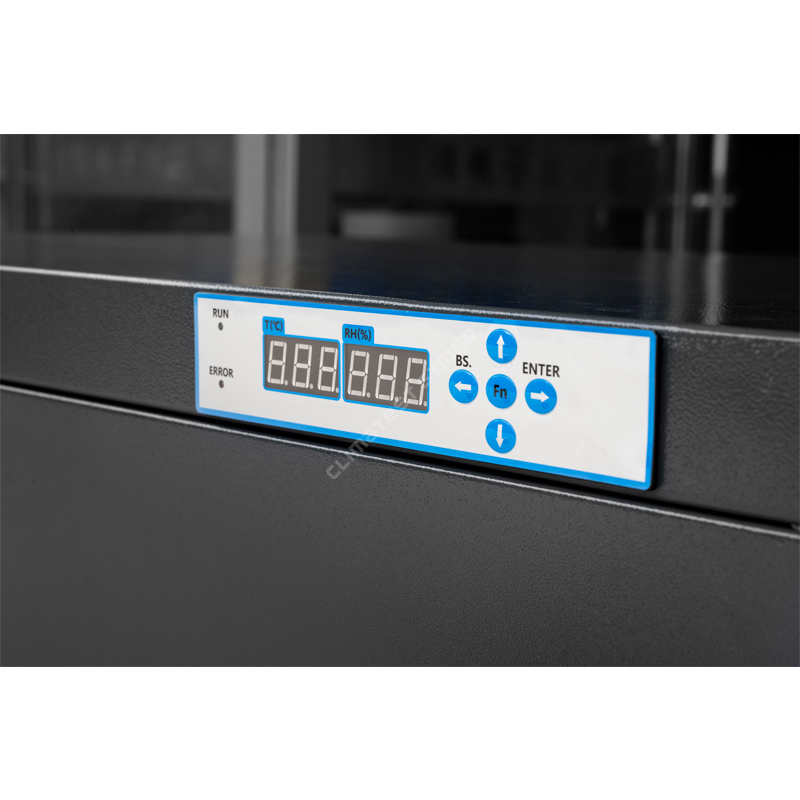

Climatest Symor® Suché skrinky na skladovanie dosiek plošných spojov sú vyrobené tak, aby vyhovovali štandardu JEDEC-STD-033, suché skrinky s nízkou vlhkosťou sú dostupné v rôznych veľkostiach podľa výberu zákazníkov, dodávajú sa s výškovo nastaviteľnými policami, kolieskami s brzdami, inteligentným LED ovládačom a pripomenutím kalibrácie regulovanej ISO Všetky naše ESD suché skrine sú antistatické a tesniaci výkon je vynikajúci.
Počas SMT pretavenia, ak je vlhkosť prostredia v dielni vysoká, vlhkosť prenikne do elektronických komponentov, ako sú BGA (guľové mriežkové polia) a zariadenia s jemným rozstupom, vlhkosť preniknutá dovnútra sa roztiahne, čo spôsobí mikrotrhlinky, poškodenie je neviditeľné. , ale v niektorých prípadoch sa trhliny rozšíria na povrch komponentov, samozrejmou situáciou je napučiavanie a zrútenie komponentov, tiež známe ako pukance, čo spôsobí údržbu a dokonca aj plytvanie zostavy. neviditeľné, potenciálne problémy sú začlenené do trhu.
Poškodenie vlhkosti sa stalo jedným z hlavných faktorov kontroly kvality výrobkov, elektronické výrobky vyžadujú nižšiu vlhkosť vo výrobnom a skladovacom prostredí. Climatest Symor® Suché skrinky na uskladnenie PCB vám pomôžu vyriešiť túto bolesť hlavy a výrazne predĺžiť životnosť elektronických komponentov, Climatest Symor® poskytuje <5%RH,<10%RH podľa úrovne MSD regulovanej v norme IPC.
Normálne skladovanie |
Proces preformátovania |
||
|
|
|
|
Vlhkosť z okolia preniká do obalov. |
Počas zahrievania sa zvyšuje tlak vodnej pary, ktorá oddeľuje matricu a živicu. |
Vodná para sa pri zahrievaní ďalej rozširuje a vyfukuje balíčky. |
Vodná para obaly rozbije, čo spôsobí mikrotrhlinky. |
Ako Climateest Symor® práca na suchej jednotke?
Tradičné sušidlá sú spotrebný materiál, ktorý vždy potrebuje výmenu, a sú veľmi nepohodlné, Climatest Symor® Suché skrinky na skladovanie PCB, suché skrinky s nízkou vlhkosťou, suché skrinky ESD používajú molekulárne sito vo vnútri suchých jednotiek, molekulárne sito je najefektívnejším a ekologickým vysúšadlom, pri používaní sa dá regenerovať, nie je potrebná výmena.
Celý proces odvlhčovania je riadený mikropočítačom, keď je vlhkosť v interiéri vysoká, začne vlhkosť absorbovať; keď vlhkosť dosiahne nastavenú hodnotu, prestane absorbovať a potom vlhkosť vypustí von, je to automatické.
Rýchlosť odvlhčovania série <3%RH:
Pri okolitej teplote 25 °C, vlhkosti 60 % RH, otvorení dvierok na 30 sekúnd a ich zatvorení sa vlhkosť vráti na < 3 % RH do 30 minút, pozri nižšie uvedenú krivku:
Charakteristika suchých skríň na uskladnenie DPS, suchých skríň s nízkou vlhkosťou, suchých skríň proti ESD
1. Konštrukcia modulu: Suché skrinky na skladovanie PCB majú nezávislý dizajn modulu, od malých náhradných dielov až po regulátor teploty a vlhkosti, riadiaci systém a suché jednotky, každý modul je možné rýchlo vymeniť, jednoduchá údržba, čo výrazne zlepšuje efektivitu údržby.2 .Dizajn šetrný k životnému prostrediu: Najnovší dizajn modulu, suché skrinky na skladovanie PCB možno priamo upgradovať a staré systémové moduly je možné poslať späť do pôvodnej továrne. Stroj preto nikdy nebude zastaraný, taktiež neprodukuje znečistenie odpadom. Výkonná elektronická sušiaca skriňa je navrhnutá na dlhodobé používanie viac ako 15 rokov.3.Flexibilný dizajn: Pred kúpou si používatelia môžu pridať možnosti ukladania DPS suché skrine, ako je alarm nadmernej vlhkosti, záznamník údajov, alarm otvorených dverí, trojfarebné vežové svetlo, flexibilný dizajn ponúka zákazníkom efektívnejší výber.
Funkcia suchých skríň na uskladnenie DPS, suchých skríň s nízkou vlhkosťou, suchých skríň proti ESD
. Životnosť suchej jednotky +15 rokov. Minimálna spotreba energie, vlhkosť <3%RH. Super rýchla rýchlosť odvlhčovania. Po výpadku napájania suché jednotky naďalej absorbujú vlhkosť, vnútorná vlhkosť stúpne o menej ako 10-15% RH do 24 hodín, ak sa neotvoria dvere. . Automatická regulácia vlhkosti, žiadny spotrebný materiál, nie je potrebná inštalácia, stačí zapojiť.. Úspora energie, nízka spotreba energie.. Dva roky záruka s doživotnou bezplatnou technickou podporou.
Ďalšie podrobnosti o suchej skrini na skladovanie PCB nájdete na našej webovej stránke www.climatestsymor.com alebo priamo pošlite e-maily na adresu sales@climatestsymor.com, dostaneme vás späť v čo najkratšom čase, vítame vás na možnú spoluprácu.
