Suchý box na elektronické súčiastky

Popis

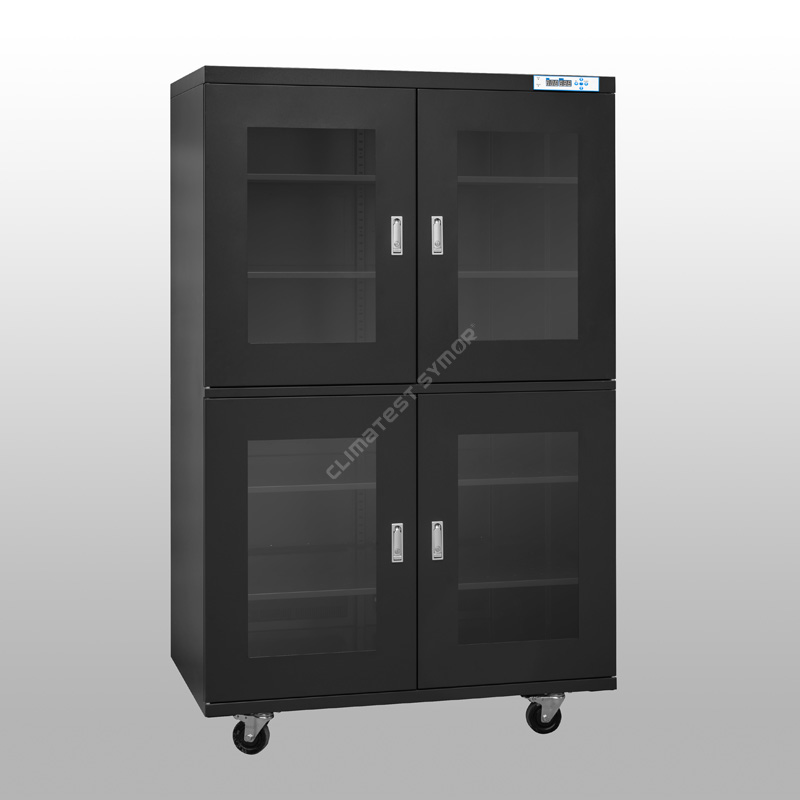

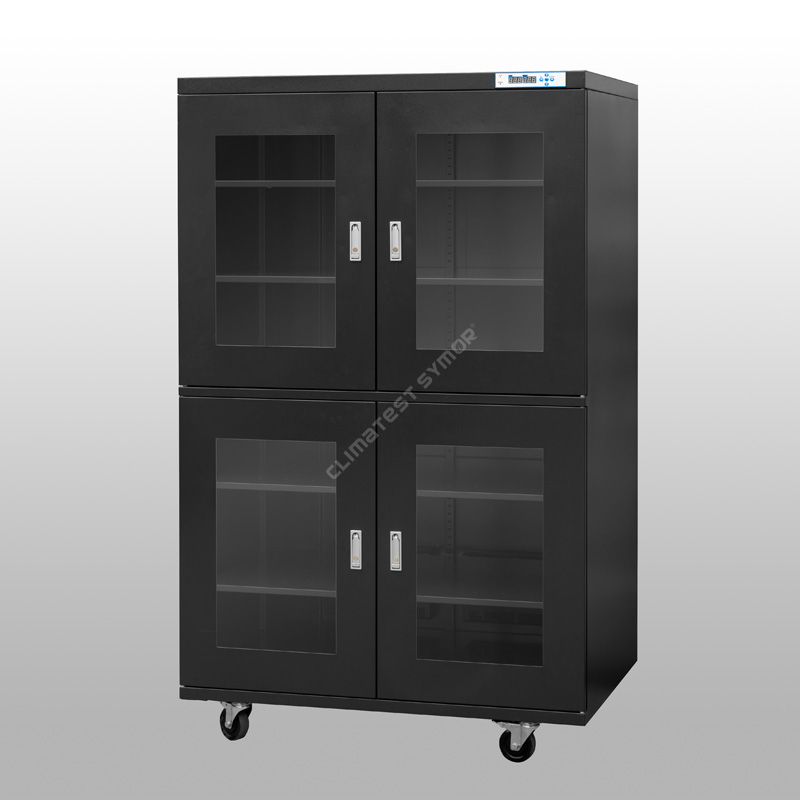

Climatest Symor® suchý box pre elektronické súčiastky poskytuje prostredie na skladovanie s ultranízkou vlhkosťou < 5% RH, je navrhnutý na skladovanie komponentov citlivých na vlhkosť, podľa normy IPC/JEDEC J-STD-033, problémy s pukancami a mikrotrhlinami v procese pretavenia sú efektívne usadil sa v tejto suchej krabici..

Špecifikácia

Režim# s F: funkcia ESD, tmavomodrá farba.
Režim # bez F: Žiadna funkcia ESD, biela farba

Funkcia

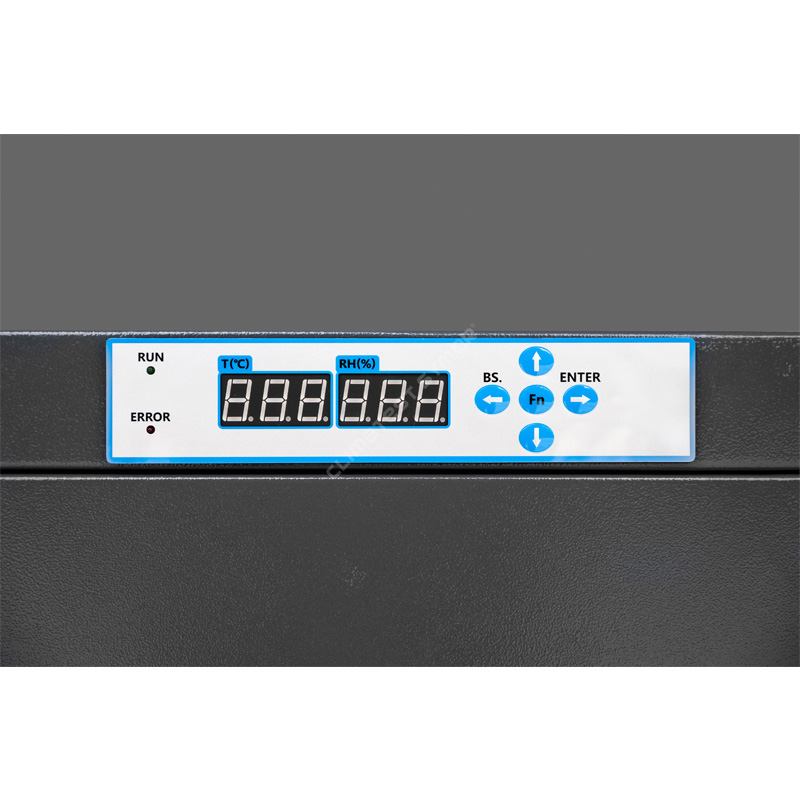

· Prijíma originálny dovážaný snímač vlhkosti a teploty zo Švajčiarska.

-To zaisťuje vysokú presnosť pri používaní, tento suchý box pre elektronické komponenty má pamäťovú funkciu, nie je potrebné znovu nastavovať po výpadku napájania.

· Vyrobené z pozinkovanej ocele s hrúbkou 1,2 mm, s náterom USA DuPont ESD.

-Design zosilnenej konštrukcie, výborná nosnosť, povrchová úprava 18 lakovacími procesmi, hodnota statickej odolnosti spĺňa 10⁶ -10⁸Ω, tiež so silnou odolnosťou proti korózii.

· 3,2 mm vysokointenzívne tvrdené sklo pre lepšie pozorovanie.

- Plochý lisovací zámok zinkovej zliatiny, s dokonalou vzduchotesnosťou a funkciou ochrany proti krádeži, tento suchý box na tesnenie elektronických komponentov je vynikajúci.

· S funkciou pamäte nie je potrebné znovu nastavovať po výpadku napájania.

-Suchá skrinka pre elektronické komponenty si dokáže po vypnutí automaticky zapamätať poslednú hodnotu nastavenia, nie je potrebné ju znova nastavovať.

· Výkonná suchá jednotka s plánovanou životnosťou +15 rokov.

- Suchá skrinka pre elektronické komponenty využíva suchú jednotku s molekulovým sitom 4A, najpokročilejšiu techniku, môže sa automaticky regenerovať, nie je potrebná výmena.

·Univerzálne kolieska inštalované v spodnej časti, bezpečné proti ESD.

- Zosilnené PU kolieska sú inštalované na spodnej časti suchého boxu pre elektronické komponenty, predné dve s brzdami pre ľahký pohyb a zastavenie.

Definícia Climatest Symor® suchá skrinka na elektronické súčiastky?

Climatest Symor® suchý box pre elektronické komponenty, nazývaný aj ESD suchý sklad, je kryt s elektronickou reguláciou vlhkosti, ktorý automaticky udržiava stabilnú hodnotu relatívnej vlhkosti (RH), suchý box pre elektronické komponenty sa dodáva v rôznych veľkostiach a tvaroch, dokáže udržiavať <5 Prostredie s nízkou vlhkosťou %RH spoľahlivo, s precíznou reguláciou RH, ale vyžaduje konštantné napájanie.

Ako suchá skriňa elektronických komponentov ovplyvňuje výrobu SMT?

Komponenty MSL, ako sú IC, BGA, PCB, sú veľmi citlivé na vlhkosť, tieto komponenty majú prísne požiadavky na skladovacie prostredie, na rozdiel od civilných suchých boxov odolných voči vlhkosti môže suchý box pre elektronické komponenty dosiahnuť veľmi nízku hodnotu vlhkosti, rýchlosť odvlhčovania a obnovy je super rýchla, celé skrine sú bezpečné proti ESD.
Počas procesu pretavenia preniká stopová vlhkosť do obalov IC, tlak vlhkosti stúpa v dôsledku zahrievania, absorbovaná vlhkosť rýchlo expanduje vo vnútri, čo vedie k neviditeľným poškodeniam, ako je zlyhanie kabeláže, pukance a mikrotrhlinky, dokonca aj praskanie na povrchu. defekty nie je ľahké vidieť v počiatočnom štádiu, ale tieto neviditeľné potenciálne problémy vstupujú na trh, potom sa produkty fakulty vracajú a nasledujú sťažnosti.

suchý box pre elektronické súčiastky si môže udržiavať <5% RH, čo účinne eliminuje riziká porúch vyplývajúcich z nesprávneho skladovania počas procesu montáže. Norma IPC/JEDEC J-STD-033 špecifikuje „Štandard pre manipuláciu, balenie, prepravu a používanie vlhkosti/ Reflow Sensitive Surface Mount Devices.â, vyžaduje skladovanie s nízkou vlhkosťou pre komponenty citlivé na vlhkosť.

Prečo potrebujete suchú skrinku pre elektronické súčiastky na ukladanie SMD?

Zariadenia MSD sú vo všeobecnosti integrované obvody, zložené z rôznych komponentov, tieto komponenty sú zostavené pomocou pasty, čo nevyhnutne spôsobuje medzery medzi komponentmi, medzery sú hlavným faktorom vlhkosti MSD, vlhkosť prenikne a postupne do SMD, keď prienik dosiahne do určitej miery SMD zvlhne a zlyhá.
Skladovanie MSD s nízkou vlhkosťou, jeho cieľom je kontrolovať životnosť dielne SMD, suchý box pre elektronické komponenty poskytuje efektívne riešenie skladovania, suchý box pre výkon elektronických komponentov určuje efekt úložiska SMD, profesionálny suchý box pre elektronické komponenty by mal dosiahnuť nízku vlhkosť, antistatický a funkcie rýchleho odvlhčovania.
Úroveň SMD určuje požadovanú úroveň vlhkosti. V súčasnej úrovni SMD je bežne používaná vlhkosť skladovania 20 %, 10 % a 5 % RH.
Climatest Symor® suchá skrinka pre elektronické súčiastky prijme Švajčiarsko dovážané tepl. & RH senzor, chyba je +/-2% RH, s vysokou presnosťou a vysokou stabilitou, vlhkosť je nastaviteľná, vzduchotesnosť je vynikajúca.

suchý box na aplikáciu elektronických komponentov

suchý box pre elektronické súčiastky sú nevyhnutné v priemysle výroby elektroniky/polovodičov, je to OPTIMÁLNE úložné riešenie pre:
â» Montáž PCB, IC čipy, LED, SMD, SMT, pásky a kotúče, dosky plošných spojov (PWB), polyamidová fólia, podávače.
â» Kondenzátory, keramické diely, konektory, spínače, zváracie lišty.
â» Komponenty MSL, ktoré boli čiastočne zmontované.
â» Materiály absorbujúce vlhkosť, ako je epoxid, živice, lepidlá.

Navyše, čisté priestory majú veľmi prísne hygienické požiadavky, štandardné modely sa nezhodujú, Climatest Symor® dodáva aj nerezové (SS) suché skrine a nerezové (SS) dusíkové skrine, obe sú prispôsobené podľa špecifických požiadaviek zákazníkov.

Rýchlosť odvlhčovania série <5%RH:

Otvorte dvierka na 30 sekúnd a potom ich zatvorte, vlhkosť sa obnoví na <5 % RH do 30 minút, pozri nižšie uvedenú krivku: (Okolitá teplota 25 °C, vlhkosť 60 % RH)

AKÉ SÚ BEŽNÉ METÓDY USKLADNENIA ELEKTRONICKÝCH KOMPONENTOV?

1. Vaky proti vlhkosti
âSpôsob: Komponenty citlivé na vlhkosť sú zabalené v zapečatených vrecúškach s bariérou proti vlhkosti, s vysušovadlami a kartou indikátora vlhkosti (HIC) vo vnútri, používatelia identifikujú okolitú vlhkosť v uzavretých obaloch kontrolou zmeny farby bodiek na aute.
âNevýhoda: Vrecká na bariéru proti vlhkosti + autá indikátorov vlhkosti + sušidlá + manuálna práca = spotrebný materiál, riziko úniku, vysoké náklady.

2.Dusíkové skrine
âSpôsob: Komponenty citlivé na vlhkosť sa skladujú v skriniach na čistenie dusíkom alebo stlačeného vzduchu, aby sa vyhovelo skladovaniu pri nízkej vlhkosti
âNevýhoda: Plnenie dusíkom = nepretržitá spotreba N2, vysoká ko

3.Elektronické suché skrine
âSpôsob: Komponenty citlivé na vlhkosť sú umiestnené v elektronickej suchej skrini, stačí zapojiť, stroj bude automaticky fungovať a dosiahne veľmi nízku vlhkosť.
â Výhody: Žiadny spotrebný materiál, žiadna ručná práca, žiadna spotreba dusíka, životné prostredie, je potrebná len malá elektrina.

Poskytujeme suché boxy pre riešenia elektronických komponentov pre nižšie uvedené odvetvia:

Výhody suchého boxu pre elektronické súčiastky

Viac podrobností o suchom boxe pre elektronické komponenty nájdete na našej webovej stránke www.climatestsymor.com alebo priamo pošlite e-maily na adresu sales@climatestsymor.com, vrátime sa vám v čo najkratšom čase, vitajte pre prípadnú spoluprácu.
