Climatest Symor® je výrobca a dodávateľ vysokoteplotných testovacích komôr s vysokou vlhkosťou v Číne, ako popredná továreň na testovanie prostredia je naša testovacia komora na meranie teploty vlhkosti schopná splniť rôzne testovacie požiadavky s teplotou v rozmedzí od -70 ℃ do 150 ℃ a vlhkosť od 20 % RH do 98 % RH. Nájdite si tú svoju ešte dnes!

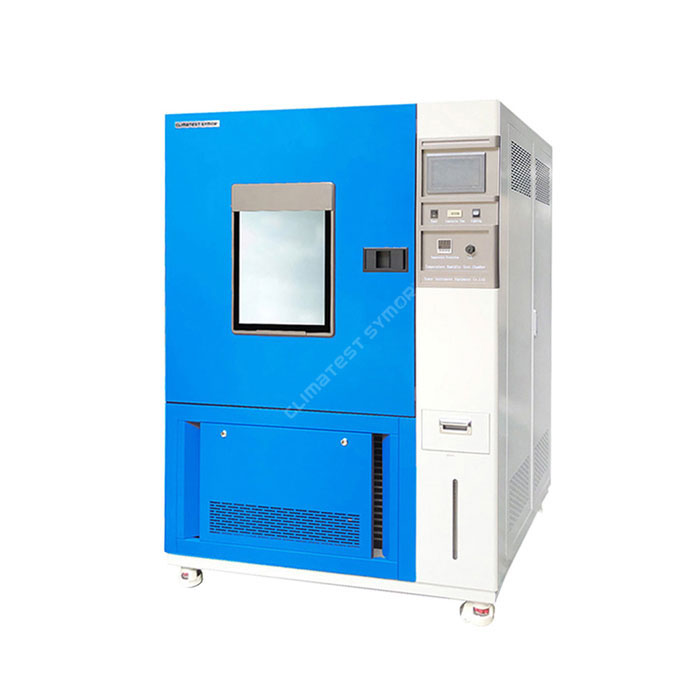

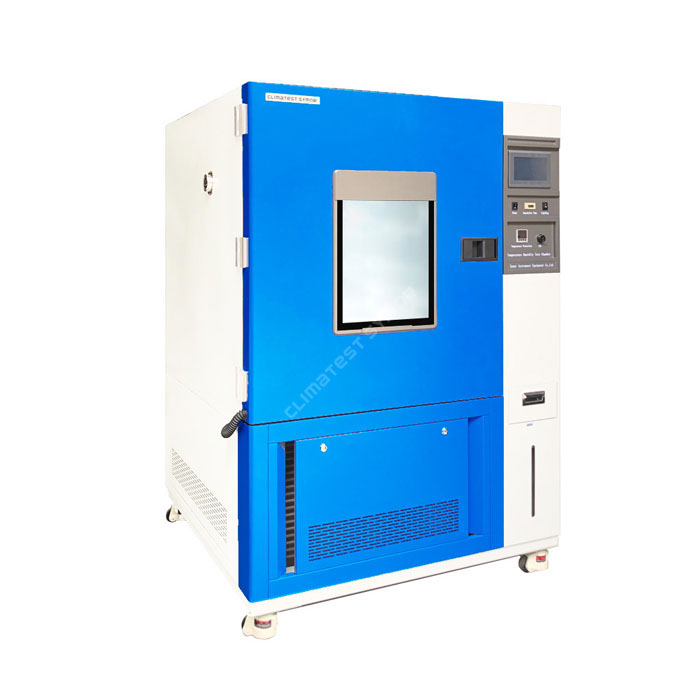

Model: TGDJS-250
Kapacita: 250L

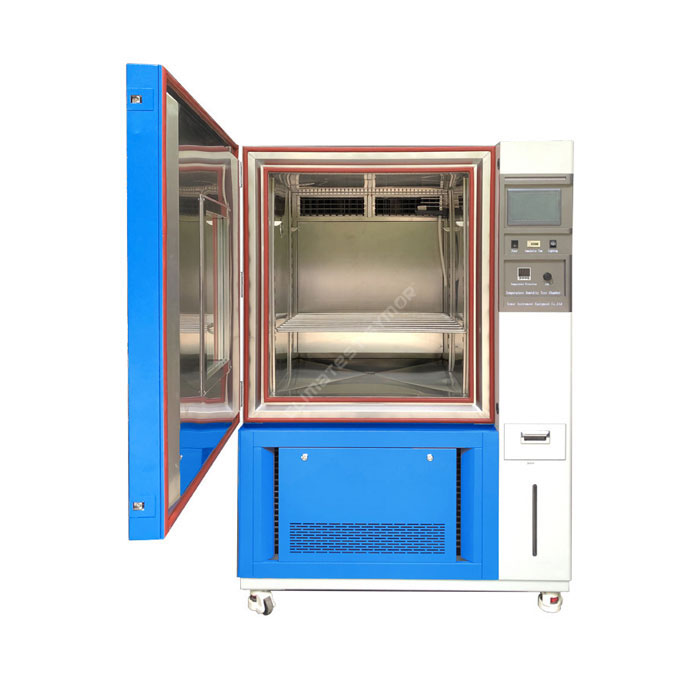

Polica: 2 ks
Farba: Modrá
Vnútorný rozmer: 600×500×810 mm
Vonkajší rozmer: 1120×1100×2010 mm
Vysokoteplotná testovacia komora s vysokou vlhkosťou Climatest Symor® je navrhnutá tak, aby vykonávala testy spoľahlivosti pri vysokej nízkej teplote a vlhkosti. Environmentálna testovacia komora na testovanie teploty a vlhkosti vyhovuje kontrole kvality vo výrobných odvetviach, ako sú elektronické zariadenia, vozidlá, elektrické zariadenia, kov, obaly, chemikálie, stavebné materiály, batožina, lepiaca páska, tlač atď. Podrobnosti získate kliknutím na video nižšie:
Špecifikácia
Model |
TGDJS-50 |
TGDJS-100 |
TGDJS-150 |
TGDJS-250 |
TGDJS-500 |
TGDJS-800 |
TGDJS-1000 |
Vnútorný rozmer |
350 × 320 × 450 |
500 × 400 × 500 |
500 × 500 × 600 |
600 × 500 × 810 |
800 × 700 × 900 |
1 000 × 800 × 1 000 |
1 000 × 1 000 × 1 000 |
Vonkajší rozmer |
950×950×1400 |
1050×1030×1750 |
1050×1100×1850 |
1120×1100×2010 |
1350×1300×2200 |
1560×1410×2240 |
1560×1610×2240 |
Rozsah teplôt |
Model A: -20°C~+150°C Model B: -40°C~+150°C Model C: -70°C~+150°C |
||||||
Kolísanie teploty: ≤±0,5°C; Rovnomernosť teploty: ≤2°C |
|||||||
Rýchlosť vykurovania |
2,0 až 3,0 °C/min |
||||||
Rýchlosť chladenia |
0,7 až 1,0 °C/min |
||||||
Rozsah vlhkosti |
20% ~ 98% R.H (5%RH, 10%RH tiež k dispozícii) |
||||||
Predpätie vlhkosti |
+2/-3 % R.H |
||||||
Materiál interiéru |
Antikorózna brúsená nehrdzavejúca oceľ SUS#304 |
||||||
Vonkajší materiál |
Oceľový plech valcovaný za studena s elektrostatickým nástrekom |
||||||
Izolácia |
Superjemná sklená vata / polyuretánová pena |
||||||
Ovládač |
7” programovateľný LCD ovládač s dotykovou obrazovkou |
||||||
Obehový systém |
Motory odolné voči vysokým teplotám, jednocyklový ventilátor s dlhou osou a viaclistový typ odstredivky z nehrdzavejúcej ocele |
||||||
Zvlhčovanie |
Zvlhčovanie v plytkej drážke, režim parného zvlhčovania, automatický prívod vody s alarmom nedostatku vody |
||||||
Odvlhčovanie |
Chladiaci režim odvlhčovania |
||||||
Vykurovací systém |
NiCr ohrievač, nezávislý systém |
||||||
Chladenie |
Francúzsko Hermetické kompresory "TECUMSEH", režim chladenia jednotky/režim dvojitého chladenia (chladenie vzduchom) |
||||||
Ochranné zariadenia |
Ochrana proti úniku a výpadku, pretlak kompresora, prehriatie, nadprúdová ochrana, poistka proti preťaženiu, alarm zvukového signálu, alarm nedostatku vody |
||||||
Zdroj |
220V·50HZ/60HZ, 380V 50HZ/60HZ |
Bezpečnostná ochrana:
· Nezávislý obmedzovač teploty: Nezávislé vypnutie a alarm na účely tepelnej ochrany počas testu.
· Chladiaci systém: Ochrana kompresora pred prehriatím, nadprúdom a pretlakom.
·Testovacia komora: Ochrana proti prehriatiu, prehriatiu ventilátora a motora, výpadok/reverzácia fázy, časovanie celého zariadenia.
·Ostatné: Ochrana proti úniku a výpadku prúdu, poistka proti preťaženiu, alarm zvukového signálu, ochrana proti úniku energie a ochrana proti preťaženiu.
Krivka teploty a vlhkosti:
Skúšobné komory s vysokou teplotou a vysokou vlhkosťou, environmentálne testovacie komory, klimatické komory, výrobca komôr na testovanie teplotnej vlhkosti-Climatest Symor®
Štruktúra testovacej komory pri vysokej teplote a vysokej vlhkosti
1.Štruktúra
Zadná strana pracovnej komory je vzduchové potrubie, horná časť vzduchového potrubia je výstup, spodná časť je výstup vratného vzduchu, vybavený motorom na prívod vzduchu s dlhým axiálnym prúdom, lopatkou odstredivého ventilátora, ohrievačom a chladiaci výparník vo vnútri.
Okrem pracovnej komory je to ovládací panel, komora teploty a vlhkosti využíva programovateľný LCD ovládač s dotykovou obrazovkou pre jednoduchú obsluhu.
Výhody programovateľného ovládača:
·7 palcový japonský programovateľný dotykový ovládač
·Nastavte bod teploty v režime pevnej hodnoty alebo v režime programov
· Nastavená hodnota teploty a zobrazenie teplotnej krivky v reálnom čase ·100 skupinový program s 999 segmentovou pamäťou; každý segment 99 hodín 59 min
·Testovacie údaje je možné stiahnuť podľa potreby cez rozhranie RS232
Ľavá strana ovládacieho panela je elektrická skriňa, všetky hlavné elektrické komponenty sú Schneider a ďalšie známe značky.
Testovací otvor (káblový prístupový port): φ50 mm olovený otvor sa nachádza na pravej strane komory so zosilnenou zátkou z mäkkej gumy a krytom.

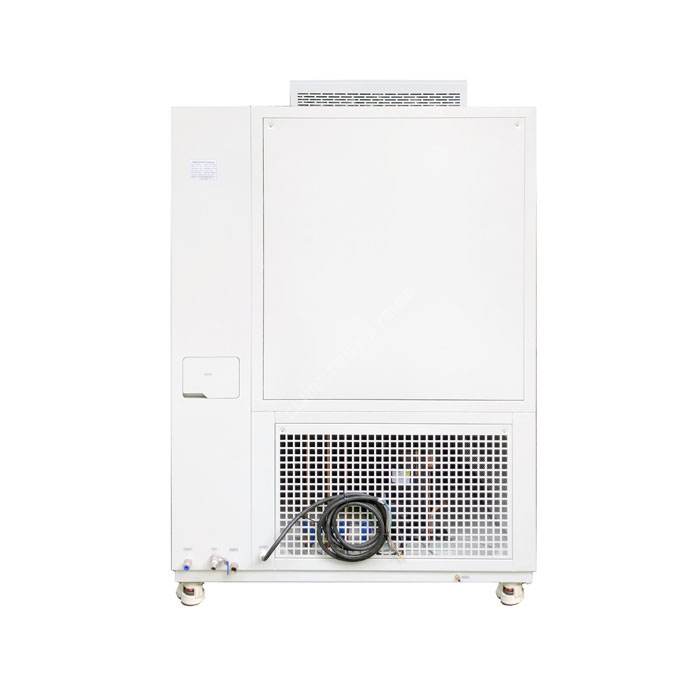

Spodná časť je chladiaci systém, zahŕňa chladiace potrubia, kompresory, výparník, motor/ventilátory a nádrž na vodu.

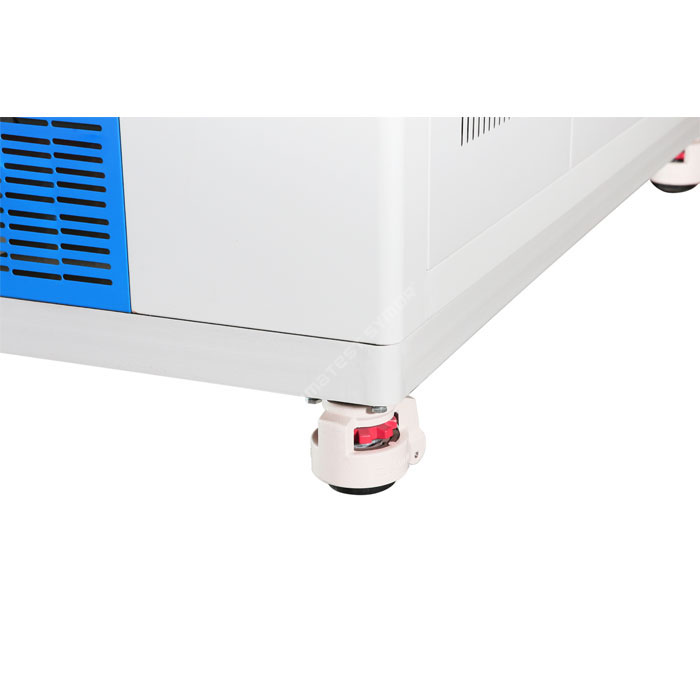

Spodná časť sú kvalitné vysoko odolné PU kolieska s brzdou.
2.Vykurovací a chladiaci systém
Vysokoteplotná testovacia komora s vysokou vlhkosťou alebo cyklická komora s klimatickou teplotou vlhkosti využíva nútenú konvekciu vzduchu na vykonávanie testov vykurovania a chladenia.
Na realizáciu regulácie teploty vlhkosti by mala byť testovacia komora schopná vykonávať dve funkcie: ohrev a chladenie, rovnomerná teplota musí byť tiež rovnomerne rozložená vo vnútri testovacej oblasti, Climatest Symor® umožňuje dosiahnuť vysoký stupeň rovnomernosti teploty v celú testovaciu oblasť.
Vysokoteplotná testovacia komora s vysokou vlhkosťou využíva mechanický chladiaci systém a mechanický vykurovací systém na vykonávanie testov produktov:
Mechanický vykurovací systém pozostáva z elektrických vykurovacích prvkov umiestnených v blízkosti ventilačného systému tak, že ohriaty horúci vzduch je privádzaný do testovacej zóny z prívodu vzduchu, potom vychádza z výstupu vzduchu, zatiaľ čo v zadnej časti vzduchu sú umiestnené odstredivé ventilátory prívod, aby sa horúci vzduch vyfúkol, aby sa dosiahla lepšia rovnomernosť.
Mechanický chladiaci systém pozostáva zo systému uzavretého okruhu s nasledujúcimi hlavnými komponentmi:
·Ovládací ventil
· Kondenzátor
· Výparník
· Kompresor
Chladiaci systém v tepelnej testovacej komore je klasifikovaný ako jednostupňový a dvojstupňový, jednostupňový sa používa s teplotou -40 ℃ a vyššou a dvojstupňový (tiež nazývaný kaskádový systém) je s teplotou pod 40 ℃.
3. Systém zvlhčovania a odvlhčovania
Zvlhčovacia trubica: Nikel-chrómový ohrievač
Metóda zvlhčovania s plytkými drážkami
Spôsob ovládania zvlhčovača: Bezkontaktná modulácia šírky impulzov s rovnakou periódou, SSR (Solid State Relay)
Automatická kompenzácia hladiny vody a alarm nedostatku vody
Zásobovanie vodou využíva automatický zavlažovací systém, cirkulačný prívod vody spolu s vodným filtrom.
Aplikácia:
Vysokoteplotná testovacia komora s vysokou vlhkosťou, environmentálna klimatická testovacia komora 50L-1000L
Nová energetická komora s vysokou teplotou a vysokou vlhkosťou sa používa na testovanie výkonu autodielov v extrémnom prostredí, ako je chlad, teplo, vlhko a sucho, táto testovacia komora sa široko používa v elektronike, elektrických spotrebičoch, komunikácii, automobiloch, plastoch. produkty, chemikálie, letectvo a ďalšie.
Nové energetické vozidlá, známe aj ako vozidlá na alternatívne palivá, zaznamenajú prudký rast od roku 2021. Ide o strategické opatrenie na riešenie klimatických zmien a podporu zeleného rozvoja. Testovanie environmentálnej spoľahlivosti sa však stáva nevyhnutným v procese výskumu a vývoja pred hromadnou výrobou nového energetického vozidla, nižšie sú bežné klimatické testy:
1.ECU |
Test nízkej teploty, test konštantnej teploty, test nabíjania mrazom |
2.Snímače vozidla |
Test tepelného cyklu substrátu, test teploty po spájkovaní |
3.LED |
Skúška tvrdnutia po lisovaní živice, odolnosť proti vlhkosti |
4. Batéria |
Test nabíjania a vybíjania, test starnutia |
5.CCD |
Detekcia obrazovky, test teploty vlhkosti, zrýchlený test, test tepelného šoku |
6.Napájacie zariadenie |
Test teplotného cyklu, skladovanie pri vysokej teplote, test dynamického starnutia |
7.Malý motor |
Test cyklu teploty a vlhkosti |
8.Navigačné zariadenie |
Detekcia obrazovky |
Čo získate, ak si zakúpite vysokoteplotnú testovaciu komoru s vysokou vlhkosťou Climatest Symor®?
· Rôzne veľkosti, rôzne klimatické podmienky, rôzne aplikácie sú integrované vo vysokoteplotnej testovacej komore s vysokou vlhkosťou Climatest Symor®, teplota od -70 °C do +180 °C a relatívna vlhkosť až 98 % RH.
·Climatest Symor® ovláda základnú technológiu výroby environmentálnych testovacích komôr s jedinečnou metódou na vytvorenie homogénnych teplotných podmienok pre celú testovaciu komoru.
· Spoľahlivý servis a podpora: Climatest Symor® zaisťuje, že naši zákazníci dostanú rýchly servis a podporu pre ich stroje, poskytujeme online podporu, servisnú horúcu linku a video sprievodcu.
·Možnosti a príslušenstvo na výber: Každá klimatická testovacia komora Climatest Symor® s kontrolovanou teplotou a vlhkosťou má široký výber možností a príslušenstva, takže je možné prispôsobiť špecifické potreby zákazníkov.
Testovací limit vysokoteplotnej testovacej komory s vysokou vlhkosťou Climatest Symor®
Používanie tohto testovacieho zariadenia je zakázané:
.Skúšanie alebo skladovanie horľavých, výbušných, prchavých materiálov
.Skúšanie alebo skladovanie vzoriek korozívnych látok
.Testovanie alebo skladovanie biologických vzoriek
.Testovanie alebo skladovanie vzoriek zo zdrojov silného elektromagnetického žiarenia
Balenie a preprava testovacej komory s vysokou teplotou a vysokou vlhkosťou
Prvý krok: Zabaľte tenkú fóliu na celú teplotnú testovaciu komoru pre vodotesné a prachotesné účely.
Druhý krok: Pevne naviažte bublinkovú penu na teplotnú testovaciu komoru a potom stroj zakryte veľkým plastovým vreckom.
Tretí krok: Vložte teplotnú testovaciu komoru do vystuženého polywoodového puzdra s paletou na dne.
Balenie je dostatočne pevné, aby vydržalo hrboľatú námornú a železničnú prepravu a zaistilo bezpečné doručenie produktu zákazníkom.
Skúšobná komora s vysokou teplotou a vysokou vlhkosťou sa bežne dodáva námornou, cestnou a železničnou dopravou, Climatest Symor® pomáha pri rezervácii pre zákazníkov a plne pomáha zákazníkom pri špecifických prepravných požiadavkách, k dispozícii sú rôzne incoterms, ako EXW, FOB, CIF, DDU a DDP .
Miesto inštalácie testovacej komory s vysokou teplotou a vysokou vlhkosťou
Dobrá ventilácia vzduchu |
Ako je znázornené vpravo |
|
Rovná podlaha |
A: ≥ 60 cm |
|
Žiadne prudké vibrácie |
B: ≥60 cm |
|
Žiadne elektromagnetické |
C: ≥120 cm |
|
Žiadne horľavé a výbušné materiály |
Pozor: sklon by nemal presiahnuť 15°C |
