Climatest Symor® je výrobca, dodávateľ a továreň komôr na reguláciu teploty vlhkosti v Číne, ako dôveryhodný podnik na výrobu environmentálnych klimatických komôr, Climatest Symor® poskytuje ekonomické riešenia pre rôzne testovacie požiadavky a dodáva štandardné aj prispôsobené klimatické komory podľa vášho výberu.

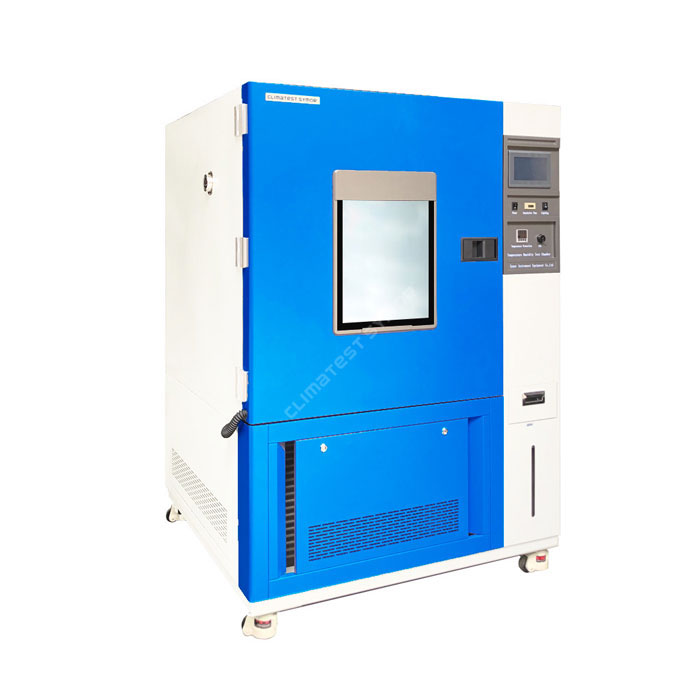

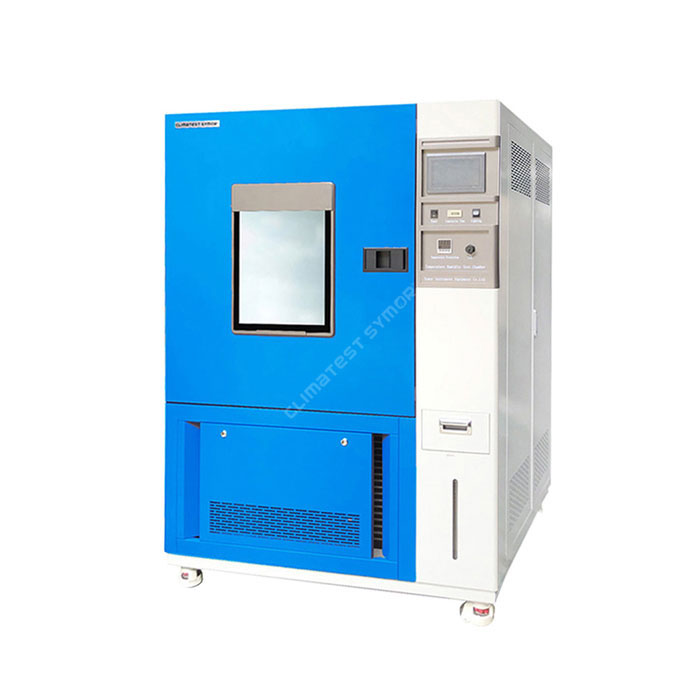

Model: TGDJS-500
Kapacita: 500L
Polica: 2 ks
Farba: Modrá
Vnútorný rozmer: 800×700×900 mm
Vonkajší rozmer: 1350×1300×2200 mm
Komory na kontrolu teploty a vlhkosti Climatest Symor® poskytujú testy spoľahlivosti pri vysokej nízkej teplote a vlhkosti. Environmentálne testovacie komory na testovanie teploty a vlhkosti vyhovujú kontrole kvality vo výrobných odvetviach, ako sú elektronické zariadenia, vozidlá, elektrické zariadenia, kov, obaly, chemikálie, stavebné materiály, plasty, lepiace pásky, tlač a iné. Podrobnosti sa dozviete po kliknutí na video nižšie:
Špecifikácia
Model |
TGDJS-50 |
TGDJS-100 |
TGDJS-150 |
TGDJS-250 |
TGDJS-500 |
TGDJS-800 |
TGDJS-1000 |
Vnútorný rozmer |
350 × 320 × 450 |
500 × 400 × 500 |
500 × 500 × 600 |
600 × 500 × 810 |
800 × 700 × 900 |
1 000 × 800 × 1 000 |
1 000 × 1 000 × 1 000 |
Vonkajší rozmer |
950×950×1400 |
1050×1030×1750 |
1050×1100×1850 |
1120×1100×2010 |
1350×1300×2200 |
1560×1410×2240 |
1560×1610×2240 |
Rozsah teplôt |
Model A: -20°C~+150°C Model B: -40°C~+150°C Model C: -70°C~+150°C |
||||||
Kolísanie teploty: ≤±0,5°C; Rovnomernosť teploty: ≤2°C |
|||||||
Rýchlosť vykurovania |
2,0 až 3,0 °C/min |
||||||
Rýchlosť chladenia |
0,7 až 1,0 °C/min |
||||||
Rozsah vlhkosti |
20% ~ 98% R.H (5%RH, 10%RH tiež k dispozícii) |
||||||
Predpätie vlhkosti |
+2/-3 % R.H |
||||||
Materiál interiéru |
Antikorózna brúsená nehrdzavejúca oceľ SUS#304 |
||||||
Vonkajší materiál |
Oceľový plech valcovaný za studena s elektrostatickým nástrekom |
||||||
Izolácia |
Superjemná sklená vata / polyuretánová pena |
||||||
Ovládač |
7” programovateľný LCD ovládač s dotykovou obrazovkou |
||||||
Obehový systém |
Motory odolné voči vysokým teplotám, jednocyklový ventilátor s dlhou osou a viaclistový typ odstredivky z nehrdzavejúcej ocele |
||||||
Zvlhčovanie |
Zvlhčovanie v plytkej drážke, režim parného zvlhčovania, automatický prívod vody s alarmom nedostatku vody |
||||||
Odvlhčovanie |
Chladiaci režim odvlhčovania |
||||||
Vykurovací systém |
NiCr ohrievač, nezávislý systém |
||||||
Chladenie |
Francúzsko Hermetické kompresory "TECUMSEH", režim chladenia jednotky/režim dvojitého chladenia (chladenie vzduchom) |
||||||
Ochranné zariadenia |
Ochrana proti úniku a výpadku, pretlak kompresora, prehriatie, nadprúdová ochrana, poistka proti preťaženiu, alarm zvukového signálu, alarm nedostatku vody |
||||||
Zdroj |
220V·50HZ/60HZ, 380V 50HZ/60HZ |
Bezpečnostná ochrana:
· Nezávislý obmedzovač teploty: Nezávislé vypnutie a alarm na účely tepelnej ochrany počas testu.
· Chladiaci systém: Ochrana kompresora pred prehriatím, nadprúdom a pretlakom.
·Testovacia komora: Ochrana proti prehriatiu, prehriatiu ventilátora a motora, výpadok/reverzácia fázy, časovanie celého zariadenia.
·Ostatné: Ochrana proti úniku a výpadku prúdu, poistka proti preťaženiu, alarm zvukového signálu, ochrana proti úniku prúdu a ochrana proti preťaženiu.
Krivka teploty a vlhkosti:
Komory na kontrolu vlhkosti, komory na testovanie prostredia, komory na testovanie teploty, komory na testovanie vlhkosti
Štruktúra komôr na reguláciu teploty vlhkosti
1.Štruktúra

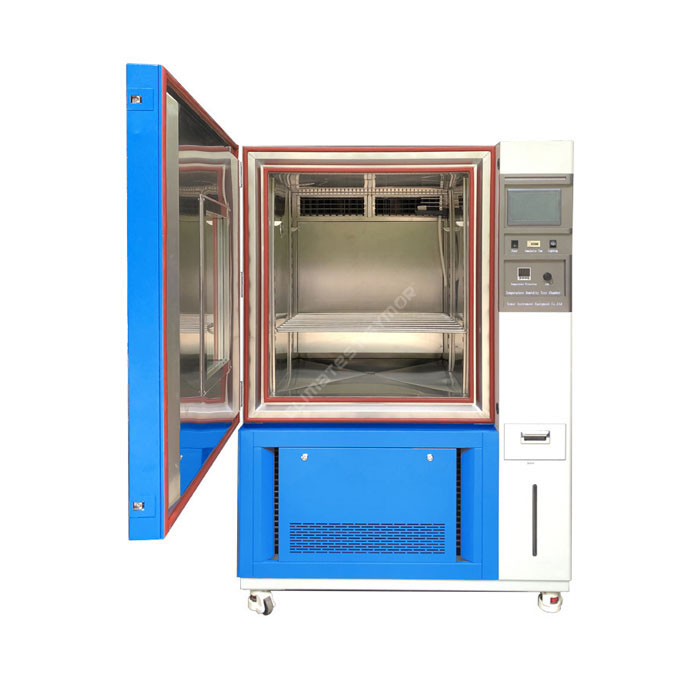

Zadná strana pracovnej komory je vzduchové potrubie, horná časť vzduchového potrubia je výstup, spodná časť je výstup vratného vzduchu, vybavený motorom na prívod vzduchu s dlhým axiálnym prúdom, lopatkou odstredivého ventilátora, ohrievačom a chladiaci výparník vo vnútri.
Okrem pracovnej komory je to ovládací panel, komora teploty a vlhkosti využíva programovateľný LCD ovládač s dotykovou obrazovkou pre jednoduchú obsluhu.
Výhody programovateľného ovládača:
·7 palcový japonský programovateľný dotykový ovládač
·Nastavte bod teploty v režime pevnej hodnoty alebo v režime programov
· Nastavená hodnota teploty a zobrazenie teplotnej krivky v reálnom čase ·100 skupinový program s 999 segmentovou pamäťou; každý segment 99 hodín 59 min
·Testovacie údaje je možné stiahnuť podľa potreby cez rozhranie RS232
Ľavá strana ovládacieho panela je elektrická skrinka, všetky hlavné elektrické komponenty sú Schneider a ďalšie známe značky.
Testovací otvor (káblový prístupový port): φ50 mm olovený otvor sa nachádza na pravej strane komory so zosilnenou zátkou z mäkkej gumy a krytom.

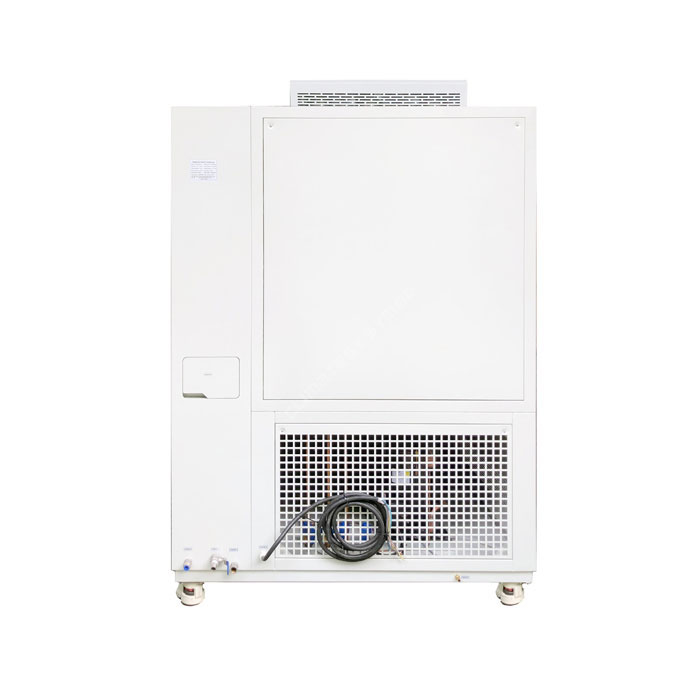

Spodná časť je chladiaci systém, zahŕňa chladiace potrubia, kompresory, výparník, motor/ventilátory a nádrž na vodu.

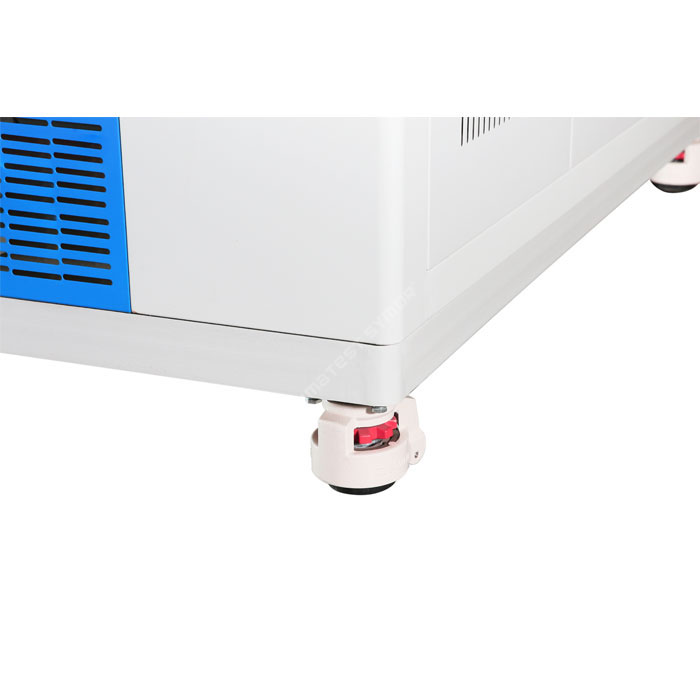

Spodná časť sú kvalitné vysoko odolné PU kolieska s brzdou.
2.Vykurovací a chladiaci systém
Komory na reguláciu vlhkosti pri vysokej teplote využívajú nútenú konvekciu vzduchu na vykonávanie testov vykurovania a chladenia.
Na realizáciu regulácie teploty vlhkosti by mala byť testovacia komora schopná vykonávať dve funkcie: ohrev a chladenie, rovnomerná teplota musí byť tiež rovnomerne rozložená vo vnútri testovacej oblasti, Climatest Symor® umožňuje dosiahnuť vysoký stupeň rovnomernosti teploty v celú testovaciu oblasť.
Komory na reguláciu vlhkosti pri vysokej teplote využívajú mechanický chladiaci systém a mechanický vykurovací systém na vykonávanie testov produktov:
Mechanický vykurovací systém pozostáva z elektrických vykurovacích prvkov umiestnených v blízkosti ventilačného systému tak, že ohriaty horúci vzduch je privádzaný do testovacej zóny z prívodu vzduchu, potom vychádza z výstupu vzduchu, zatiaľ čo v zadnej časti vzduchu sú umiestnené odstredivé ventilátory prívod, aby sa horúci vzduch vyfúkol, aby sa dosiahla lepšia rovnomernosť.
Mechanický chladiaci systém pozostáva zo systému uzavretého okruhu s nasledujúcimi hlavnými komponentmi:
·Ovládací ventil
· Kondenzátor
· Výparník
· Kompresor
Chladiaci systém v tepelnej testovacej komore je klasifikovaný ako jednostupňový a dvojstupňový, jednostupňový sa používa s teplotou -40 ℃ a vyššou a dvojstupňový (tiež nazývaný kaskádový systém) je s teplotou pod 40 ℃.
3. Systém zvlhčovania a odvlhčovania
Zvlhčovacia trubica: Nikel-chrómový ohrievač
Metóda zvlhčovania s plytkými drážkami
Spôsob ovládania zvlhčovača: Bezkontaktná modulácia šírky impulzov s rovnakou periódou, SSR (Solid State Relay)
Automatická kompenzácia hladiny vody a alarm nedostatku vody
Zásobovanie vodou využíva automatický zavlažovací systém, cirkulačný prívod vody spolu s vodným filtrom.
Aplikácia:
Komory na kontrolu vlhkosti, environmentálne testovacie komory 50L-1000L
Nové komory na reguláciu teploty vlhkosti automobilových dielov sa používajú na testovanie výkonu automobilových dielov v extrémnom prostredí, ako je chlad, teplo, vlhko a sucho, táto testovacia komora sa široko používa v elektronike, elektrických spotrebičoch, komunikácii, automobiloch, plastových výrobkoch, chemikálie, letectvo a ďalšie.
Nové energetické vozidlá, známe aj ako vozidlá na alternatívne palivá, zaznamenajú prudký rast od roku 2021. Ide o strategické opatrenie na riešenie klimatických zmien a podporu zeleného rozvoja. Testovanie environmentálnej spoľahlivosti sa však stáva nevyhnutným v procese výskumu a vývoja pred hromadnou výrobou nového energetického vozidla, nižšie sú bežné klimatické testy:
1.ECU |
Test nízkej teploty, test konštantnej teploty, test nabíjania mrazom |
2.Snímače vozidla |
Test tepelného cyklu substrátu, test teploty po spájkovaní |
3.LED |
Skúška tvrdnutia po lisovaní živice, odolnosť proti vlhkosti |
4. Batéria |
Test nabíjania a vybíjania, test starnutia |
5.CCD |
Detekcia obrazovky, test teploty vlhkosti, zrýchlený test, test tepelného šoku |
6.Napájacie zariadenie |
Test teplotného cyklu, skladovanie pri vysokej teplote, test dynamického starnutia |
7.Malý motor |
Test cyklu teploty a vlhkosti |
8.Navigačné zariadenie |
Detekcia obrazovky |
Čo získate, ak si zakúpite komory na reguláciu teploty a vlhkosti Climatest Symor®?
· Rôzne veľkosti, rôzne klimatické podmienky, rôzne aplikácie sú integrované v komorách Climatest Symor® na reguláciu teploty vlhkosti, teplota od -70 °C do +180 °C a relatívna vlhkosť až 98 % RH.
·Climatest Symor® ovláda základnú technológiu výroby environmentálnych testovacích komôr s jedinečnou metódou na vytvorenie homogénnych teplotných podmienok pre celú testovaciu komoru.
· Spoľahlivý servis a podpora: Climatest Symor® zaisťuje, že naši zákazníci dostanú rýchly servis a podporu pre ich stroje, poskytujeme online podporu, servisnú horúcu linku a video sprievodcu.
·Možnosti a príslušenstvo na výber: Každá klimatická testovacia komora Climatest Symor® s kontrolovanou teplotou a vlhkosťou má široký výber možností a príslušenstva, takže je možné prispôsobiť špecifické potreby zákazníkov.
Skúšobný limit komôr na reguláciu teploty vlhkosti Climatest Symor®
Používanie tohto testovacieho zariadenia je zakázané:
.Skúšanie alebo skladovanie horľavých, výbušných, prchavých materiálov
.Skúšanie alebo skladovanie vzoriek korozívnych látok
.Testovanie alebo skladovanie biologických vzoriek
.Testovanie alebo skladovanie vzoriek zo zdrojov silného elektromagnetického žiarenia
Balenie a preprava komôr na reguláciu teploty a vlhkosti
Prvý krok: Zabaľte tenkú fóliu na celú teplotnú testovaciu komoru pre vodotesné a prachotesné účely.
Druhý krok: Pevne naviažte bublinkovú penu na teplotnú testovaciu komoru a potom stroj zakryte veľkým plastovým vreckom.
Tretí krok: Vložte teplotnú testovaciu komoru do vystuženého polywoodového puzdra s paletou na dne.
Balenie je dostatočne pevné, aby vydržalo hrboľatú námornú a železničnú prepravu a zaistilo bezpečné doručenie produktu zákazníkom.
Komory na reguláciu vlhkosti sa bežne dodávajú námornou, cestnou a železničnou dopravou, Climatest Symor® pomáha pri rezervácii pre zákazníkov a plne pomáha zákazníkom pri špecifických prepravných požiadavkách, k dispozícii sú rôzne incoterms, ako EXW, FOB, CIF, DDU a DDP.
Miesto inštalácie komôr na reguláciu teploty vlhkosti
Dobrá ventilácia vzduchu |
Ako je znázornené vpravo |
|
Rovná podlaha |
A: ≥ 60 cm |
|
Žiadne prudké vibrácie |
B: ≥60 cm |
|
Žiadne elektromagnetické |
C: ≥120 cm |
|
Žiadne horľavé a výbušné materiály |
Pozor: sklon by nemal presiahnuť 15°C |
