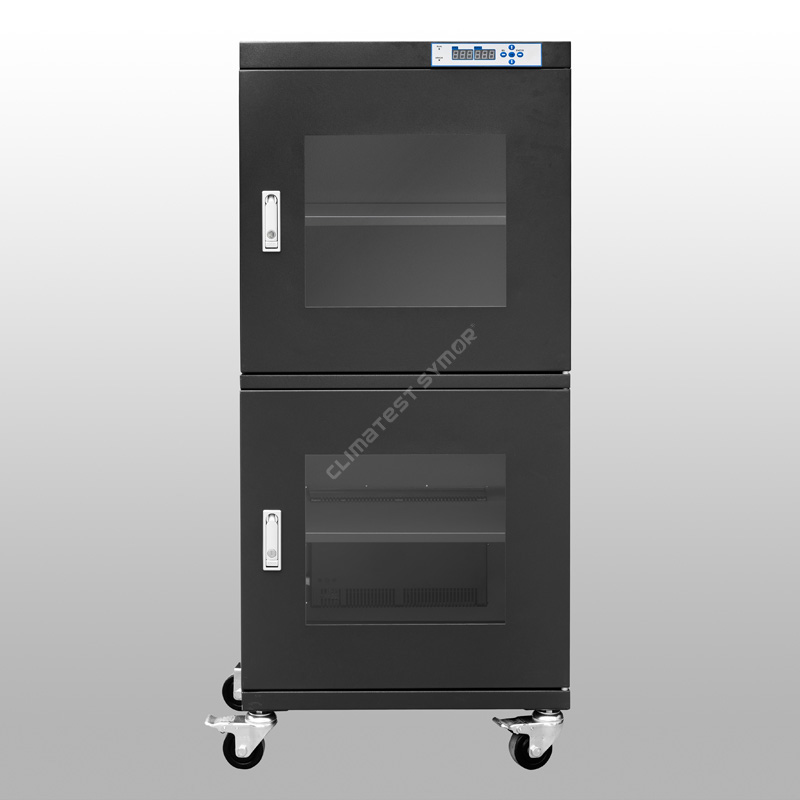

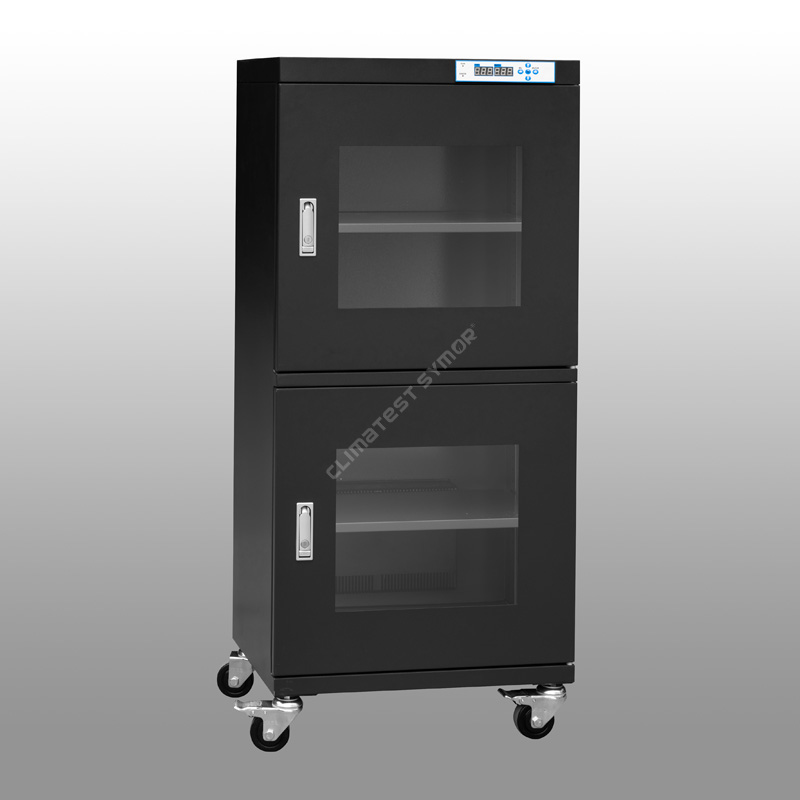

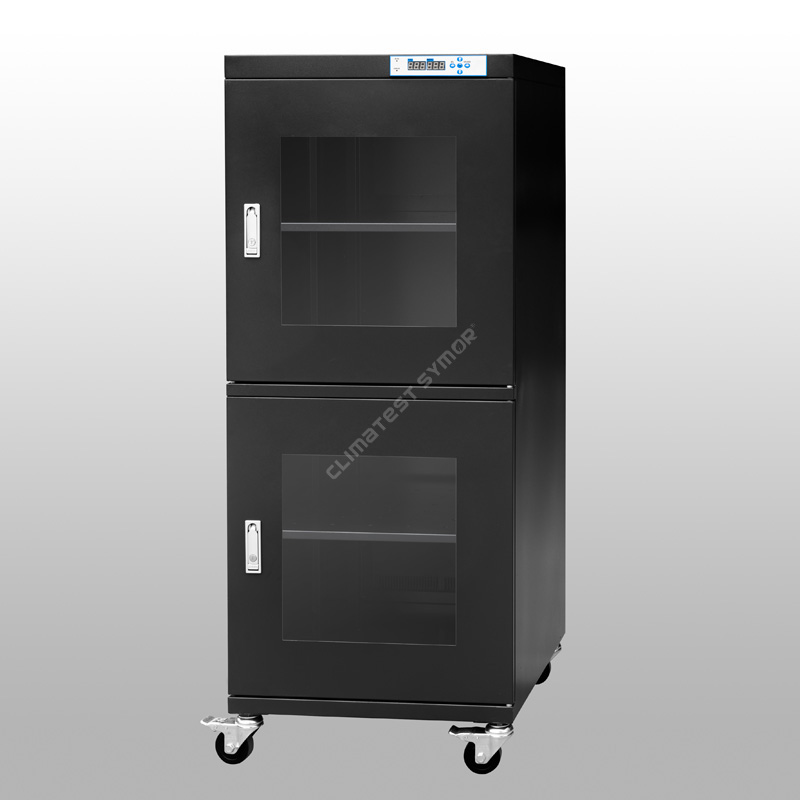

Suchá skrinka pre elektronické integrované čipy

Popis

Climatest Symor® Suchá skriňa pre elektronické integrované čipy, tiež nazývaná skladovacie skrine s nízkou vlhkosťou, sa používa na dlhodobé skladovanie elektronických komponentov, ako sú SMT prvky, dosky plošných spojov, SMD pásky, kotúče a pásky, poskytuje dlhodobé odvlhčovanie <10% RH prostredia, tieto suché skrine pre elektronické integrované čipy spĺňajú štandard IPC/JEDEC J-STD-033.

Špecifikácia suchej skrine pre elektronické integrované čipy

Režim # s F: funkcia ESD, tmavomodrá farba.
Režim # bez F: Žiadna funkcia ESD, biela farba

Suchá skrinka pre elektronické integrované čipy

· Prijíma originálny dovážaný snímač vlhkosti a teploty zo Švajčiarska.

-To zaisťuje vysokú presnosť pri používaní, suché skrine pre elektronické integrované čipy majú pamäťovú funkciu, nie je potrebné znovu nastavovať po výpadku napájania.

· Vyrobené z pozinkovanej ocele s hrúbkou 1,2 mm, s náterom USA DuPont ESD.

-Design zosilnenej konštrukcie, výborná nosnosť, povrchová úprava 18 lakovacími procesmi, hodnota statickej odolnosti spĺňa 10⁶ -10⁸Ω, tiež so silnou odolnosťou proti korózii.

·3,2 mm vysokointenzívne tvrdené sklo pre lepšie pozorovanie.

- Plochý lisovací zámok zinkovej zliatiny, s dokonalou vzduchotesnosťou a funkciou ochrany proti krádeži, táto suchá skrinka pre elektronické integrované čipy má vynikajúci tesniaci výkon.

· S funkciou pamäte nie je potrebné znovu nastavovať po výpadku napájania.

-Suché skrinky pre elektronické integrované čipy si môžu po vypnutí automaticky zapamätať poslednú hodnotu nastavenia, nie je potrebné znova nastavovať.

· Výkonná suchá jednotka s plánovanou životnosťou +15 rokov.

- Suché skrine pre elektronické integrované čipy využívajú suchú jednotku s molekulovým sitom 4A, najpokročilejšiu techniku, možno ju automaticky regenerovať, nie je potrebná výmena.

·Univerzálne kolieska inštalované v spodnej časti, bezpečné proti ESD.

- Vystužené PU kolieska sú inštalované v spodnej časti suchých skriniek pre elektronické integrované čipy, predné dve s brzdami pre ľahký pohyb a zastavenie.

Čo je Climateest Symor® suché skrine pre elektronické integrované čipy, elektronické skrine odolné voči vlhkosti?

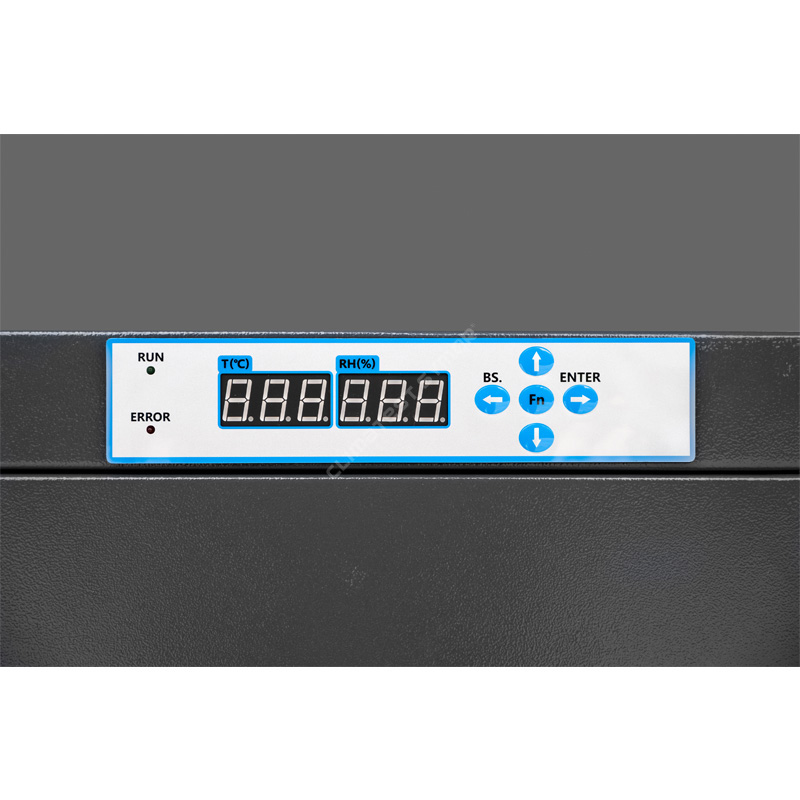

Climatest Symor® suché skrine pre elektronické integrované čipy, je kryt s elektronickou reguláciou vlhkosti, ktorý automaticky udržiava stabilnú hodnotu relatívnej vlhkosti (RH), suché skrine pre elektronické integrované čipy sa dodávajú v rôznych veľkostiach a tvaroch, dokáže udržať <10%RH prostredie s nízkou vlhkosťou spoľahlivo, s presnou reguláciou RH, stačí pripojiť k zdroju napájania a nastaviť hodnotu RH na LED ovládači, bude to automaticky fungovať.

Ako suché skrine pre elektronické integrované čipy ovplyvňujú výrobu SMT?

Komponenty MSL, ako IC, BGA, PCB, sú veľmi citlivé na vlhkosť, tieto komponenty majú prísne požiadavky na skladovacie prostredie, na rozdiel od civilných suchých boxov odolných voči vlhkosti môžu suché skrine pre elektronické integrované čipy dosiahnuť veľmi nízku hodnotu vlhkosti, rýchlosť odvlhčovania a obnovy je super rýchla, celé skrine sú bezpečné proti ESD.
Počas procesu pretavenia preniká stopová vlhkosť do obalov IC, tlak vlhkosti stúpa v dôsledku zahrievania, absorbovaná vlhkosť rýchlo expanduje vo vnútri, čo vedie k neviditeľným poškodeniam, ako je zlyhanie kabeláže, pukance a mikrotrhlinky, dokonca aj praskanie na povrchu. defekty nie je ľahké vidieť v počiatočnom štádiu, ale tieto neviditeľné potenciálne problémy vstupujú na trh, potom sa produkty fakulty vracajú a nasledujú sťažnosti.

suché skrine pre elektronické integrované čipy dokážu udržiavať <10 % relatívnej vlhkosti, čo účinne eliminuje riziká porúch vyplývajúcich z nesprávneho skladovania počas procesu montáže. Norma IPC/JEDEC J-STD-033 špecifikuje „Štandard pre manipuláciu, balenie, prepravu a používanie vlhkosti /Reflow Sensitive Surface Mount Devices.â, vyžaduje skladovanie s nízkou vlhkosťou pre komponenty citlivé na vlhkosť.

Prečo potrebujete suché skrinky na elektronické integrované čipy na uloženie SMD?

Zariadenia MSD sú vo všeobecnosti integrované obvody, zložené z rôznych komponentov, tieto komponenty sú zostavené pomocou pasty, čo nevyhnutne spôsobuje medzery medzi komponentmi, medzery sú hlavným faktorom vlhkosti MSD, vlhkosť prenikne a postupne do SMD, keď prienik dosiahne do určitej miery SMD zvlhne a zlyhá.
Skladovanie MSD s nízkou vlhkosťou, má za cieľ kontrolovať životnosť dielne SMD, suché skrine pre elektronické integrované čipy poskytujú efektívne riešenie ukladania, výkon suchých skríň pre elektronické integrované čipy určuje efekt ukladania SMD, profesionálne suché skrine pre elektronické integrované čipy by mali dosahovať nízku vlhkosť, antistatické a rýchle odvlhčovacie funkcie.
Úroveň SMD určuje požadovanú úroveň vlhkosti. V súčasnej úrovni SMD je bežne používaná vlhkosť skladovania 20 %, 10 % a 5 % RH.
Climatest Symor® suché skrine pre elektronické integrované čipy prijímajú Švajčiarsko dovážané tepl. & RH senzor, chyba je +/-2% RH, s vysokou presnosťou a vysokou stabilitou, vlhkosť je nastaviteľná, vzduchotesnosť je vynikajúca.

Aplikácia suchých skríň pre elektronické integrované čipy

suché skrinky pre elektronické integrované čipy sú nevyhnutné v priemysle výroby elektroniky/polovodičov, je to OPTIMÁLNE úložné riešenie pre:
â» Montáž PCB, IC čipy, LED, SMD, SMT, pásky a kotúče, dosky plošných spojov (PWB), polyamidová fólia, podávače.
â» Kondenzátory, keramické diely, konektory, spínače, zváracie lišty.
â» Komponenty MSL, ktoré boli čiastočne zmontované.
â» Materiály absorbujúce vlhkosť, ako je epoxid, živice, lepidlá.

Navyše, čisté priestory majú veľmi prísne hygienické požiadavky, štandardné modely sa nezhodujú, Climatest Symor® dodáva aj nerezové (SS) suché skrine a nerezové (SS) dusíkové skrine, obe sú prispôsobené podľa špecifických požiadaviek zákazníkov.

Rýchlosť odvlhčovania série <10% RH:

Otvorte dvierka na 30 sekúnd a potom ich zatvorte, vlhkosť sa obnoví na <10 % RH do 30 minút, pozri nižšie uvedenú krivku: (Okolitá teplota 25 °C, vlhkosť 60 % RH)

AKÉ SÚ BEŽNÉ METÓDY USKLADNENIA ELEKTRONICKÝCH KOMPONENTOV?

1. Vaky proti vlhkosti
âSpôsob: Komponenty citlivé na vlhkosť sú zabalené v zapečatených vrecúškach s bariérou proti vlhkosti, vo vnútri sú sušidlá a indikátor vlhkosti (HIC), používatelia identifikujú okolitú vlhkosť v uzavretých obaloch kontrolou zmeny farby bodiek na aute.
âNevýhoda: Vrecká na bariéru proti vlhkosti + autá indikátorov vlhkosti + sušidlá + manuálna práca = spotrebný materiál, riziko úniku, vysoké náklady.

2.Dusíkové skrine
âSpôsob: Komponenty citlivé na vlhkosť sa skladujú v skriniach s preplachovaním dusíkom alebo stlačeným vzduchom, aby sa vyhovelo skladovaniu s nízkou vlhkosťou.
âNevýhoda: Plnenie dusíkom = nepretržitá spotreba N2, vysoké náklady.

3. Skladovacie skrinky s nízkou vlhkosťou
âSpôsob: Komponenty citlivé na vlhkosť sú umiestnené v skladovacej skrini s nízkou vlhkosťou, stačí zapojiť, stroj bude automaticky fungovať a dosiahne veľmi nízku vlhkosť.
â Výhody: Žiadny spotrebný materiál, žiadna ručná práca, žiadna spotreba dusíka, životné prostredie, je potrebná len malá elektrina.
Z vyššie uvedeného porovnania, suché skrine pre elektronické integrované čipy vám prinášajú vyššiu efektivitu a nižšie náklady, je to z dlhodobého hľadiska najvýhodnejšia možnosť.

Poskytujeme suché skrine pre riešenia elektronických integrovaných čipov pre nižšie uvedené odvetvia:

Výhody suchých skríň pre elektronické integrované čipy

Aký je rozdiel medzi suchými skrinkami pre elektronické integrované čipy a dusíkovými skrinkami?

1.Princíp práce
Skladovacie skrinky s nízkou vlhkosťou využívajú pohlcovanie fyzickej vlhkosti, základná časť je suchá jednotka, suchá jednotka automaticky upravuje procesy cirkulácie pohlcovania a odsávania vlhkosti, pre váš výber sú rôzne rozsahy relatívnej vlhkosti, napríklad 20-60% RH/10-20% RH/<10%RH/<5%RH/<3%RH, závisí to od vašich konkrétnych požiadaviek.
Dusíkové skrine používajú preplachovanie plynom N2, naplnený plyn N2 vytlačí vnútorný vzduch von, potom sa RH zníži na nastavenú hodnotu, na dusíkovej skrini je vybavený prietokomer N2, magnetický ventil a modul N2 na reguláciu, vlhkosť je nastaviteľná 1-60% RH, ale potrebuje nepretržitý prísun N2, cena je vysoká.

2. Rýchlosť odvlhčovania
Rýchlosť odvlhčovania dusíkových skríň je rýchlejšia ako suchých skríň pre elektronické integrované čipy, keď sa N2 vrhne do skrine, vnútorná RH môže dosiahnuť 1% RH v priebehu niekoľkých minút, avšak elektronická suchá skriňa musí zažiť procesy absorbujúce RH a vyčerpávajúce procesy. je pomalší, zvyčajne do 10-30 minút, v závislosti od špecifického rozsahu RH.

3.Aplikácia
Ak sú produkty citlivé len na vlhkosť, sú najlepšou voľbou suché skrinky pre elektronické integrované čipy, ak sú produkty citlivé na vlhkosť aj kyslík, ako je meď, krištáľ, striebro, potom je lepšia skrinka N2.

Ďalšie podrobnosti o suchých skriniach pre elektronické integrované čipy nájdete na našej webovej stránke www.climatestsymor.com alebo priamo pošlite e-maily na adresu sales@climatestsymor.com, ozveme sa vám v čo najkratšom čase, vítame vás na možnú spoluprácu.
