Úložné skrine s nízkou vlhkosťou

Popis

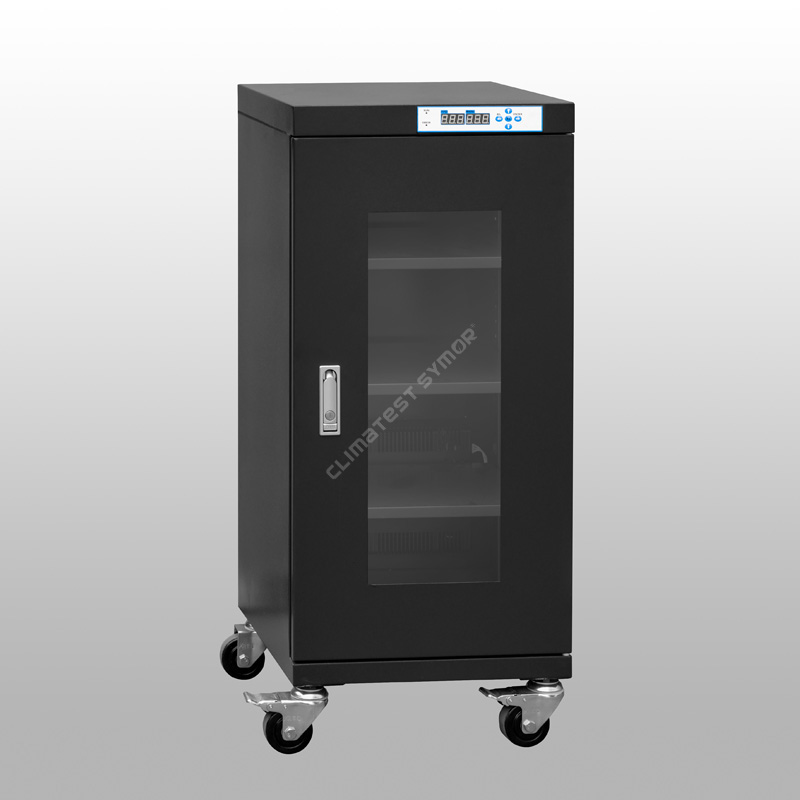

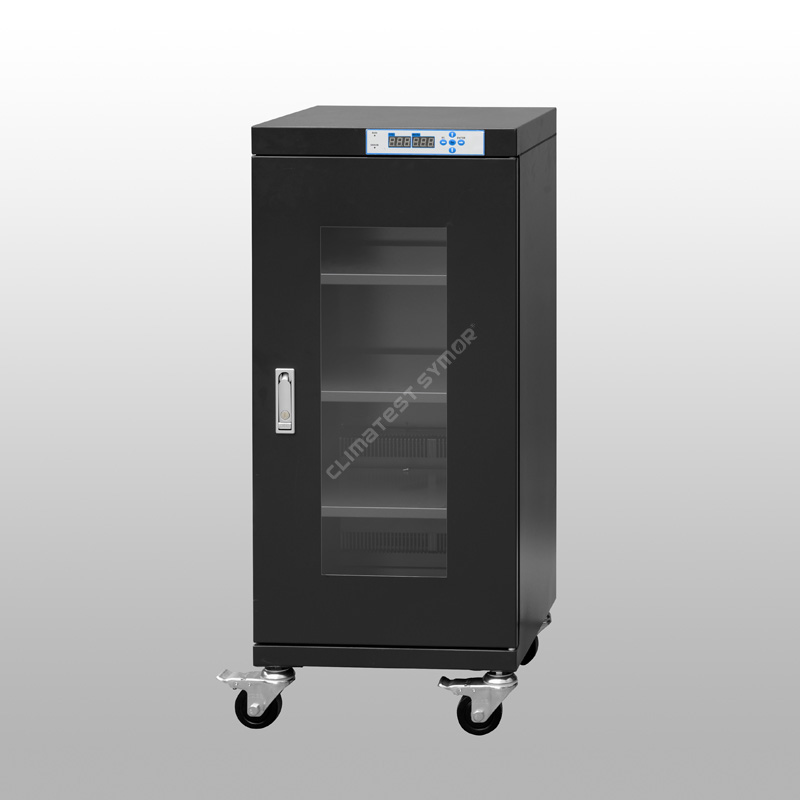

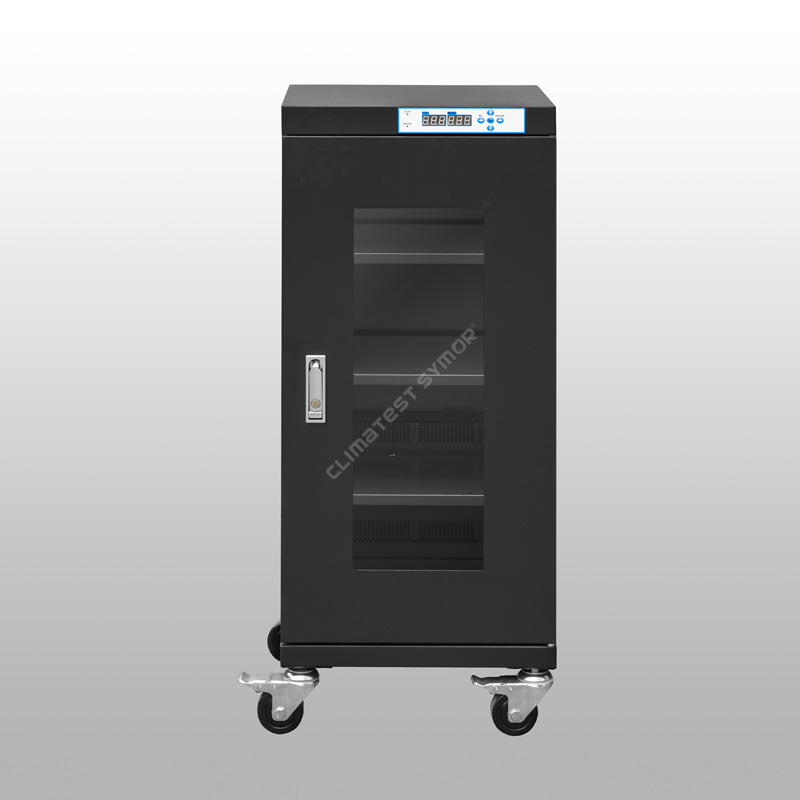

Climatest Symor® skladovacie skrine s nízkou vlhkosťou chránia vaše elektronické súčiastky pred praskaním a neefektívnym zváraním vo výrobnej linke SMT, poskytujú dlhodobé odvlhčovacie prostredie <10% RH, ktoré efektívne predlžuje životnosť a životnosť podlahy dosky plošných spojov a IC čipov, tieto skladovacie skrine s nízkou vlhkosťou zodpovedajú štandardu IPC/JEDEC J-STD-033.

Špecifikácia

Režim # s F: funkcia ESD, tmavomodrá farba.
Režim # bez F: Žiadna funkcia ESD, biela farba

Funkcia

· Prijíma originálny dovážaný snímač vlhkosti a teploty zo Švajčiarska.

-To zaisťuje vysokú presnosť pri používaní, úložné skrinky s nízkou vlhkosťou majú pamäťovú funkciu, nie je potrebné opätovné nastavenie po výpadku napájania.

· Vyrobené z pozinkovanej ocele s hrúbkou 1,2 mm, s náterom USA DuPont ESD.

-Prevedenie zosilnenej konštrukcie, výborná nosnosť, povrchová úprava 18 lakovacími procesmi, hodnota statickej odolnosti spĺňa 10⁶ -10⁸Ω, tiež so silnou odolnosťou proti korózii.

·3,2 mm vysokointenzívne tvrdené sklo pre lepšie pozorovanie.

- Plochý lisovací zámok zinkovej zliatiny, s dokonalou vzduchotesnosťou a funkciou proti krádeži, tento tesniaci výkon úložných skriniek s nízkou vlhkosťou je vynikajúci.

· S funkciou pamäte nie je potrebné znovu nastavovať po výpadku napájania.

- Úložné skrinky s nízkou vlhkosťou si môžu automaticky zapamätať poslednú hodnotu nastavenia po vypnutí, nie je potrebné znova nastavovať.

· Výkonná suchá jednotka s plánovanou životnosťou +15 rokov.

- Skladovacie skrinky s nízkou vlhkosťou využívajú suchú jednotku s molekulovým sitom 4A, najpokročilejšiu techniku, možno ju automaticky regenerovať, nie je potrebná výmena.

·Univerzálne kolieska inštalované v spodnej časti, bezpečné proti ESD.

- Zosilnené PU kolieska sú nainštalované na dne úložných skriniek s nízkou vlhkosťou, predné dve s brzdami pre ľahké presúvanie a zastavenie.

Čo je Climateest Symor® skladovacie skrine s nízkou vlhkosťou, elektronické suché skrine, skladovacie skrine s reguláciou vlhkosti?

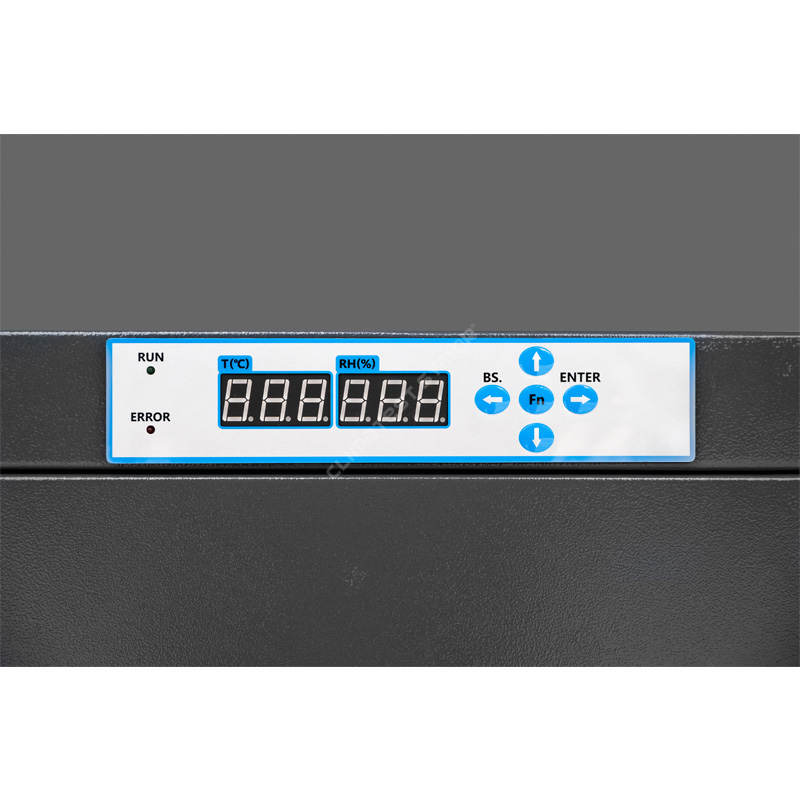

Climatest Symor® skladovacie skrinky s nízkou vlhkosťou, je kryt s elektronickou reguláciou vlhkosti, ktorý automaticky udržiava stabilnú hodnotu relatívnej vlhkosti (RH), skladovacie skrinky s nízkou vlhkosťou sa dodávajú v rôznych veľkostiach a tvaroch, dokážu spoľahlivo udržiavať prostredie s nízkou vlhkosťou <10% RH s presným Ovládanie RH, stačí pripojiť k zdroju napájania a nastaviť hodnotu RH na ovládači LED, bude to automaticky fungovať.

Ako ovplyvňujú skladovacie skrine s nízkou vlhkosťou výrobu SMT?

Komponenty MSL, ako sú IC, BGA, PCB, sú veľmi citlivé na vlhkosť, tieto komponenty majú prísne požiadavky na skladovacie prostredie, na rozdiel od civilných suchých boxov odolných voči vlhkosti môžu skladovacie skrine s nízkou vlhkosťou dosiahnuť veľmi nízku hodnotu vlhkosti, odvlhčovanie a rýchlosť obnovy je super rýchla, celé skrinky sú bezpečné proti ESD.
Počas procesu pretavenia preniká stopová vlhkosť do obalov IC, tlak vlhkosti stúpa v dôsledku zahrievania, absorbovaná vlhkosť rýchlo expanduje vo vnútri, čo vedie k neviditeľným poškodeniam, ako je zlyhanie kabeláže, pukance a mikrotrhlinky, dokonca aj praskanie na povrchu. defekty nie je ľahké vidieť v počiatočnom štádiu, ale tieto neviditeľné potenciálne problémy vstupujú na trh, potom sa produkty fakulty vracajú a nasledujú sťažnosti.

skladovacie skrine s nízkou vlhkosťou dokážu udržiavať <10 % relatívnej vlhkosti, čo účinne eliminuje riziká porúch vyplývajúcich z nesprávneho skladovania počas procesu montáže. Norma IPC/JEDEC J-STD-033 špecifikuje „Štandard pre manipuláciu, balenie, prepravu a použitie vlhkosti/pretavenia Sensitive Surface Mount Devices.â, vyžaduje skladovanie s nízkou vlhkosťou pre komponenty citlivé na vlhkosť.

Prečo potrebujete na skladovanie SMD skrinky s nízkou vlhkosťou?

Zariadenia MSD sú vo všeobecnosti integrované obvody, zložené z rôznych komponentov, tieto komponenty sú zostavené pomocou pasty, čo nevyhnutne spôsobuje medzery medzi komponentmi, medzery sú hlavným faktorom vlhkosti MSD, vlhkosť prenikne a postupne do SMD, keď prienik dosiahne do určitej miery SMD zvlhne a zlyhá.
Skladovanie MSD s nízkou vlhkosťou, cieľom je kontrolovať životnosť dielne SMD, skladovacie skrinky s nízkou vlhkosťou poskytujú efektívne riešenie skladovania, výkon skladovacích skriniek s nízkou vlhkosťou určuje efekt skladovania SMD, profesionálne skladovacie skrinky s nízkou vlhkosťou by mali dosahovať nízku vlhkosť, antistatické a rýchle odvlhčovanie funkcie.
Úroveň SMD určuje požadovanú úroveň vlhkosti. V súčasnej úrovni SMD je bežne používaná vlhkosť skladovania 20 %, 10 % a 5 % RH.
Climatest Symor® skladovacie skrine s nízkou vlhkosťou prijímajú dovážané Švajčiarsko tepl. & RH senzor, chyba je +/-2% RH, s vysokou presnosťou a vysokou stabilitou, vlhkosť je nastaviteľná, vzduchotesnosť je vynikajúca.

Aplikácia skladovacích skríň s nízkou vlhkosťou

úložné skrinky s nízkou vlhkosťou sú nevyhnutné v priemysle výroby elektroniky/polovodičov, je to OPTIMÁLNE úložné riešenie pre:
â» Montáž PCB, IC čipy, LED, SMD, SMT, pásky a kotúče, dosky plošných spojov (PWB), polyamidová fólia, podávače.
â» Kondenzátory, keramické diely, konektory, spínače, zváracie lišty.
â» Komponenty MSL, ktoré boli čiastočne zmontované.
â» Materiály absorbujúce vlhkosť, ako je epoxid, živice, lepidlá.

Navyše, čisté priestory majú veľmi prísne hygienické požiadavky, štandardné modely sa nezhodujú, Climatest Symor® dodáva aj nerezové (SS) suché skrine a nerezové (SS) dusíkové skrine, obe sú prispôsobené podľa špecifických požiadaviek zákazníkov.

Rýchlosť odvlhčovania série <10% RH:

Otvorte dvierka na 30 sekúnd a potom ich zatvorte, vlhkosť sa obnoví na <10 % RH do 30 minút, pozri nižšie uvedenú krivku: (Okolitá teplota 25 °C, vlhkosť 60 % RH)

AKÉ SÚ BEŽNÉ METÓDY USKLADNENIA ELEKTRONICKÝCH KOMPONENTOV?

1. Vaky proti vlhkosti
âSpôsob: Komponenty citlivé na vlhkosť sú zabalené v uzavretých vrecúškach s bariérou proti vlhkosti, vo vnútri sú sušidlá a indikátor vlhkosti (HIC), používatelia identifikujú okolitú vlhkosť v uzavretých obaloch kontrolou zmeny farby bodiek na aute.
âNevýhoda: Vrecká na bariéru proti vlhkosti + autá indikátorov vlhkosti + sušidlá + manuálna práca = spotrebný materiál, riziko úniku, vysoké náklady.

2.Dusíkové skrine
âSpôsob: Komponenty citlivé na vlhkosť sa skladujú v skriniach s preplachovaním dusíkom alebo stlačeným vzduchom, aby sa vyhovelo skladovaniu s nízkou vlhkosťou.
âNevýhoda: Plnenie dusíkom = nepretržitá spotreba N2, vysoké náklady.

3. Skladovacie skrinky s nízkou vlhkosťou
âSpôsob: Komponenty citlivé na vlhkosť sú umiestnené v skladovacej skrini s nízkou vlhkosťou, stačí zapojiť, stroj bude automaticky fungovať a dosiahne veľmi nízku vlhkosť.
â Výhody: Žiadny spotrebný materiál, žiadna ručná práca, žiadna spotreba dusíka, životné prostredie, je potrebná len malá elektrina.
Z vyššie uvedeného porovnania vyplýva, že úložné skrine s nízkou vlhkosťou vám prinášajú vyššiu efektivitu a nižšie náklady, z dlhodobého hľadiska ide o cenovo najefektívnejšiu možnosť.

Ponúkame riešenia skladovacích skríň s nízkou vlhkosťou pre nižšie uvedené odvetvia:

Výhody skladovacích skríň s nízkou vlhkosťou

Aký je rozdiel medzi skladovacími skriňami s nízkou vlhkosťou a skriňami na dusík?

1.Princíp práce
Skladovacie skrinky s nízkou vlhkosťou využívajú pohlcovanie fyzickej vlhkosti, základná časť je suchá jednotka, suchá jednotka automaticky upravuje procesy cirkulácie pohlcovania a odsávania vlhkosti, pre váš výber sú rôzne rozsahy relatívnej vlhkosti, napríklad 20-60% RH/10-20% RH/<10%RH/<5%RH/<3%RH, závisí to od vašich konkrétnych požiadaviek.
Dusíkové skrine používajú preplachovanie plynom N2, naplnený plyn N2 vytlačí vnútorný vzduch von, potom sa RH zníži na nastavenú hodnotu, na dusíkovej skrini je vybavený prietokomer N2, magnetický ventil a modul N2 na reguláciu, vlhkosť je nastaviteľná 1-60% RH, ale potrebuje nepretržitý prísun N2, cena je vysoká.

2. Rýchlosť odvlhčovania
Rýchlosť odvlhčovania dusíkových skriniek je rýchlejšia ako v skladovacích skriniach s nízkou vlhkosťou, keď sa N2 vrhne do skrine, vnútorná RH môže dosiahnuť 1% RH v priebehu niekoľkých minút, avšak elektronická suchá skriňa musí zažiť procesy pohlcovania RH a odsávania. je pomalší, zvyčajne do 10-30 minút, v závislosti od špecifického rozsahu RH.

3.Aplikácia
Ak sú produkty citlivé len na vlhkosť, najlepšou voľbou sú skladovacie skrinky s nízkou vlhkosťou, ak sú produkty citlivé na vlhkosť aj kyslík, ako je meď, krištáľ, striebro, potom je lepšia skrinka N2.

Viac podrobností o skladovacích skriniach s nízkou vlhkosťou nájdete na našej webovej stránke www.climatestsymor.com alebo priamo pošlite e-maily na adresu sales@climatestsymor.com, ozveme sa vám v čo najkratšom čase, vitajte pre prípadnú spoluprácu.
