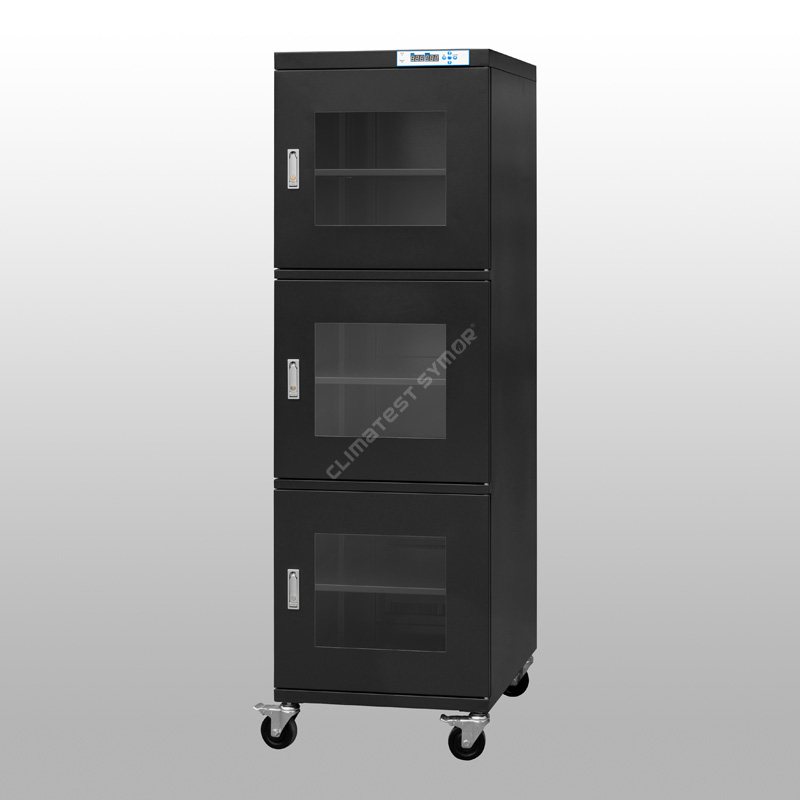

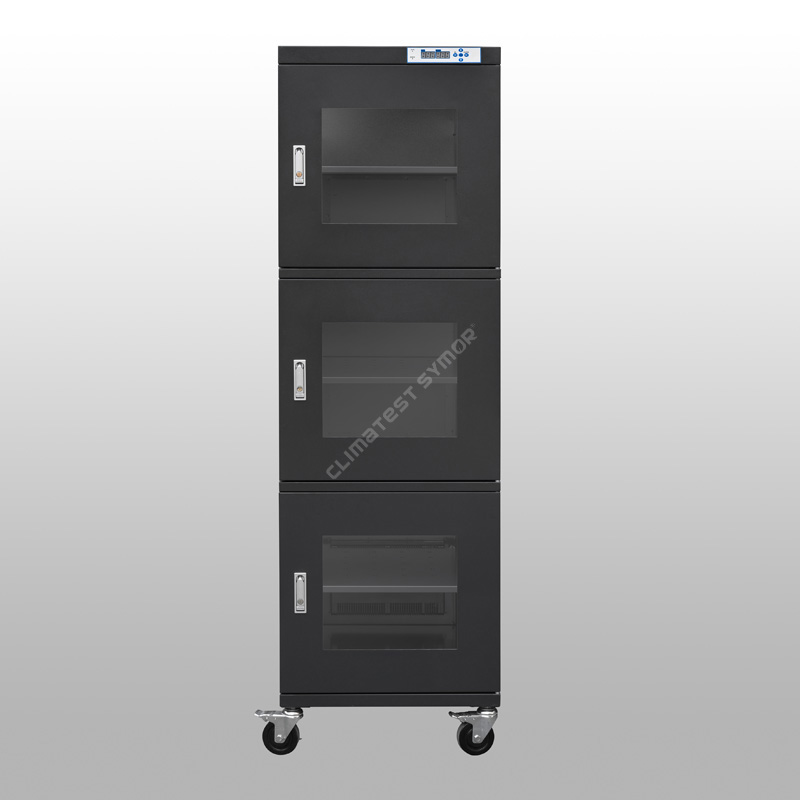

Suchá skriňa pre komponenty SMT

Popis

Climatest Symor® suché skrine pre SMT komponenty, nazývané aj nízkovlhkostné skladovacie skrine, sú vhodné na skladovanie SMT prvkov, dosiek plošných spojov, IC obalov, SMD pások, kotúčov a pások, optických šošoviek, Suchá skriňa pre SMT komponent poskytuje dlhodobú <10% Tieto suché skrine pre SMT komponenty odvlhčujúce prostredie RH spĺňajú štandard IPC/JEDEC J-STD-033.

Suchá skriňa pre SMT komponenty Špecifikácia

Režim# s F: funkcia ESD, tmavomodrá farba.
Režim # bez F: Žiadna funkcia ESD, biela farba

Funkcia suchej skrine pre komponenty SMT

· Prijíma originálny dovážaný snímač vlhkosti a teploty zo Švajčiarska.

-To zaisťuje vysokú presnosť pri používaní, suché skrine pre komponenty SMT majú pamäťovú funkciu, nie je potrebné opätovné nastavenie po výpadku napájania.

· Vyrobené z pozinkovanej ocele s hrúbkou 1,2 mm, s náterom USA DuPont ESD.

-Design zosilnenej konštrukcie, výborná nosnosť, povrchová úprava 18 lakovacími procesmi, hodnota statickej odolnosti spĺňa 10⁶ -10⁸Ω, tiež so silnou odolnosťou proti korózii.

· 3,2 mm vysokointenzívne tvrdené sklo pre lepšie pozorovanie.

- Plochý lisovací zámok zinkovej zliatiny, s dokonalou vzduchotesnosťou a funkciou proti krádeži, táto suchá skrinka pre tesniace vlastnosti SMT komponentov je vynikajúca.

· S funkciou pamäte nie je potrebné znovu nastavovať po výpadku napájania.

-Suché skrine pre komponenty SMT si môžu po vypnutí automaticky zapamätať poslednú hodnotu nastavenia, nie je potrebné znova nastavovať.

· Výkonná suchá jednotka s plánovanou životnosťou +15 rokov.

- Suché skrine pre komponenty SMT využívajú suchú jednotku s molekulovým sitom 4A, najpokročilejšiu techniku, možno ju automaticky regenerovať, nie je potrebná výmena.

·Univerzálne kolieska inštalované v spodnej časti, bezpečné proti ESD.

- Vystužené PU kolieska sú inštalované v spodnej časti suchých skriniek pre komponenty SMT, predné dve s brzdami pre ľahký pohyb a zastavenie.

Čo je Climateest Symor® suché skrine pre SMT komponenty, suchá skriňa exsikátora?

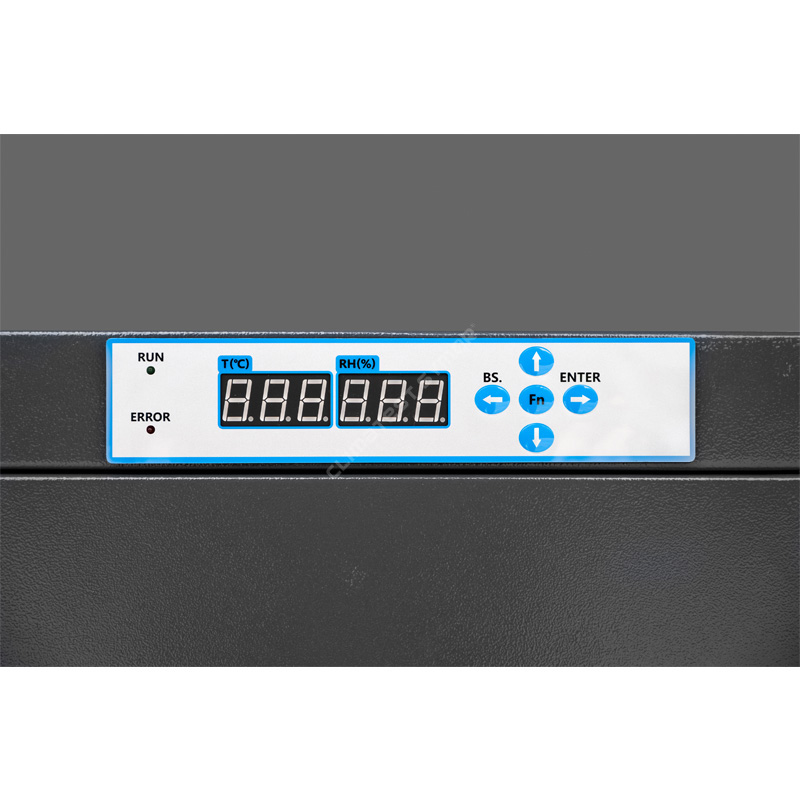

Climatest Symor® suché skrine pre komponenty SMT, je kryt s elektronickou reguláciou vlhkosti, ktorý automaticky udržiava stabilnú hodnotu relatívnej vlhkosti (RH), suché skrine pre komponenty SMT sa dodávajú v rôznych veľkostiach a tvaroch, dokáže spoľahlivo udržiavať prostredie s nízkou vlhkosťou <10% RH, s presnou reguláciou RH, stačí pripojiť k zdroju napájania a nastaviť hodnotu RH na LED ovládači, bude to automaticky fungovať.

Ako suché skrine pre SMT komponenty ovplyvňujú výrobu SMT?

Komponenty MSL, ako sú IC, BGA, PCB, sú veľmi citlivé na vlhkosť, tieto komponenty majú prísne požiadavky na skladovacie prostredie, na rozdiel od civilných suchých boxov odolných voči vlhkosti môžu suché skrine pre komponenty SMT dosahovať veľmi nízku hodnotu vlhkosti, rýchlosť odvlhčovania a obnovy je super rýchla, celé skrinky sú bezpečné proti ESD.
Počas procesu pretavenia preniká stopová vlhkosť do obalov IC, tlak vlhkosti stúpa v dôsledku zahrievania, absorbovaná vlhkosť rýchlo expanduje vo vnútri, čo vedie k neviditeľným poškodeniam, ako je zlyhanie kabeláže, pukance a mikrotrhlinky, dokonca aj praskanie na povrchu. defekty nie je ľahké vidieť v počiatočnom štádiu, ale tieto neviditeľné potenciálne problémy vstupujú na trh, potom sa produkty fakulty vracajú a nasledujú sťažnosti.

suché skrine pre komponenty SMT si môžu udržiavať <10 % relatívnej vlhkosti, čo účinne eliminuje riziká porúch vyplývajúcich z nesprávneho skladovania počas procesu montáže. Norma IPC/JEDEC J-STD-033 špecifikuje „Štandard pre manipuláciu, balenie, prepravu a používanie vlhkosti/ Reflow Sensitive Surface Mount Devices.â, vyžaduje skladovanie s nízkou vlhkosťou pre komponenty citlivé na vlhkosť.

Prečo potrebujete suché skrine pre SMT komponenty na uskladnenie SMD?

Zariadenia MSD sú vo všeobecnosti integrované obvody, zložené z rôznych komponentov, tieto komponenty sú zostavené pomocou pasty, čo nevyhnutne spôsobuje medzery medzi komponentmi, medzery sú hlavným faktorom vlhkosti MSD, vlhkosť prenikne a postupne do SMD, keď prienik dosiahne do určitej miery SMD zvlhne a zlyhá.
Skladovanie MSD s nízkou vlhkosťou, má za cieľ kontrolovať životnosť dielne SMD, suché skrine pre komponenty SMT poskytujú efektívne riešenie skladovania, výkon suchých skríň pre komponenty SMT určuje efekt skladovania SMD, profesionálne suché skrine pre komponenty SMT by mali dosahovať nízku vlhkosť, antistatické a funkcie rýchleho odvlhčovania.
Úroveň SMD určuje požadovanú úroveň vlhkosti. V súčasnej úrovni SMD je bežne používaná vlhkosť skladovania 20 %, 10 % a 5 % RH.
Climatest Symor® suché skrine pre komponenty SMT prijímajú Švajčiarsko dovážané tepl. & RH senzor, chyba je +/-2% RH, s vysokou presnosťou a vysokou stabilitou, vlhkosť je nastaviteľná, vzduchotesnosť je vynikajúca.

Aplikácia suchých skríň pre SMT komponenty

suché skrine pre komponenty SMT sú nevyhnutné v priemysle výroby elektroniky/polovodičov, ide o OPTIMÁLNE úložné riešenie pre:
â» Montáž PCB, IC čipy, LED, SMD, SMT, pásky a kotúče, dosky plošných spojov (PWB), polyamidová fólia, podávače.
â» Kondenzátory, keramické diely, konektory, spínače, zváracie lišty.
â» Komponenty MSL, ktoré boli čiastočne zmontované.
â» Materiály absorbujúce vlhkosť, ako je epoxid, živice, lepidlá.

Navyše, čisté priestory majú veľmi prísne hygienické požiadavky, štandardné modely sa nezhodujú, Climatest Symor® dodáva aj nerezové (SS) suché skrine a nerezové (SS) dusíkové skrine, obe sú prispôsobené podľa špecifických požiadaviek zákazníkov.

Rýchlosť odvlhčovania série <10% RH:

Otvorte dvierka na 30 sekúnd a potom ich zatvorte, vlhkosť sa obnoví na <10 % RH do 30 minút, pozri nižšie uvedenú krivku: (Okolitá teplota 25 °C, vlhkosť 60 % RH)

AKÉ SÚ BEŽNÉ METÓDY USKLADNENIA ELEKTRONICKÝCH KOMPONENTOV?

1. Vaky proti vlhkosti
âSpôsob: Komponenty citlivé na vlhkosť sú zabalené v uzavretých vrecúškach s bariérou proti vlhkosti, vo vnútri sú sušidlá a indikátor vlhkosti (HIC), používatelia identifikujú okolitú vlhkosť v uzavretých obaloch kontrolou zmeny farby bodiek na aute.
âNevýhoda: Vrecká na bariéru proti vlhkosti + autá indikátorov vlhkosti + sušidlá + manuálna práca = spotrebný materiál, riziko úniku, vysoké náklady.

2.Dusíkové skrine
âSpôsob: Komponenty citlivé na vlhkosť sa skladujú v skriniach s preplachovaním dusíkom alebo stlačeným vzduchom, aby sa vyhovelo skladovaniu pri nízkej vlhkosti.
âNevýhoda: Plnenie dusíkom = nepretržitá spotreba N2, vysoké náklady.

3. Skladovacie skrinky s nízkou vlhkosťou
âSpôsob: Komponenty citlivé na vlhkosť sú umiestnené v skladovacej skrini s nízkou vlhkosťou, stačí zapojiť, stroj bude automaticky fungovať a dosiahne veľmi nízku vlhkosť.
â Výhody: Žiadny spotrebný materiál, žiadna ručná práca, žiadna spotreba dusíka, životné prostredie, je potrebná len malá elektrina.
Z vyššie uvedeného porovnania vám suché skrine pre SMT komponenty prinášajú vyššiu efektivitu a nižšie náklady, je to z dlhodobého hľadiska cenovo najefektívnejšia možnosť.

Poskytujeme suché skrine pre riešenia komponentov SMT nižšie uvedeným odvetviam:

Výhody suchých skríň pre SMT komponenty

Aký je rozdiel medzi suchými skriňami pre SMT komponenty a dusíkovými skriňami?

1.Princíp práce
Skladovacie skrinky s nízkou vlhkosťou využívajú absorpciu fyzickej vlhkosti, základná časť je suchá jednotka, suchá jednotka automaticky upravuje procesy cirkulácie absorbujúcej vlhkosť a odsávanie, pre váš výber sú rôzne rozsahy relatívnej vlhkosti, napríklad 20-60% RH/10-20% RH/<10%RH/<5%RH/<3%RH, závisí to od vašich konkrétnych požiadaviek.
Dusíkové skrine používajú preplachovanie plynom N2, naplnený plyn N2 vytlačí vnútorný vzduch von, potom sa RH zníži na nastavenú hodnotu, na dusíkovej skrini je vybavený prietokomer N2, magnetický ventil a modul N2 na reguláciu, vlhkosť je nastaviteľná 1-60% RH, ale potrebuje nepretržitý prísun N2, cena je vysoká.

2. Rýchlosť odvlhčovania
Rýchlosť odvlhčovania dusíkových skríň je vyššia ako u suchých skríň pre komponenty SMT, keď sa N2 vrhne do skrine, vnútorná RH môže dosiahnuť 1% RH v priebehu niekoľkých minút, avšak elektronická suchá skriňa musí zažiť procesy pohlcovania a odsávania RH, je pomalší, zvyčajne do 10-30 minút, v závislosti od špecifického rozsahu RH.

3.Aplikácia
Ak sú produkty citlivé iba na vlhkosť, sú najlepšou voľbou suché skrine pre komponenty SMT, ak sú produkty citlivé na vlhkosť aj kyslík, ako je meď, krištáľ, striebro, potom je lepšia skrinka N2.

Ďalšie podrobnosti o suchých skriniach pre komponenty SMT nájdete na našej webovej stránke www.climatestsymor.com alebo priamo pošlite e-mail na adresu sales@climatestsymor.com, ozveme sa vám v čo najkratšom čase, vítame vás na možnú spoluprácu.
