Suché skrine s 10% relatívnej vlhkosti

Popis

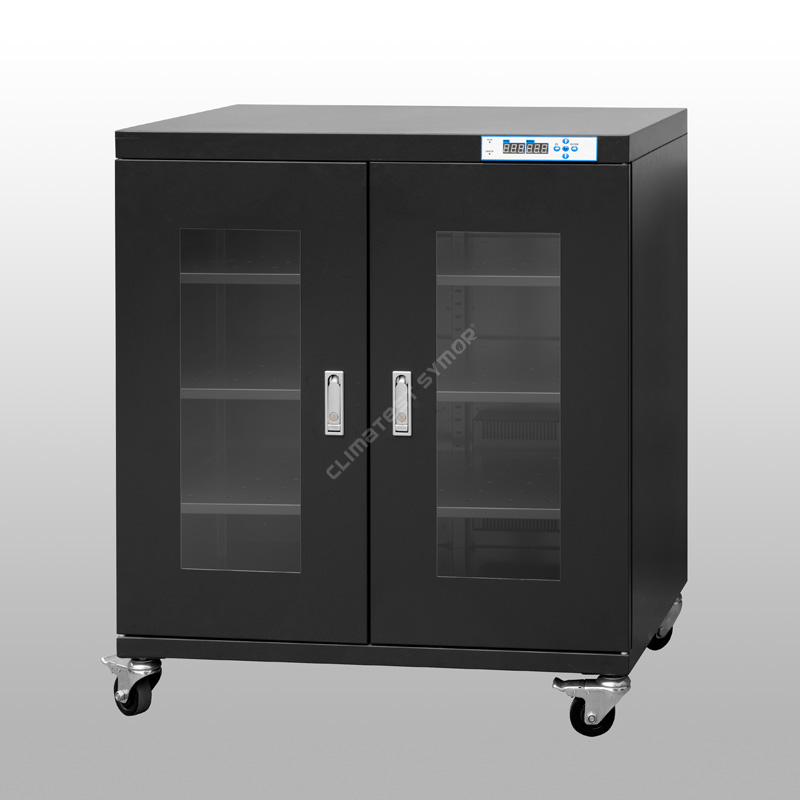

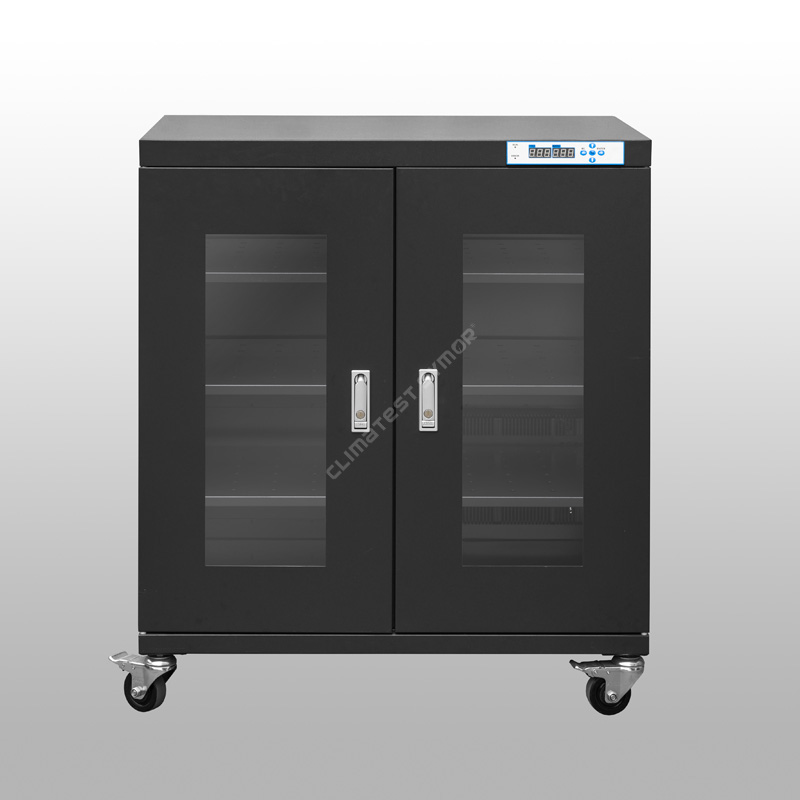

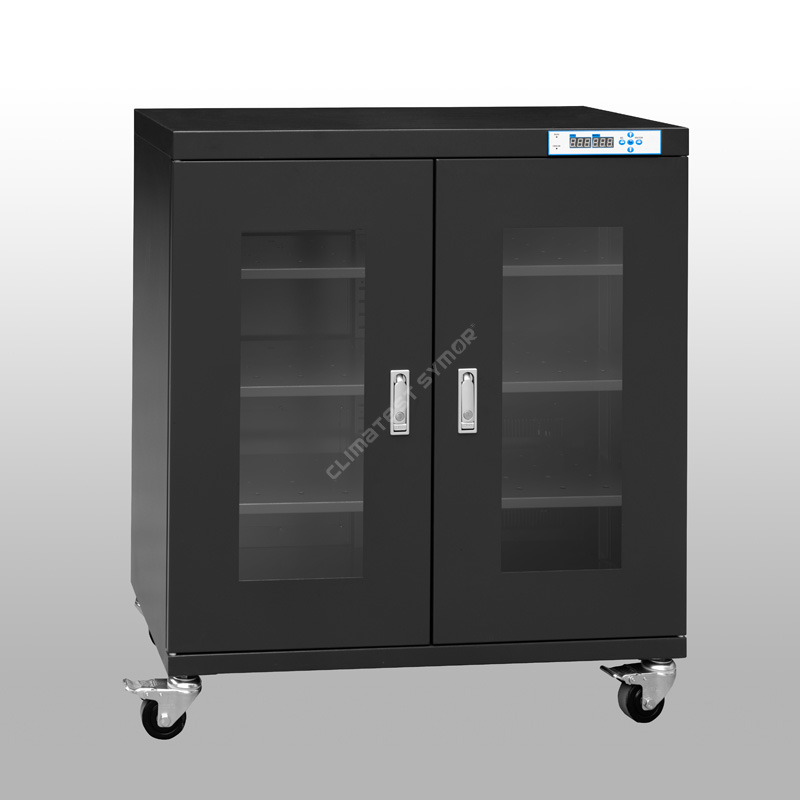

Climatest Symor® Suché skrine s 10% RH, tiež nazývané sušiace a skladovacie skrine s riadenou vlhkosťou, sa používajú na dlhodobé skladovanie zariadení MSD, zariadení citlivých na vlhkosť, ako sú dosky plošných spojov, obaly IC, poskytujú dlhodobé odvlhčovacie prostredie <10% RH, ktoré efektívne predlžuje životnosť a životnosť podlahy elektronických komponentov, tieto suché skrine s 10% RH spĺňajú štandard IPC/JEDEC J-STD-033.

Špecifikácia

Režim# s F: funkcia ESD, tmavomodrá farba.
Režim # bez F: Žiadna funkcia ESD, biela farba

Funkcia

· Prijíma originálny dovážaný snímač vlhkosti a teploty zo Švajčiarska.

-To zaisťuje vysokú presnosť pri používaní, suchá skriňa 10% RH má pamäťovú funkciu, nie je potrebné opätovné nastavenie po výpadku napájania.

· Vyrobené z pozinkovanej ocele s hrúbkou 1,2 mm, s náterom USA DuPont ESD.

-Design zosilnenej konštrukcie, výborná nosnosť, povrchová úprava 18 lakovacími procesmi, hodnota statickej odolnosti spĺňa 10⁶ -10⁸Ω, tiež so silnou odolnosťou proti korózii.

·3,2 mm vysokointenzívne tvrdené sklo pre lepšie pozorovanie.

- Plochý lisovací zámok zinkovej zliatiny, s dokonalou vzduchotesnosťou a funkciou proti krádeži, tento 10% RH tesniaci výkon suchej skrine je vynikajúci.

· S funkciou pamäte nie je potrebné znovu nastavovať po výpadku napájania.

-Suchá skrinka 10% RH si po vypnutí automaticky zapamätá poslednú hodnotu nastavenia, nie je potrebné ju znova nastavovať.

· Výkonná suchá jednotka s plánovanou životnosťou +15 rokov.

- Suchá skriňa s 10% RH využíva suchú jednotku s molekulovým sitom 4A, najpokročilejšiu techniku, môže sa automaticky regenerovať, nie je potrebná výmena.

·Univerzálne kolieska inštalované v spodnej časti, bezpečné proti ESD.

- Zosilnené PU kolieska sú nainštalované na spodnej časti suchej skrine s 10% relatívnej vlhkosti, predné dve s brzdami pre ľahký pohyb a zastavenie.

Čo je Climateest Symor® 10% RH suché skrine, elektronické suché skrine, skladovacie skrine s nízkou vlhkosťou?

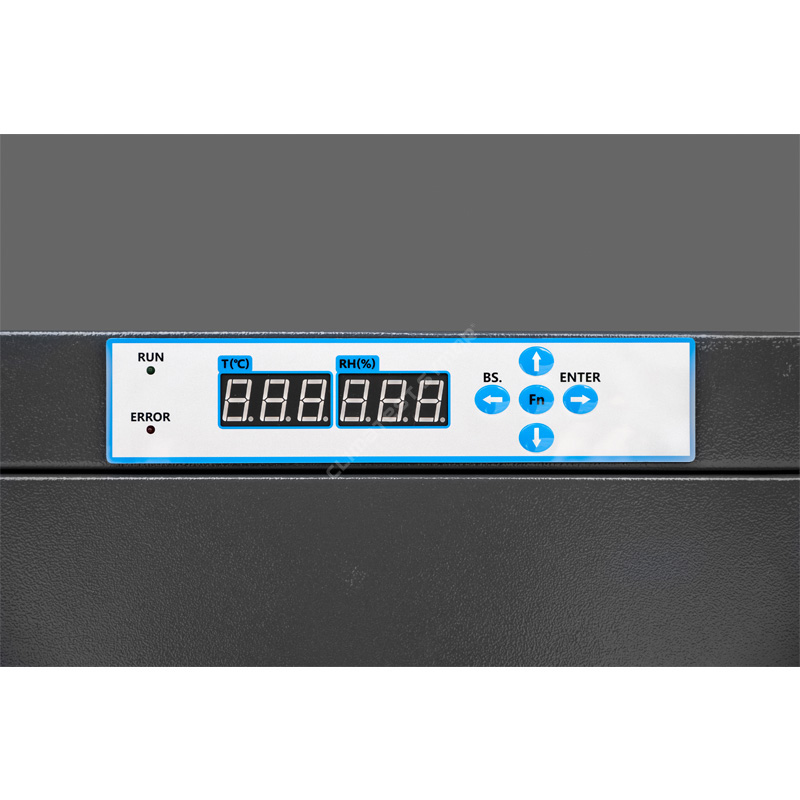

Climatest Symor® Suchá skriňa 10%RH, je kryt s elektronickou reguláciou vlhkosti, ktorá automaticky udržuje stabilnú hodnotu relatívnej vlhkosti (RH), suchá skriňa 10%RH sa dodáva v rôznych veľkostiach a tvaroch, dokáže spoľahlivo udržiavať prostredie s nízkou vlhkosťou <10%RH, s presnou reguláciou RH, stačí pripojiť k zdroju napájania a nastaviť hodnotu RH na LED ovládači, bude to automaticky fungovať.

Ako 10% RH suchá skriňa ovplyvňuje výrobu SMT?

Komponenty MSL, ako sú IC, BGA, PCB, sú veľmi citlivé na vlhkosť, tieto komponenty majú prísne požiadavky na skladovacie prostredie, na rozdiel od civilných suchých boxov odolných voči vlhkosti môže suchá skriňa 10% RH dosiahnuť veľmi nízku hodnotu vlhkosti, rýchlosť odvlhčovania a obnovy je super rýchla, celé skrinky sú bezpečné proti ESD.
Počas procesu pretavenia preniká stopová vlhkosť do obalov IC, tlak vlhkosti stúpa v dôsledku zahrievania, absorbovaná vlhkosť rýchlo expanduje vo vnútri, čo vedie k neviditeľným poškodeniam, ako je zlyhanie kabeláže, pukance a mikrotrhlinky, dokonca aj praskanie na povrchu. defekty nie je ľahké vidieť v počiatočnom štádiu, ale tieto neviditeľné potenciálne problémy vstupujú na trh, potom sa produkty fakulty vracajú a nasledujú sťažnosti.

Suchá skriňa s 10 % relatívnej vlhkosti dokáže udržať < 10 % relatívnej vlhkosti, čo účinne eliminuje riziká porúch vyplývajúcich z nesprávneho skladovania počas procesu montáže. Norma IPC/JEDEC J-STD-033 špecifikuje „Štandard pre manipuláciu, balenie, prepravu a používanie vlhkosti/ Reflow Sensitive Surface Mount Devices.â, vyžaduje skladovanie s nízkou vlhkosťou pre komponenty citlivé na vlhkosť.

Prečo potrebujete suchú skriňu s 10% RH na uloženie SMD?

Zariadenia MSD sú vo všeobecnosti integrované obvody, zložené z rôznych komponentov, tieto komponenty sú zostavené pomocou pasty, čo nevyhnutne spôsobuje medzery medzi komponentmi, medzery sú hlavným faktorom vlhkosti MSD, vlhkosť prenikne a postupne do SMD, keď prienik dosiahne do určitej miery SMD zvlhne a zlyhá.
Skladovanie MSD s nízkou vlhkosťou, cieľom je kontrolovať životnosť dielne SMD, suchá skriňa 10% RH poskytuje efektívne riešenie skladovania, výkon suchej skrine 10% RH určuje efekt skladovania SMD, profesionálna suchá skriňa 10% RH by mala dosiahnuť nízku vlhkosť, antistatická a funkcie rýchleho odvlhčovania.
Úroveň SMD určuje požadovanú úroveň vlhkosti. V súčasnej úrovni SMD je bežne používaná vlhkosť skladovania 20 %, 10 % a 5 % RH.
Climatest Symor® 10% RH suchá skriňa prijať Švajčiarsko dovážané tepl. & RH senzor, chyba je +/-2% RH, s vysokou presnosťou a vysokou stabilitou, vlhkosť je nastaviteľná, vzduchotesnosť je vynikajúca.

Aplikácia suchej skrine 10% RH

Suchá skriňa 10% RH je nevyhnutná v priemysle výroby elektroniky/polovodičov, je to OPTIMÁLNE úložné riešenie pre:
â» Montáž PCB, IC čipy, LED, SMD, SMT, pásky a kotúče, dosky plošných spojov (PWB), polyamidová fólia, podávače.
â» Kondenzátory, keramické diely, konektory, spínače, zváracie lišty.
â» Komponenty MSL, ktoré boli čiastočne zmontované.
â» Materiály absorbujúce vlhkosť, ako je epoxid, živice, lepidlá.

Navyše, čisté priestory majú veľmi prísne hygienické požiadavky, štandardné modely sa nezhodujú, Climatest Symor® dodáva aj nerezové (SS) suché skrine a nerezové (SS) dusíkové skrine, obe sú prispôsobené podľa špecifických požiadaviek zákazníkov.

Rýchlosť odvlhčovania série <10% RH:

Otvorte dvierka na 30 sekúnd a potom ich zatvorte, vlhkosť sa obnoví na <10 % RH do 30 minút, pozri nižšie uvedenú krivku: (Okolitá teplota 25 °C, vlhkosť 60 % RH)

AKÉ SÚ BEŽNÉ METÓDY USKLADNENIA ELEKTRONICKÝCH KOMPONENTOV?

1. Vaky proti vlhkosti
âSpôsob: Komponenty citlivé na vlhkosť sú zabalené v zapečatených vrecúškach s bariérou proti vlhkosti, vo vnútri sú sušidlá a indikátor vlhkosti (HIC), používatelia identifikujú okolitú vlhkosť v uzavretých obaloch kontrolou zmeny farby bodiek na aute.
âNevýhoda: Vrecká na bariéru proti vlhkosti + autá indikátorov vlhkosti + sušidlá + manuálna práca = spotrebný materiál, riziko úniku, vysoké náklady.

2.Dusíkové skrine
âSpôsob: Komponenty citlivé na vlhkosť sa skladujú v skriniach s preplachovaním dusíkom alebo stlačeným vzduchom, aby sa vyhovelo skladovaniu pri nízkej vlhkosti.
âNevýhoda: Plnenie dusíkom = nepretržitá spotreba N2, vysoké náklady.

3. Skladovacie skrinky s nízkou vlhkosťou
âSpôsob: Komponenty citlivé na vlhkosť sú umiestnené v skladovacej skrini s nízkou vlhkosťou, stačí zapojiť, stroj bude automaticky fungovať a dosiahne veľmi nízku vlhkosť.
â Výhody: Žiadny spotrebný materiál, žiadna ručná práca, žiadna spotreba dusíka, životné prostredie, je potrebná len malá elektrina.
Z vyššie uvedeného porovnania, 10% RH suchá skriňa vám prináša vyššiu účinnosť a nižšie náklady, je to z dlhodobého hľadiska najefektívnejšia možnosť.

Ponúkame riešenia suchých skríň s 10% RH pre nižšie uvedené odvetvia:

Výhody suchej skrine 10% RH

Aký je rozdiel medzi suchou skriňou 10% RH a skriňami na dusík?

1.Princíp práce
Skladovacie skrinky s nízkou vlhkosťou využívajú pohlcovanie fyzickej vlhkosti, základná časť je suchá jednotka, suchá jednotka automaticky upravuje procesy cirkulácie pohlcovania a odsávania vlhkosti, pre váš výber sú rôzne rozsahy relatívnej vlhkosti, napríklad 20-60% RH/10-20% RH/<10%RH/<5%RH/<3%RH, závisí to od vašich konkrétnych požiadaviek.
Dusíkové skrine používajú preplachovanie plynom N2, naplnený plyn N2 vytlačí vnútorný vzduch von, potom sa RH zníži na nastavenú hodnotu, na dusíkovej skrini je vybavený prietokomer N2, magnetický ventil a modul N2 na reguláciu, vlhkosť je nastaviteľná 1-60% RH, ale potrebuje nepretržitý prísun N2, cena je vysoká.

2. Rýchlosť odvlhčovania
Rýchlosť odvlhčovania dusíkových skriniek je rýchlejšia ako v suchej skrini s 10% RH, keď sa N2 vrhne do skrine, vnútorná RH môže dosiahnuť 1% RH v priebehu niekoľkých minút, avšak elektronická suchá skriňa musí zažiť procesy pohlcovania RH a odsávania, je pomalší, zvyčajne do 10-30 minút, v závislosti od špecifického rozsahu RH.

3.Aplikácia
Ak sú produkty citlivé len na vlhkosť, 10% RH suchá skrinka je najlepšou voľbou, ak sú produkty citlivé na vlhkosť aj kyslík, ako je meď, krištáľ, striebro, potom je lepšia skrinka N2.

Ďalšie podrobnosti o suchej skrini 10% RH nájdete na našej webovej stránke www.climatestsymor.com alebo priamo pošlite e-maily na adresu sales@climatestsymor.com, dostaneme vás späť v čo najkratšom čase, vítame vás na možnú spoluprácu.
