SMD skrinky na reguláciu vlhkosti

Popis

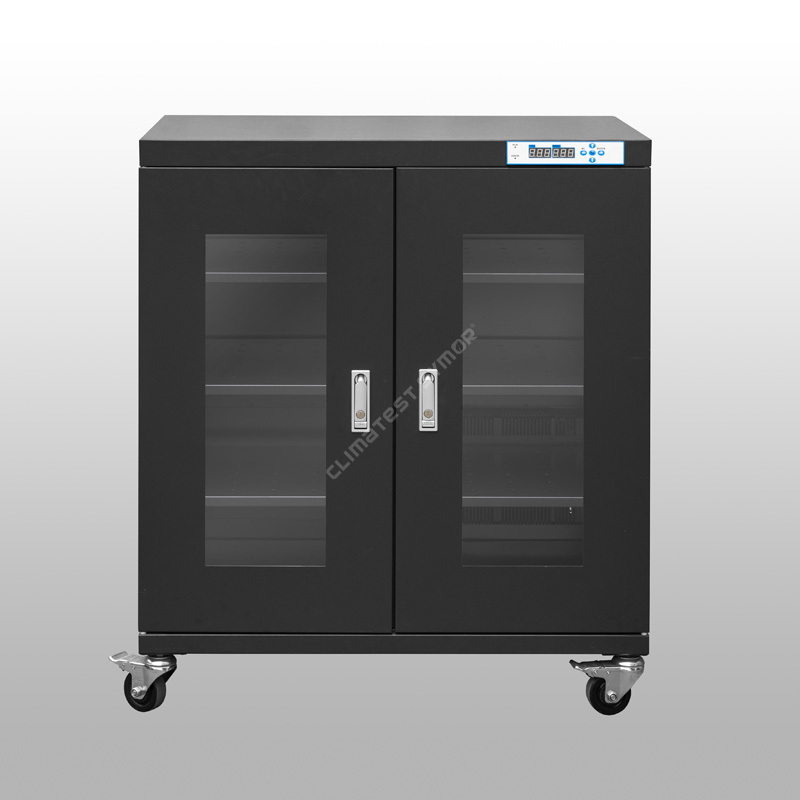

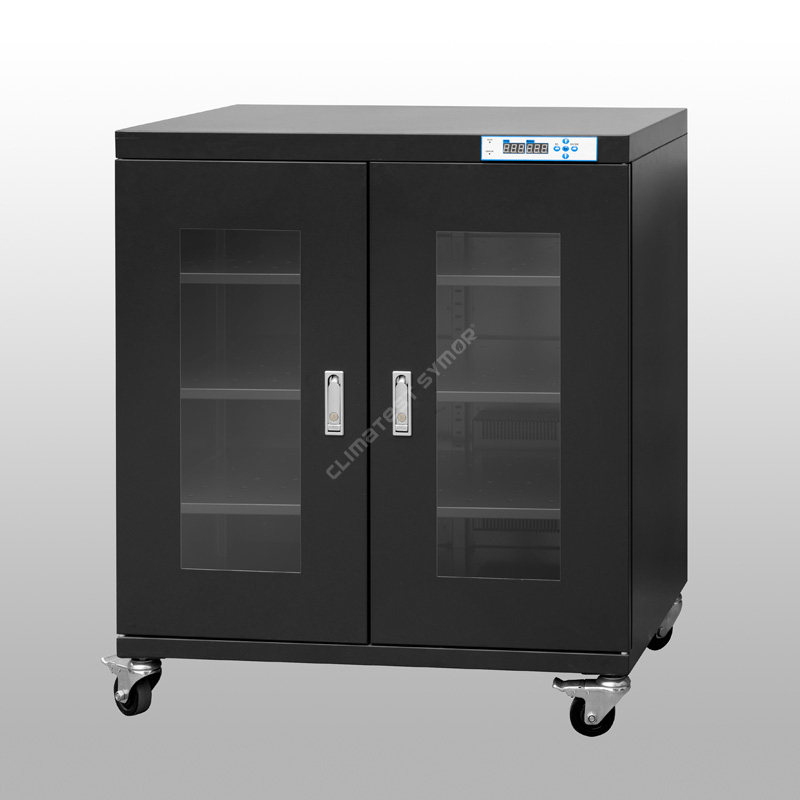

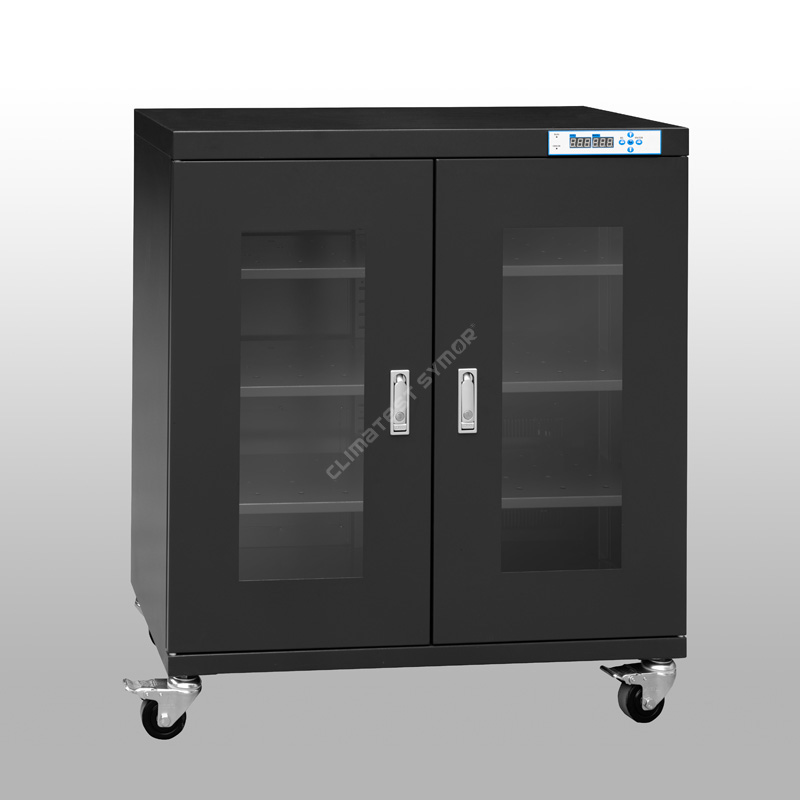

Climatest Symor® SMD skrinky na reguláciu vlhkosti chránia vaše elektronické komponenty pred praskaním a neefektívnym zváraním vo výrobnej linke SMT, poskytujú dlhodobé odvlhčovacie prostredie <10% RH, ktoré efektívne predlžuje životnosť a životnosť podlahy dosky plošných spojov a IC čipov, tieto SMD skrine na reguláciu vlhkosti zodpovedajú štandardu IPC/JEDEC J-STD-033.

Špecifikácia

Režim# s F: funkcia ESD, tmavomodrá farba.
Režim # bez F: Žiadna funkcia ESD, biela farba

Funkcia

· Prijíma originálny dovážaný snímač vlhkosti a teploty zo Švajčiarska.

-To zaisťuje vysokú presnosť pri používaní, skriňa ovládania vlhkosti SMD má pamäťovú funkciu, nie je potrebné opätovné nastavenie po výpadku napájania.

· Vyrobené z pozinkovanej ocele s hrúbkou 1,2 mm, s náterom USA DuPont ESD.

-Prevedenie zosilnenej konštrukcie, výborná nosnosť, povrchová úprava 18 lakovacími procesmi, hodnota statickej odolnosti spĺňa 10⁶ -10⁸Ω, tiež so silnou odolnosťou proti korózii.

·3,2 mm vysokointenzívne tvrdené sklo pre lepšie pozorovanie.

- Plochý lisovací zámok zinkovej zliatiny, s dokonalou vzduchotesnosťou a funkciou proti krádeži, tento tesniaci výkon skrinky na reguláciu vlhkosti SMD je vynikajúci.

· S funkciou pamäte nie je potrebné znovu nastavovať po výpadku napájania.

-Skriňa na reguláciu vlhkosti SMD si môže po vypnutí automaticky zapamätať poslednú hodnotu nastavenia, nie je potrebné ju znova nastavovať.

· Výkonná suchá jednotka s plánovanou životnosťou +15 rokov.

- Riadiaca skriňa vlhkosti SMD využíva suchú jednotku s molekulovým sitom 4A, najpokročilejšiu techniku, môže sa automaticky regenerovať, nie je potrebná výmena.

·Univerzálne kolieska inštalované v spodnej časti, bezpečné proti ESD.

- Zosilnené PU kolieska sú nainštalované na spodnej časti skrine na reguláciu vlhkosti SMD, predné dve s brzdami pre ľahký pohyb a zastavenie.

Čo je Climateest Symor® SMD skrine na reguláciu vlhkosti, suché skladovacie skrine, SMT suché skrine?

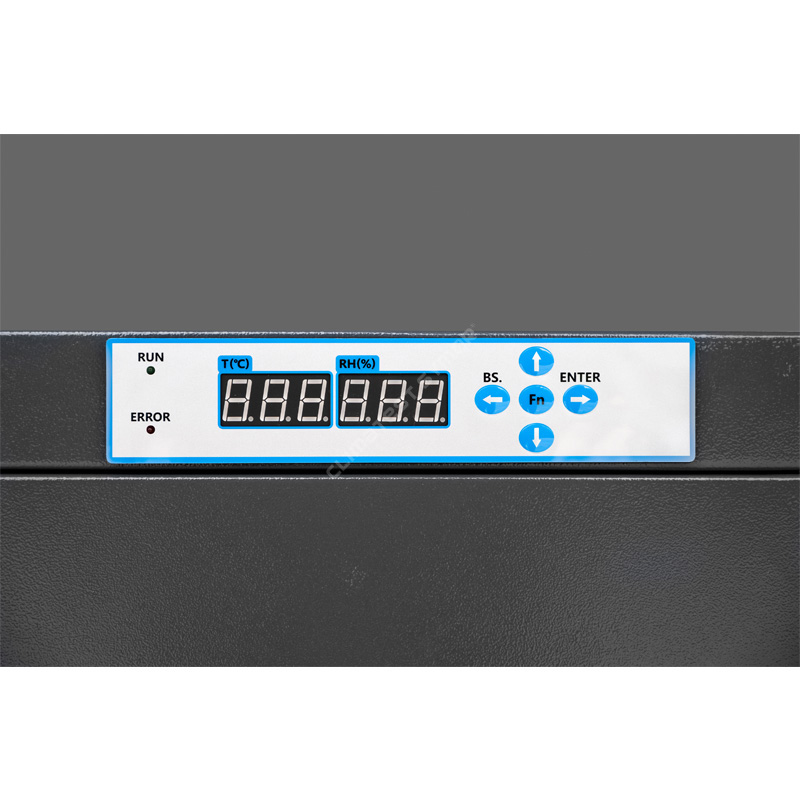

Climatest Symor® SMD skriňa na reguláciu vlhkosti, je kryt s elektronickou reguláciou vlhkosti, ktorá automaticky udržuje stabilnú hodnotu relatívnej vlhkosti (RH), skrinka na reguláciu vlhkosti SMD sa dodáva v rôznych veľkostiach a tvaroch, dokáže spoľahlivo udržiavať prostredie s nízkou vlhkosťou <10% RH s presným Ovládanie RH, stačí pripojiť k zdroju napájania a nastaviť hodnotu RH na ovládači LED, bude to automaticky fungovať.

Ako ovplyvňuje skriňa riadenia vlhkosti SMD výrobu SMT?

Komponenty MSL, ako sú IC, BGA, PCB, sú veľmi citlivé na vlhkosť, tieto komponenty majú prísne požiadavky na skladovacie prostredie, na rozdiel od civilných suchých boxov odolných voči vlhkosti môže skriňa na reguláciu vlhkosti SMD dosiahnuť veľmi nízku hodnotu vlhkosti, odvlhčovanie a rýchlosť obnovy je super rýchla, celé skrinky sú bezpečné proti ESD.
Počas procesu pretavenia preniká stopová vlhkosť do obalov IC, tlak vlhkosti stúpa v dôsledku zahrievania, absorbovaná vlhkosť rýchlo expanduje vo vnútri, čo vedie k neviditeľným poškodeniam, ako je zlyhanie kabeláže, pukance a mikrotrhlinky, dokonca aj praskanie na povrchu. defekty nie je ľahké vidieť v počiatočnom štádiu, ale tieto neviditeľné potenciálne problémy vstupujú na trh, potom sa produkty fakulty vracajú a nasledujú sťažnosti.

SMD skrinka na reguláciu vlhkosti dokáže udržiavať <10 % relatívnej vlhkosti, čo účinne eliminuje riziká porúch v dôsledku nesprávneho skladovania počas procesu montáže. Norma IPC/JEDEC J-STD-033 špecifikuje „Štandard pre manipuláciu, balenie, prepravu a použitie vlhkosti/pretavenia Sensitive Surface Mount Devices.â, vyžaduje skladovanie s nízkou vlhkosťou pre komponenty citlivé na vlhkosť.

Prečo potrebujete SMD skrinku na kontrolu vlhkosti na uloženie SMD?

Zariadenia MSD sú vo všeobecnosti integrované obvody, zložené z rôznych komponentov, tieto komponenty sú zostavené pomocou pasty, čo nevyhnutne spôsobuje medzery medzi komponentmi, medzery sú hlavným faktorom vlhkosti MSD, vlhkosť prenikne a postupne do SMD, keď prienik dosiahne do určitej miery SMD zvlhne a zlyhá.
Skladovanie MSD s nízkou vlhkosťou, cieľom je kontrolovať životnosť dielne SMD, skriňa na reguláciu vlhkosti SMD poskytuje efektívne riešenie skladovania, výkon skrinky na reguláciu vlhkosti SMD určuje skladovací efekt SMD, profesionálna skriňa na reguláciu vlhkosti SMD by mala dosiahnuť nízku vlhkosť, antistatické a rýchle odvlhčovanie funkcie.
Úroveň SMD určuje požadovanú úroveň vlhkosti. V súčasnej úrovni SMD je bežne používaná vlhkosť skladovania 20 %, 10 % a 5 % RH.
Climatest Symor® SMD skriňa na reguláciu vlhkosti prijíma švajčiarsku importovanú tepl. & RH senzor, chyba je +/-2% RH, s vysokou presnosťou a vysokou stabilitou, vlhkosť je nastaviteľná, vzduchotesnosť je vynikajúca.

Aplikácia SMD skrine na reguláciu vlhkosti

SMD skrinka na reguláciu vlhkosti je nevyhnutná v priemysle výroby elektroniky/polovodičov, je to OPTIMÁLNE úložné riešenie pre:
â» Montáž PCB, IC čipy, LED, SMD, SMT, pásky a kotúče, dosky plošných spojov (PWB), polyamidová fólia, podávače.
â» Kondenzátory, keramické diely, konektory, spínače, zváracie lišty.
â» Komponenty MSL, ktoré boli čiastočne zmontované.
â» Materiály absorbujúce vlhkosť, ako je epoxid, živice, lepidlá.

Navyše, čisté priestory majú veľmi prísne hygienické požiadavky, štandardné modely sa nezhodujú, Climatest Symor® dodáva aj nerezové (SS) suché skrine a nerezové (SS) dusíkové skrine, obe sú prispôsobené podľa špecifických požiadaviek zákazníkov.

Rýchlosť odvlhčovania série <10% RH:

Otvorte dvierka na 30 sekúnd a potom ich zatvorte, vlhkosť sa obnoví na <10 % RH do 30 minút, pozri nižšie uvedenú krivku: (Okolitá teplota 25 °C, vlhkosť 60 % RH)

AKÉ SÚ BEŽNÉ METÓDY USKLADNENIA ELEKTRONICKÝCH KOMPONENTOV?

1. Vaky proti vlhkosti
âSpôsob: Komponenty citlivé na vlhkosť sú zabalené v uzavretých vrecúškach s bariérou proti vlhkosti, vo vnútri sú sušidlá a indikátor vlhkosti (HIC), používatelia identifikujú okolitú vlhkosť v uzavretých obaloch kontrolou zmeny farby bodiek na aute.
âNevýhoda: Vrecká na bariéru proti vlhkosti + autá indikátorov vlhkosti + sušidlá + manuálna práca = spotrebný materiál, riziko úniku, vysoké náklady.

2.Dusíkové skrine
âSpôsob: Komponenty citlivé na vlhkosť sa skladujú v skriniach s preplachovaním dusíkom alebo stlačeným vzduchom, aby sa vyhovelo skladovaniu pri nízkej vlhkosti.
âNevýhoda: Plnenie dusíkom = nepretržitá spotreba N2, vysoké náklady.

3. Skladovacie skrinky s nízkou vlhkosťou
âSpôsob: Komponenty citlivé na vlhkosť sú umiestnené v skladovacej skrini s nízkou vlhkosťou, stačí zapojiť, stroj bude automaticky fungovať a dosiahne veľmi nízku vlhkosť.
â Výhody: Žiadny spotrebný materiál, žiadna ručná práca, žiadna spotreba dusíka, životné prostredie, je potrebná len malá elektrina.
Z vyššie uvedeného porovnania vám skriňa na reguláciu vlhkosti SMD prináša vyššiu účinnosť a nižšie náklady, z dlhodobého hľadiska je to najefektívnejšia možnosť.

Ponúkame riešenia SMD rozvádzačov vlhkosti pre nižšie uvedené odvetvia:

Výhody rozvádzača vlhkosti SMD

Aký je rozdiel medzi skriňami na reguláciu vlhkosti a skriňami na dusík?

1.Princíp práce
Rozvádzače vlhkosti využívajú pohlcovanie fyzikálnej vlhkosti, základná časť je suchá jednotka, suchá jednotka automaticky upravuje procesy cirkulácie pohlcovania a odsávania vlhkosti, pre váš výber sú rôzne rozsahy relatívnej vlhkosti, ako napríklad 20-60%RH/10-20%RH /<10%RH/<5%RH/<3%RH, závisí to od vašich konkrétnych požiadaviek.

Rozvádzače vlhkosti používajú preplachovanie plynom N2, naplnený plyn N2 vytlačí vnútorný vzduch von, potom sa RH zníži na nastavenú hodnotu, na dusíkovej skrini je na reguláciu vybavený prietokomer N2, magnetický ventil a modul N2, vlhkosť je nastaviteľná 1-60% RH, ale potrebuje nepretržitý prísun N2, náklady sú vysoké.

2. Rýchlosť odvlhčovania
Rýchlosť odvlhčovania dusíkových skriniek je rýchlejšia ako v skriniach na reguláciu vlhkosti, keď sa N2 vrhne do skrine, vnútorná RH môže dosiahnuť 1% RH v priebehu niekoľkých minút, avšak elektronická suchá skriňa musí zažiť procesy pohlcovania RH a odsávania. pomalšie, zvyčajne do 10-30 minút, v závislosti od špecifického rozsahu RH.

3.Aplikácia
Ak sú produkty citlivé len na vlhkosť, najlepšou voľbou sú skrinky na reguláciu vlhkosti, ak sú produkty citlivé na vlhkosť aj kyslík, ako je meď, krištáľ, striebro, potom je lepšia skrinka N2.

Pre viac podrobností o skrini na reguláciu vlhkosti SMD navštívte našu webovú stránku www.climatestsymor.com alebo priamo pošlite e-maily na adresu sales@climatestsymor.com, vrátime sa vám v čo najkratšom čase, vitajte pre prípadnú spoluprácu.
