Sušiace a skladovacie skrine s riadenou vlhkosťou

Popis

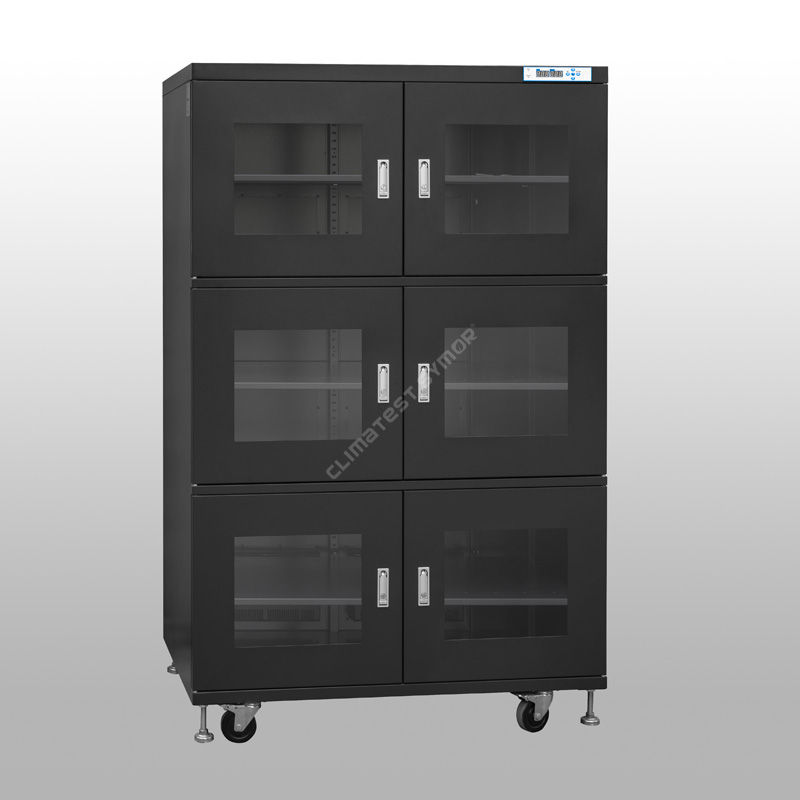

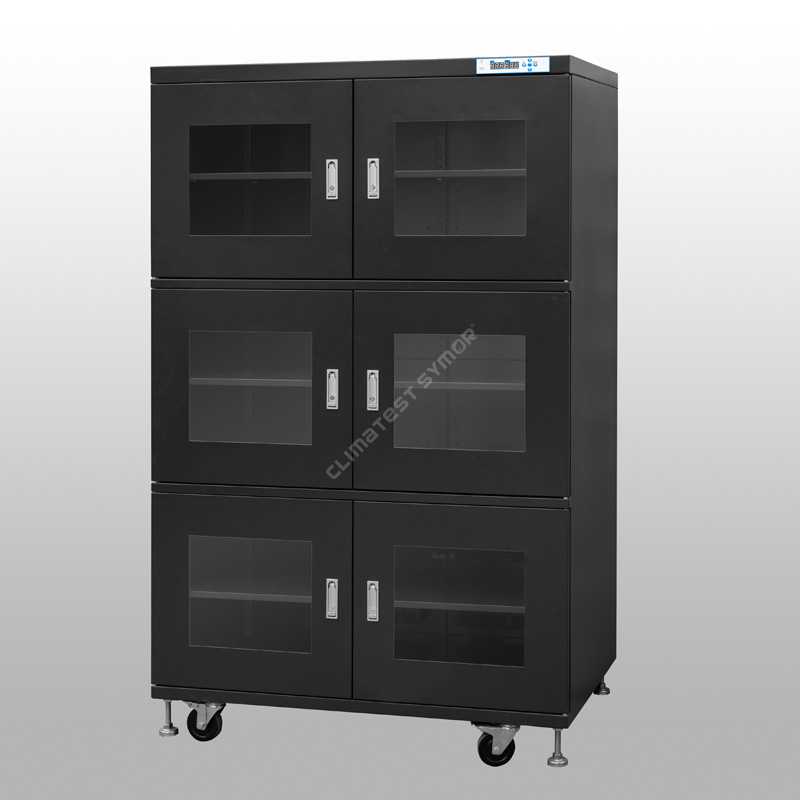

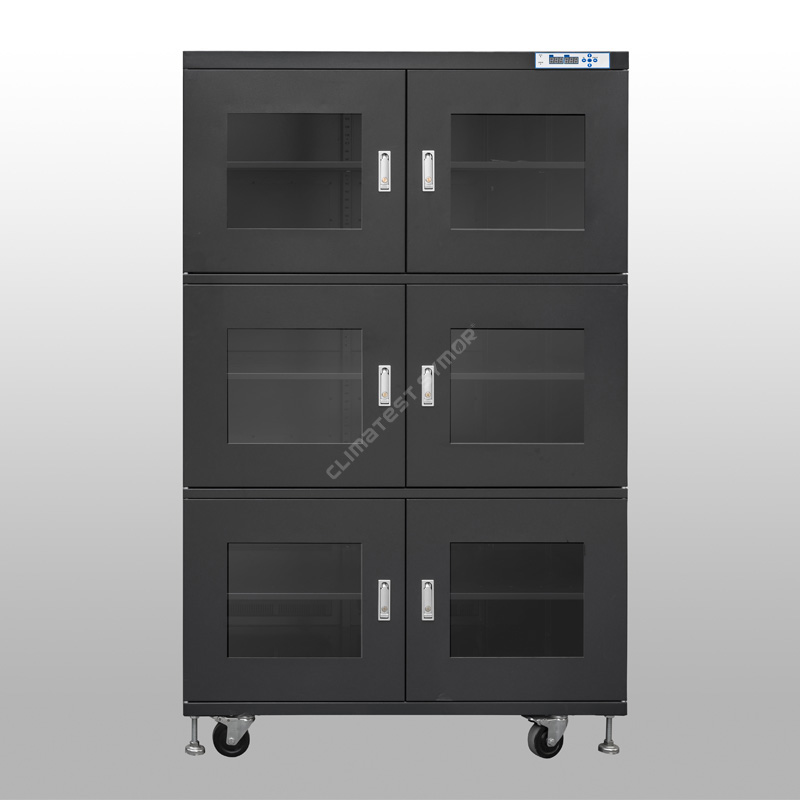

Climatest Symor® sušiace a skladovacie skrine s riadenou vlhkosťou, vhodné na skladovanie SMT prvkov, dosiek plošných spojov, IC obalov, SMD pások, kotúčov a pások, kryštálov a optických šošoviek s nízkou vlhkosťou, poskytujú dlhodobé odvlhčovacie prostredie <10% RH, tieto s riadenou vlhkosťou sušiace a skladovacie skrine zodpovedajú štandardu IPC/JEDEC J-STD-033.

Špecifikácia

Režim # s F: funkcia ESD, tmavomodrá farba.
Režim # bez F: Žiadna funkcia ESD, biela farba

Funkcia

· Prijíma originálny dovážaný snímač vlhkosti a teploty zo Švajčiarska.

-To zaisťuje vysokú presnosť pri používaní, skrinky na sušenie a skladovanie s riadenou vlhkosťou majú pamäťovú funkciu, nie je potrebné opätovné nastavenie po výpadku napájania.

· Vyrobené z pozinkovanej ocele s hrúbkou 1,2 mm, s náterom USA DuPont ESD.

-Prevedenie zosilnenej konštrukcie, výborná nosnosť, povrchová úprava 18 lakovacími procesmi, hodnota statickej odolnosti spĺňa 10⁶ -10⁸Ω, tiež so silnou odolnosťou proti korózii.

· 3,2 mm vysokointenzívne tvrdené sklo pre lepšie pozorovanie.

- Plochý lisovací zámok zinkovej zliatiny, s dokonalou vzduchotesnosťou a funkciou proti krádeži, tento tesniaci výkon pri sušení a skladovaní skríň je vynikajúci.

· S funkciou pamäte nie je potrebné znovu nastavovať po výpadku napájania.

-Sušiace a skladovacie skrinky s riadenou vlhkosťou si môžu po vypnutí automaticky zapamätať poslednú nastavenú hodnotu, nie je potrebné ju znova nastavovať.

· Výkonná suchá jednotka s plánovanou životnosťou +15 rokov.

- Sušiace a skladovacie skrine s riadenou vlhkosťou využívajú suchú jednotku s molekulovým sitom 4A, najpokročilejšiu techniku, možno ju automaticky regenerovať, nie je potrebná výmena.

·Univerzálne kolieska inštalované v spodnej časti, bezpečné proti ESD.

- Vystužené PU kolieska sú inštalované na spodku sušiacich a skladovacích skriniek s riadenou vlhkosťou, predné dve s brzdami pre ľahké presúvanie a zastavenie.

Čo je Climateest Symor® sušiace a skladovacie skrine s riadenou vlhkosťou?

Climatest Symor® sušiace a skladovacie skrine s riadenou vlhkosťou, je kryt s elektronickou reguláciou vlhkosti, ktorý automaticky udržiava stabilnú hodnotu relatívnej vlhkosti (RH), sušiace a skladovacie skrine s riadenou vlhkosťou sa dodávajú v rôznych veľkostiach a tvaroch, dokážu udržať <10% RH prostredie s nízkou vlhkosťou spoľahlivo, s presnou reguláciou RH, stačí pripojiť k zdroju napájania a nastaviť hodnotu RH na LED ovládači, bude to automaticky fungovať.

Ako ovplyvňujú sušiace a skladovacie skrine s riadenou vlhkosťou výrobu SMT?

Komponenty MSL, ako sú IC, BGA, PCB, sú veľmi citlivé na vlhkosť, tieto komponenty majú prísne požiadavky na skladovacie prostredie, na rozdiel od civilných suchých boxov odolných voči vlhkosti môžu sušiace a skladovacie skrine s riadenou vlhkosťou dosiahnuť veľmi nízku hodnotu vlhkosti, rýchlosť odvlhčovania a obnovy je super rýchla, celé skrine sú bezpečné proti ESD.
Počas procesu pretavenia preniká stopová vlhkosť do obalov IC, tlak vlhkosti stúpa v dôsledku zahrievania, absorbovaná vlhkosť rýchlo expanduje vo vnútri, čo vedie k neviditeľným poškodeniam, ako je zlyhanie kabeláže, pukance a mikrotrhlinky, dokonca aj praskanie na povrchu. defekty nie je ľahké vidieť v počiatočnom štádiu, ale tieto neviditeľné potenciálne problémy vstupujú na trh, potom sa produkty fakulty vracajú a nasledujú sťažnosti.

sušiace a skladovacie skrine s riadenou vlhkosťou dokážu udržiavať <10 % relatívnej vlhkosti, čo účinne eliminuje riziká porúch vyplývajúcich z nesprávneho skladovania počas procesu montáže. Norma IPC/JEDEC J-STD-033 špecifikuje „Štandard pre manipuláciu, balenie, prepravu a používanie vlhkosti /Reflow Sensitive Surface Mount Devices.â, vyžaduje skladovanie s nízkou vlhkosťou pre komponenty citlivé na vlhkosť.

Prečo potrebujete na skladovanie SMD sušiace a skladovacie skrine s riadenou vlhkosťou?

Zariadenia MSD sú vo všeobecnosti integrované obvody, zložené z rôznych komponentov, tieto komponenty sú zostavené pomocou pasty, čo nevyhnutne spôsobuje medzery medzi komponentmi, medzery sú hlavným faktorom vlhkosti MSD, vlhkosť prenikne a postupne do SMD, keď prienik dosiahne do určitej miery SMD zvlhne a zlyhá.
Skladovanie MSD s nízkou vlhkosťou, jeho cieľom je kontrolovať životnosť dielne SMD, skrinky na sušenie a skladovanie s riadenou vlhkosťou poskytujú efektívne riešenie skladovania, výkon skriniek na sušenie a skladovanie s riadenou vlhkosťou určuje efekt skladovania SMD, profesionálne skrinky na sušenie a skladovanie s riadenou vlhkosťou by mali dosiahnuť nízku úroveň vlhkosť, antistatické a rýchle odvlhčovacie funkcie.
Úroveň SMD určuje požadovanú úroveň vlhkosti. V súčasnej úrovni SMD je bežne používaná vlhkosť skladovania 20 %, 10 % a 5 % RH.
Climatest Symor® sušiace a skladovacie skrine s riadenou vlhkosťou prijímajú dovážané Švajčiarsko tepl. & RH senzor, chyba je +/-2% RH, s vysokou presnosťou a vysokou stabilitou, vlhkosť je nastaviteľná, vzduchotesnosť je vynikajúca.

Aplikácia sušiacich a skladovacích skríň s riadenou vlhkosťou

sušiace a skladovacie skrine s riadenou vlhkosťou sú nevyhnutné v priemysle výroby elektroniky/polovodičov, ide o OPTIMÁLNE skladovacie riešenie pre:
â» Montáž PCB, IC čipy, LED, SMD, SMT, pásky a kotúče, dosky plošných spojov (PWB), polyamidová fólia, podávače.
â» Kondenzátory, keramické diely, konektory, spínače, zváracie lišty.
â» Komponenty MSL, ktoré boli čiastočne zmontované.
â» Materiály absorbujúce vlhkosť, ako je epoxid, živice, lepidlá.

Navyše, čisté priestory majú veľmi prísne hygienické požiadavky, štandardné modely sa nezhodujú, Climatest Symor® dodáva aj nerezové (SS) suché skrine a nerezové (SS) dusíkové skrine, obe sú prispôsobené podľa špecifických požiadaviek zákazníkov.

Rýchlosť odvlhčovania série <10% RH:

Otvorte dvierka na 30 sekúnd a potom ich zatvorte, vlhkosť sa obnoví na <10 % RH do 30 minút, pozri nižšie uvedenú krivku: (Okolitá teplota 25 °C, vlhkosť 60 % RH)

AKÉ SÚ BEŽNÉ METÓDY USKLADNENIA ELEKTRONICKÝCH KOMPONENTOV?

1. Vaky proti vlhkosti
âSpôsob: Komponenty citlivé na vlhkosť sú zabalené v zapečatených vrecúškach s bariérou proti vlhkosti, vo vnútri sú sušidlá a indikátor vlhkosti (HIC), používatelia identifikujú okolitú vlhkosť v uzavretých obaloch kontrolou zmeny farby bodiek na aute.
âNevýhoda: Vrecká na bariéru proti vlhkosti + autá indikátorov vlhkosti + sušidlá + manuálna práca = spotrebný materiál, riziko úniku, vysoké náklady.

2.Dusíkové skrine
âSpôsob: Komponenty citlivé na vlhkosť sa skladujú v skriniach s preplachovaním dusíkom alebo stlačeným vzduchom, aby sa vyhovelo skladovaniu pri nízkej vlhkosti.
âNevýhoda: Plnenie dusíkom = nepretržitá spotreba N2, vysoké náklady.

3. Skladovacie skrinky s nízkou vlhkosťou
âSpôsob: Komponenty citlivé na vlhkosť sú umiestnené v skladovacej skrini s nízkou vlhkosťou, stačí zapojiť, stroj bude automaticky fungovať a dosiahne veľmi nízku vlhkosť.
â Výhody: Žiadny spotrebný materiál, žiadna ručná práca, žiadna spotreba dusíka, životné prostredie, je potrebná len malá elektrina.
Z vyššie uvedeného porovnania vyplýva, že skrinky na sušenie a skladovanie s riadenou vlhkosťou vám prinášajú vyššiu efektivitu a nižšie náklady, z dlhodobého hľadiska ide o najefektívnejšiu možnosť.

Ponúkame riešenia sušiacich a skladovacích skríň s riadenou vlhkosťou pre nižšie uvedené odvetvia:

Výhody sušiacich a skladovacích skríň s riadenou vlhkosťou

Aký je rozdiel medzi sušiacimi a skladovacími skriňami s riadenou vlhkosťou a skriňami na dusík?

1.Princíp práce
Skladovacie skrinky s nízkou vlhkosťou využívajú pohlcovanie fyzickej vlhkosti, základná časť je suchá jednotka, suchá jednotka automaticky upravuje procesy cirkulácie pohlcovania a odsávania vlhkosti, pre váš výber sú rôzne rozsahy relatívnej vlhkosti, napríklad 20-60% RH/10-20% RH/<10%RH/<5%RH/<3%RH, závisí to od vašich konkrétnych požiadaviek.
Dusíkové skrine používajú preplachovanie plynom N2, naplnený plyn N2 vytlačí vnútorný vzduch von, potom sa RH zníži na nastavenú hodnotu, na dusíkovej skrini je vybavený prietokomer N2, magnetický ventil a modul N2 na reguláciu, vlhkosť je nastaviteľná 1-60% RH, ale potrebuje nepretržitý prísun N2, cena je vysoká.

2. Rýchlosť odvlhčovania
Rýchlosť odvlhčovania dusíkových skríň je rýchlejšia ako u sušiacich a skladovacích skríň s riadenou vlhkosťou, keď sa N2 vrhne do skrine, vnútorná RH môže dosiahnuť 1% RH v priebehu niekoľkých minút, avšak elektronická suchá skriňa musí zažiť procesy pohlcovania a odsávania RH je pomalší, zvyčajne do 10-30 minút, v závislosti od špecifického rozsahu RH.

3.Aplikácia
Ak sú produkty citlivé iba na vlhkosť, najlepšou voľbou sú skrinky na sušenie a skladovanie s riadenou vlhkosťou, ak sú produkty citlivé na vlhkosť aj kyslík, ako je meď, krištáľ, striebro, potom je lepšia skrinka N2.

Pre viac podrobností o sušiacich a skladovacích skriniach s riadenou vlhkosťou navštívte našu webovú stránku www.climatestsymor.com alebo pošlite e-maily priamo na sales@climatestsymor.com, ozveme sa vám v čo najkratšom čase, vitajte pre prípadnú spoluprácu.
