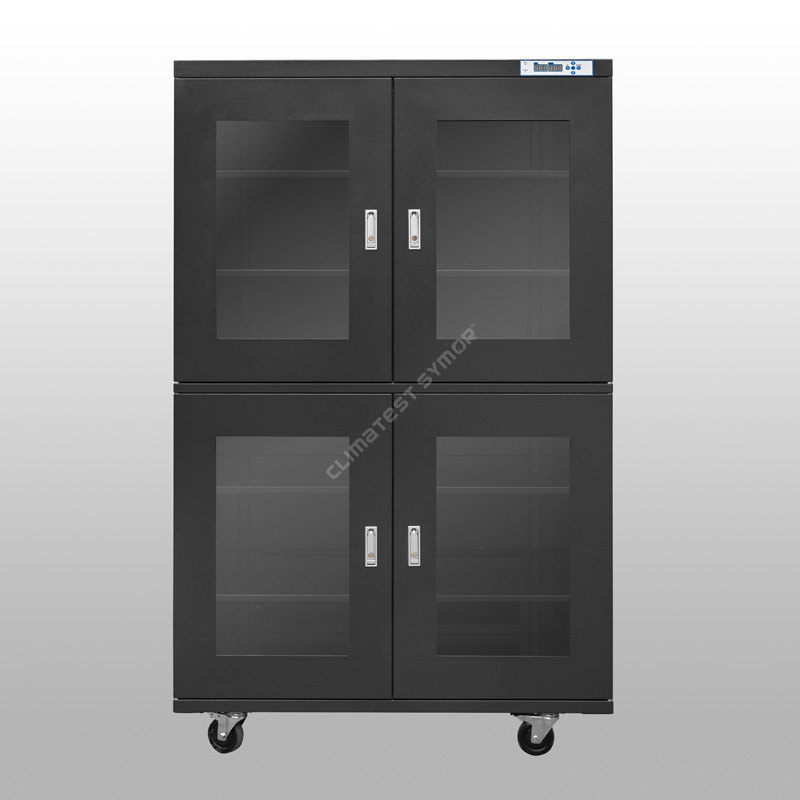

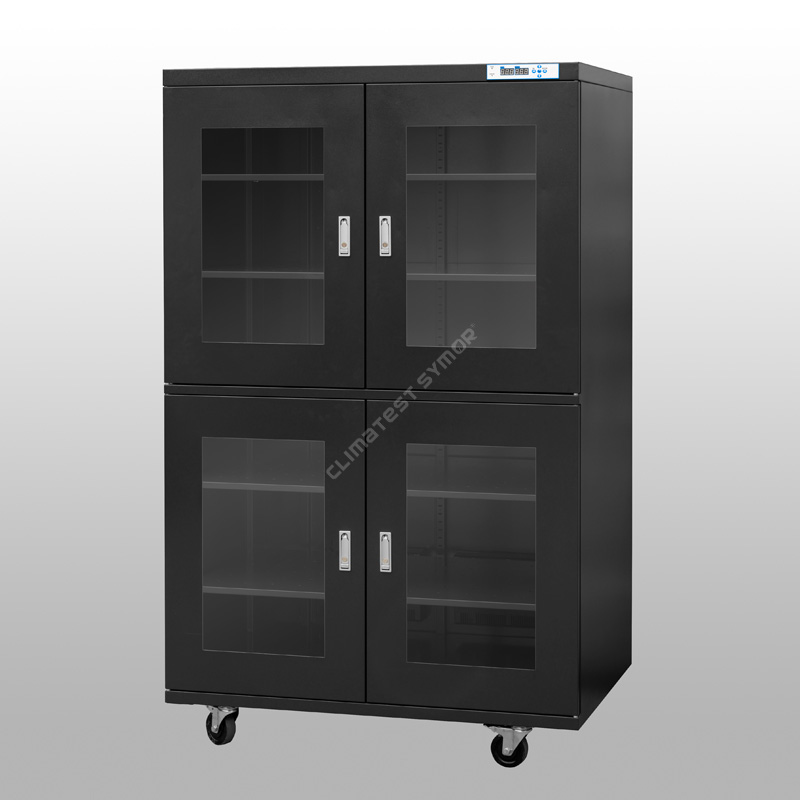

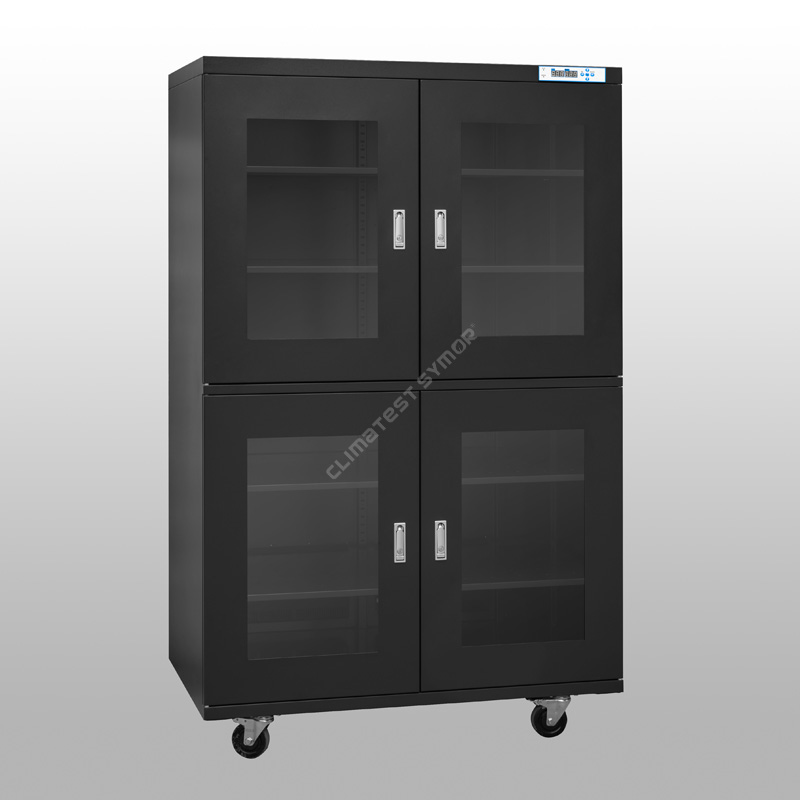

Skladovanie suchých skríň SMT

Popis

Climatest Symor® Skladovanie vlhkosti v suchých skriniach SMT, vhodné na skladovanie SMT prvkov, dosiek plošných spojov, obalov IC, SMD pások, kotúčov a pások, kryštálov a optických šošoviek s nízkou vlhkosťou, poskytuje dlhodobé odvlhčovacie prostredie <10% RH, tieto SMT suché skrinky s reguláciou vlhkosti skladovanie podľa normy IPC/JEDEC J-STD-033.

Špecifikácia

Režim # s F: funkcia ESD, tmavomodrá farba.
Režim # bez F: Žiadna funkcia ESD, biela farba

Funkcia

· Prijíma originálny dovážaný snímač vlhkosti a teploty zo Švajčiarska.

-To zaisťuje vysokú presnosť pri používaní, skladovanie vlhkosti suchých skríň SMT má pamäťovú funkciu, nie je potrebné opätovné nastavenie po výpadku napájania.

· Vyrobené z pozinkovanej ocele s hrúbkou 1,2 mm, s náterom USA DuPont ESD.

-Prevedenie zosilnenej konštrukcie, výborná nosnosť, povrchová úprava 18 lakovacími procesmi, hodnota statickej odolnosti spĺňa 10⁶ -10⁸Ω, tiež so silnou odolnosťou proti korózii.

· 3,2 mm vysokointenzívne tvrdené sklo pre lepšie pozorovanie.

- Plochý lisovací zámok zinkovej zliatiny, s dokonalou vzduchotesnosťou a funkciou proti krádeži, tento tesniaci výkon suchých skríň SMT s reguláciou vlhkosti je vynikajúci.

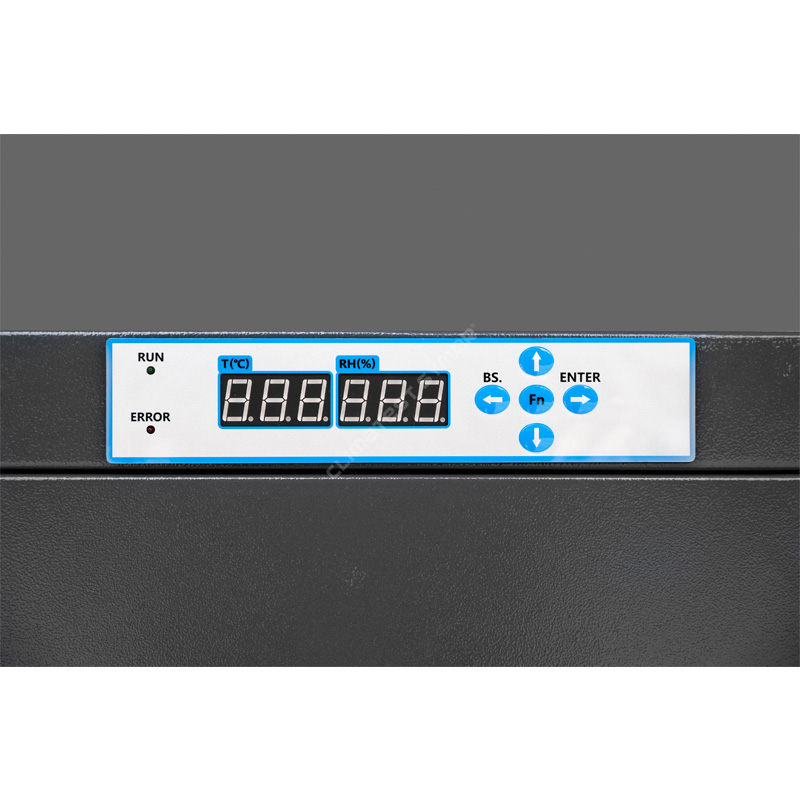

· S funkciou pamäte nie je potrebné znovu nastavovať po výpadku napájania.

- Úložný priestor na kontrolu vlhkosti suchých skríň SMT si môže automaticky zapamätať poslednú hodnotu nastavenia po vypnutí, nie je potrebné ho znova nastavovať.

· Výkonná suchá jednotka s plánovanou životnosťou +15 rokov.

- Skladovanie vlhkosti v suchých skriniach SMT využíva suchú jednotku s molekulovým sitom 4A, najpokročilejšiu techniku, môže sa automaticky regenerovať, nie je potrebná výmena.

·Univerzálne kolieska inštalované v spodnej časti, bezpečné proti ESD.

- Vystužené PU kolieska sú inštalované v spodnej časti suchých skríň SMT skladovania vlhkosti, predné dve s brzdami pre ľahký pohyb a zastavenie.

Čo je Climateest Symor® SMT suché skrine skladovanie vlhkosti, auto dry box?

Climatest Symor® Úložný priestor na reguláciu vlhkosti suchých skríň SMT, je kryt s elektronickou reguláciou vlhkosti, ktorý automaticky udržiava stabilnú hodnotu relatívnej vlhkosti (RH), sklad na reguláciu vlhkosti suchých skríň SMT má rôzne veľkosti a tvary, dokáže udržať <10% RH prostredie s nízkou vlhkosťou spoľahlivo, s presnou reguláciou RH, stačí pripojiť k zdroju napájania a nastaviť hodnotu RH na LED ovládači, bude to automaticky fungovať.

Ako ovplyvňuje skladovanie vlhkosti suchých skríň SMT výrobu SMT?

Komponenty MSL, ako sú IC, BGA, PCB, sú veľmi citlivé na vlhkosť, tieto komponenty majú prísne požiadavky na skladovacie prostredie, na rozdiel od civilných suchých boxov odolných voči vlhkosti, skladovanie suchých skríň SMT môže dosiahnuť veľmi nízku hodnotu vlhkosti, rýchlosť odvlhčovania a obnovy je super rýchla, celé skrine sú bezpečné proti ESD.
Počas procesu pretavenia preniká stopová vlhkosť do obalov IC, tlak vlhkosti stúpa v dôsledku zahrievania, absorbovaná vlhkosť rýchlo expanduje vo vnútri, čo vedie k neviditeľným poškodeniam, ako je zlyhanie kabeláže, pukance a mikrotrhlinky, dokonca aj praskanie na povrchu. defekty nie je ľahké vidieť v počiatočnom štádiu, ale tieto neviditeľné potenciálne problémy vstupujú na trh, potom sa produkty fakulty vracajú a nasledujú sťažnosti.

Skladovanie v suchých skriniach SMT s reguláciou vlhkosti môže udržiavať <10 % relatívnej vlhkosti, čo účinne eliminuje riziká porúch vyplývajúcich z nesprávneho skladovania počas procesu montáže. Norma IPC/JEDEC J-STD-033 špecifikuje „Štandard pre manipuláciu, balenie, prepravu a používanie vlhkosti /Reflow Sensitive Surface Mount Devices.â, vyžaduje skladovanie s nízkou vlhkosťou pre komponenty citlivé na vlhkosť.

Prečo potrebujete skladovanie vlhkosti v suchých skriniach SMT na skladovanie SMD?

Zariadenia MSD sú vo všeobecnosti integrované obvody, zložené z rôznych komponentov, tieto komponenty sú zostavené pomocou pasty, čo nevyhnutne spôsobuje medzery medzi komponentmi, medzery sú hlavným faktorom vlhkosti MSD, vlhkosť prenikne a postupne do SMD, keď prienik dosiahne do určitej miery SMD zvlhne a zlyhá.
Skladovanie MSD s nízkou vlhkosťou, jeho cieľom je kontrolovať životnosť dielne SMD, skladovanie vlhkosti v suchých skriniach SMT poskytuje efektívne riešenie skladovania, skladovanie v suchých skriniach SMT s reguláciou vlhkosti určuje efekt skladovania SMD, profesionálne skladovanie vlhkosti v suchých skriniach SMT by malo dosiahnuť nízku úroveň vlhkosť, antistatické a rýchle odvlhčovacie funkcie.
Úroveň SMD určuje požadovanú úroveň vlhkosti. V súčasnej úrovni SMD je bežne používaná vlhkosť skladovania 20 %, 10 % a 5 % RH.
Climatest Symor® SMT suché skrine regulácia vlhkosti skladovanie prijať Švajčiarsko dovážané tepl. & RH senzor, chyba je +/-2% RH, s vysokou presnosťou a vysokou stabilitou, vlhkosť je nastaviteľná, vzduchotesnosť je vynikajúca.

Aplikácia skladovania suchých skríň SMT

Skladovanie vlhkosti suchých skríň SMT je nevyhnutné v priemysle výroby elektroniky/polovodičov, je to OPTIMÁLNE úložné riešenie pre:
â» Montáž PCB, IC čipy, LED, SMD, SMT, pásky a kotúče, dosky plošných spojov (PWB), polyamidová fólia, podávače.
â» Kondenzátory, keramické diely, konektory, spínače, zváracie lišty.
â» Komponenty MSL, ktoré boli čiastočne zmontované.
â» Materiály absorbujúce vlhkosť, ako je epoxid, živice, lepidlá.

Navyše, čisté priestory majú veľmi prísne hygienické požiadavky, štandardné modely sa nezhodujú, Climatest Symor® dodáva aj nerezové (SS) suché skrine a nerezové (SS) dusíkové skrine, obe sú prispôsobené podľa špecifických požiadaviek zákazníkov.

Rýchlosť odvlhčovania série <10% RH:

Otvorte dvierka na 30 sekúnd a potom ich zatvorte, vlhkosť sa obnoví na <10 % RH do 30 minút, pozri nižšie uvedenú krivku: (Okolitá teplota 25 °C, vlhkosť 60 % RH)

AKÉ SÚ BEŽNÉ METÓDY USKLADNENIA ELEKTRONICKÝCH KOMPONENTOV?

1. Vaky proti vlhkosti
âSpôsob: Komponenty citlivé na vlhkosť sú zabalené v zapečatených vrecúškach s bariérou proti vlhkosti, vo vnútri sú sušidlá a indikátor vlhkosti (HIC), používatelia identifikujú okolitú vlhkosť v uzavretých obaloch kontrolou zmeny farby bodiek na aute.
âNevýhoda: Vrecká na bariéru proti vlhkosti + autá indikátorov vlhkosti + sušidlá + manuálna práca = spotrebný materiál, riziko úniku, vysoké náklady.

2.Dusíkové skrine
âSpôsob: Komponenty citlivé na vlhkosť sa skladujú v skriniach s preplachovaním dusíkom alebo stlačeným vzduchom, aby sa vyhovelo skladovaniu pri nízkej vlhkosti.
âNevýhoda: Plnenie dusíkom = nepretržitá spotreba N2, vysoké náklady.

3. Skladovacie skrinky s nízkou vlhkosťou
âSpôsob: Komponenty citlivé na vlhkosť sú umiestnené v skladovacej skrini s nízkou vlhkosťou, stačí zapojiť, stroj bude automaticky fungovať a dosiahne veľmi nízku vlhkosť.
â Výhody: Žiadny spotrebný materiál, žiadna ručná práca, žiadna spotreba dusíka, životné prostredie, je potrebná len malá elektrina.
Z vyššie uvedeného porovnania vyplýva, že skladovanie vlhkosti v suchých skriniach SMT vám prináša vyššiu efektivitu a nižšie náklady, z dlhodobého hľadiska je to najefektívnejšia možnosť.

Poskytujeme riešenia skladovania vlhkosti v suchých skriniach SMT pre nižšie uvedené odvetvia:

Výhody skladovania suchých skríň SMT s kontrolou vlhkosti

Aký je rozdiel medzi suchými skriňami SMT, skladovaním vlhkosti a dusíkovými skriňami?

1.Princíp práce
Skladovacie skrinky s nízkou vlhkosťou využívajú pohlcovanie fyzickej vlhkosti, základná časť je suchá jednotka, suchá jednotka automaticky upravuje procesy cirkulácie pohlcovania a odsávania vlhkosti, pre váš výber sú rôzne rozsahy relatívnej vlhkosti, napríklad 20-60% RH/10-20% RH/<10%RH/<5%RH/<3%RH, závisí to od vašich konkrétnych požiadaviek.
Dusíkové skrine používajú preplachovanie plynom N2, naplnený plyn N2 vytlačí vnútorný vzduch von, potom sa RH zníži na nastavenú hodnotu, na dusíkovej skrini je vybavený prietokomer N2, magnetický ventil a modul N2 na reguláciu, vlhkosť je nastaviteľná 1-60% RH, ale potrebuje nepretržitý prísun N2, cena je vysoká.

2. Rýchlosť odvlhčovania
Rýchlosť odvlhčovania dusíkových skriniek je rýchlejšia ako u suchých skriniek SMT, keď sa N2 vrhne do skrine, vnútorná RH môže dosiahnuť 1% RH v priebehu niekoľkých minút, avšak elektronická suchá skriňa musí zažiť procesy pohlcovania RH a vyčerpávajúcich procesov. je pomalší, zvyčajne do 10-30 minút, v závislosti od špecifického rozsahu RH.

3.Aplikácia
Ak sú produkty citlivé len na vlhkosť, sú SMT suché skrine na kontrolu vlhkosti tou najlepšou voľbou, ak sú produkty citlivé na vlhkosť aj kyslík, ako je meď, krištáľ, striebro, potom je lepšia skriňa N2.

Pre viac podrobností o skladovaní vlhkosti suchých skríň SMT navštívte našu webovú stránku www.climatestsymor.com alebo priamo pošlite e-maily na sales@climatestsymor.com, vrátime sa vám v čo najkratšom čase, vítame vás na možnú spoluprácu.
